3-38
Enregistrement

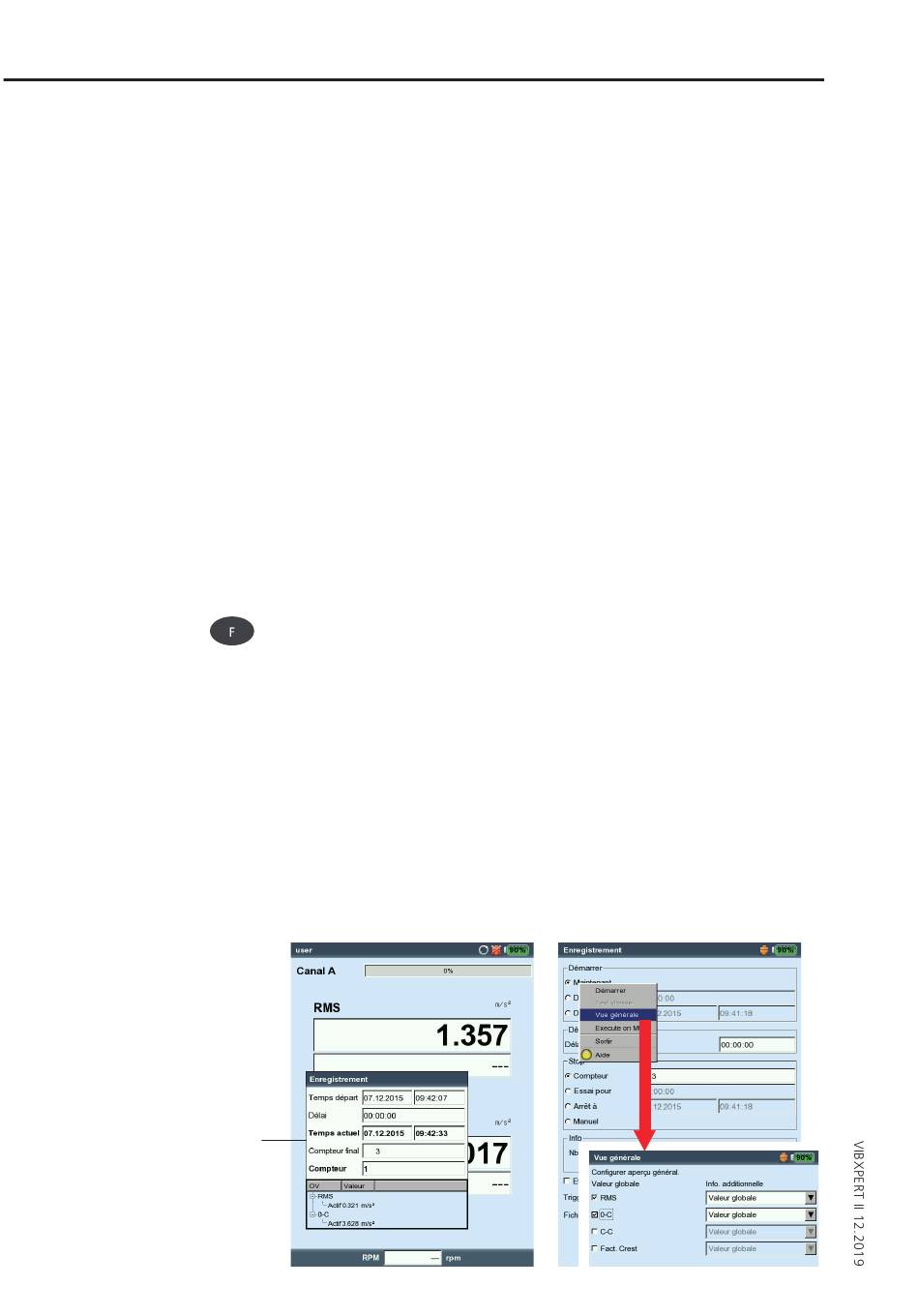

Enregistrement de valeurs de me-
Affichage de la configuration de
l'enregistrement et aperçu des valeurs
globales (facultatif)
Aperçu des valeurs globales
Configuration
Nombre max. de caractéristiques : 9
(ici : 2 caractéristiques sont représen-
Tester le capteur de vitesse
Afin de contrôler le fonctionnement et la position du capteur de vitesse,
vous pouvez réaliser une mesure de test en amont de l'enregistrement :
• Appuyez sur la touche MENU, puis cliquez sur « Test vitesse ».
• Appuyez sur la touche ESC pour revenir dans l'écran de configura-
tion une fois la mesure de test terminée.
Afficher les valeurs globales
Pendant l'enregistrement, une boîte de dialogue est affichée dans
l'écran de mesure ; elle contient un aperçu des paramètres de configu-
ration. Facultatif : vous pouvez afficher un aperçu des valeurs globales
(voir ci-dessous) :
• Dans l'écran de configuration, appuyez sur la touche MENU, puis
cliquez sur « Vue générale » (voir ci-dessous).
• Activez la valeur globale à afficher, puis sélectionnez le cas échéant
une caractéristique supplémentaire (maximum, minimum, max./
min.). Jusqu'à 9 caractéristiques peuvent être représentées en
même temps.
Pour masquer la boîte de dialogue et réafficher les données masquées
dans l'écran de mesure, appuyez sur la touche F.
Lancer l'enregistrement
• Dans l'écran de configuration, appuyez sur la touche MENU, puis
cliquez sur « Démarrer ».
L'écran de mesure est affiché. Au premier plan, une boîte de dialogue
est affichée ; elle contient des informations importantes sur l'enre-
gistrement : condition de démarrage, condition d'arrêt, critère de
déclenchement (temps ou vitesse de rotation), nombre des valeurs de
mesure déjà enregistrées (voir ci-dessous).
Avant l'enregistrement, un test du capteur est systématiquement réali-
sé. Exception: la condition de démarrage est définie sur « Maintenant ».
À gauche :
sure
À droite :
tées)
