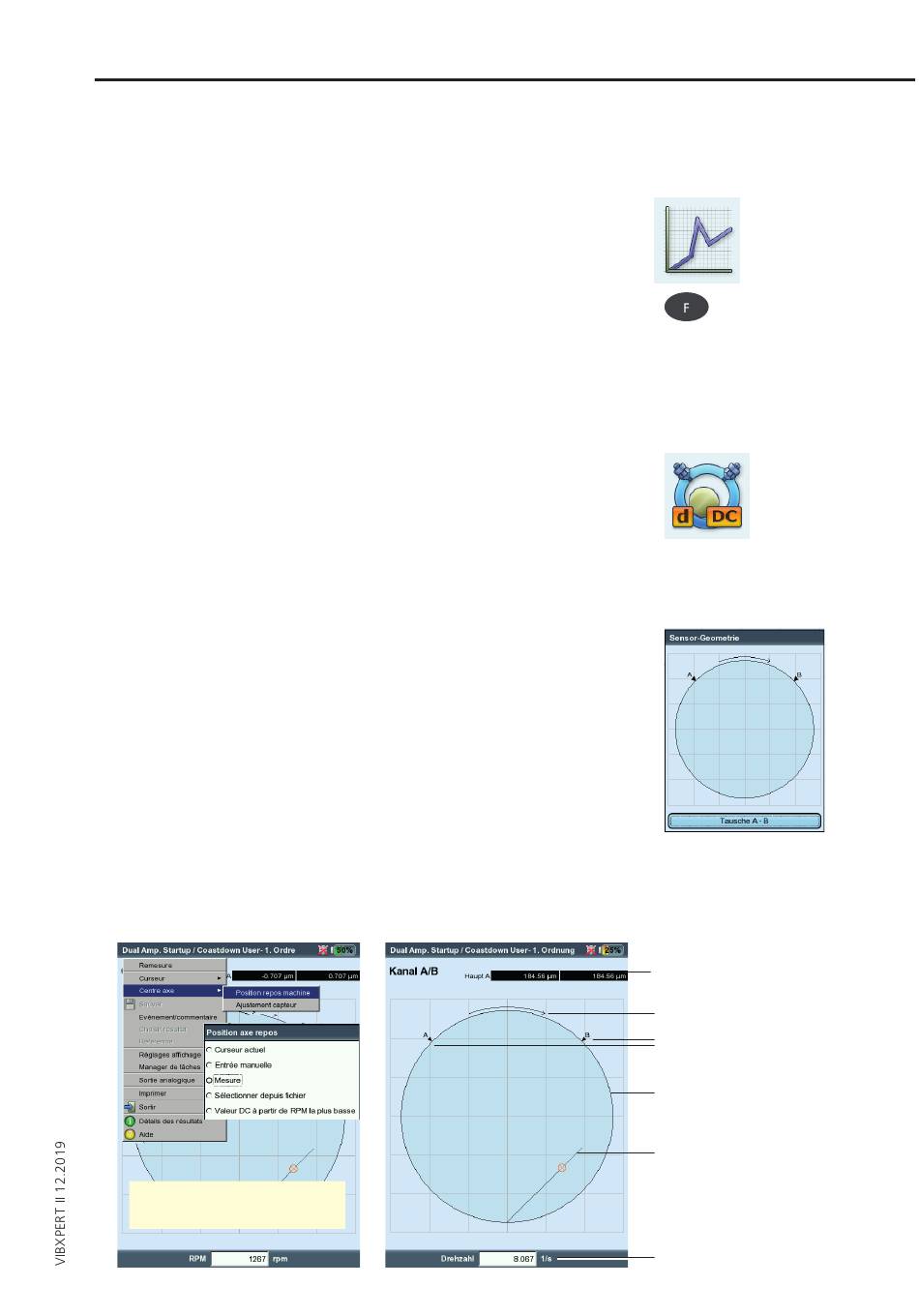

Démarrer la mesure et afficher le diagramme de l'axe central
• Cliquez sur l'icône de tâche de mesure ci-contre à droite et sur
« Démarrer » (voir p. 5-6). Pendant la mesure, les valeurs concer-
nant la composante continue (DC) sont affichées dans la boîte de
dialogue des données de mesure.
• Après la mesure, appuyez sur la touche F, puis cliquez sur « Centre
axe ». Le diagramme de l'axe central est affiché (voir ci-dessous).
Position de repos des arbres
Par défaut, la composante continue du signal définit, pour la plus
faible vitesse de rotation, la position de repos de l'arbre dans le
diagramme de l'axe central. Après la mesure, les méthodes suivantes
de consultation de la position de repos sont à votre disposition :
• Dans l'écran de résultat, appuyez sur la touche MENU.
• Sélectionnez « Centre axe », puis cliquez sur « Position repos machine ».
• Sélectionnez l'une des méthodes suivantes :
- c
: la position actuelle du curseur indique la position
ursEur actuEL
de repos.
- E
: saisie des coordonnées pour chaque canal.
ntréE manuELLE
- m
: mesurer la position de repos avec la tâche de mesure « Po-
EsurE
sition axe repos »
- s
éLEctionnEr dEpuis fichiEr
fichier de type « Position axe repos ».
Disposition des capteurs
La disposition des capteurs par rapport au sens de rotation influence la
position et l'orientation de l'axe central dans le diagramme. L'orientation
de l'axe central par rapport au sens de rotation étant un critère indiquant la
présence de certains types d'erreurs dans un palier lisse, la disposition cor-
recte des capteurs est importante dans le diagramme. Au besoin, il est pos-
sible d'ajuster la disposition des capteurs en fonction du sens de la rotation:
• Dans l'écran de résultat, appuyez sur la touche MENU.
• Sélectionnez « Centre axe » / « Ajustement capteur ».
• Cliquez ensuite sur « Basculer A - B ».
Méthodes pour consulter la
position de repos de l'arbre
: sélectionner les coordonnées depuis un
Tâches de mesure
Position de repos des arbres
Onglet « Valeurs globales »
Ajuster la disposition des capteurs
Diagramme de l'axe central :
Valeur de mesure du canal B / canal B
sens de rotation de l'arbre
Distance de 90° entre le capteur A et le
capteur B
Palier de l'arbre – Ne contient pas de
dimensions de palier absolues
Axe central pendant la mesure
Vitesse de rotation à la position du
curseur
5-13
