d
: le curseur delta est affiché/masqué.
ELta
Appuyez sur la touche Entrée pour basculer entre le curseur princi-
pal et delta. Lorsque le curseur delta est affiché, la mesure peut être
répétée uniquement en appuyant sur la touche MENU. Les coordon-
nées indiquent la distance par rapport au curseur principal. Dans le
champ de données, la fréquence correspondant à la distance entre
les curseurs principal et delta est également affichée.
b
: le curseur des bandes latérales est affiché/masqué.
andEs LatéraLEs
Définissez le nombre de bandes latérales. La distance des bandes
latérales est déterminée en déplaçant le curseur le plus éloigné*.
La position du groupe de bandes latérales peut être modifiée en
déplaçant le curseur intermédiaire (principal).
Représentation cartésienne / circulaire
Le signal temporel est affiché par défaut dans une représentation
cartésienne (diagramme XY). Vous pouvez modifier l'affichage en un
diagramme circulaire pour, par ex., avoir une meilleure visibilité sur
les dents d'un engrenage. L'intervalle de temps mesuré est alors proje-
té dans un cercle, de sorte que le point de départ et le point d'arrivée
soient juxtaposés sans se chevaucher. Lorsque l'arbre effectue une ro-
tation de 360° au cours de l'intervalle de temps mesuré, le diagramme
circulaire montre le signal pour une rotation d'arbre complète.
• La touche F vous permet de basculer entre les deux types de
diagramme.
Post-traitement
Calcul valeurs globales
Les valeurs globales suivantes peuvent être calculées à partir du signal
temporel :
- amplitude maximale / minimale,
- moyenne arithmétique, valeur p-p, valeur RMS, facteur de crête.
• Dans l'écran de résultat, appuyez sur la touche MENU.
• Sélectionnez « Post-traitement » / « Calcul valeurs globales ».
Résultats
* Pour basculer entre le curseur principal
et le curseur le plus éloigné, appuyez sur
la touche Entrée.

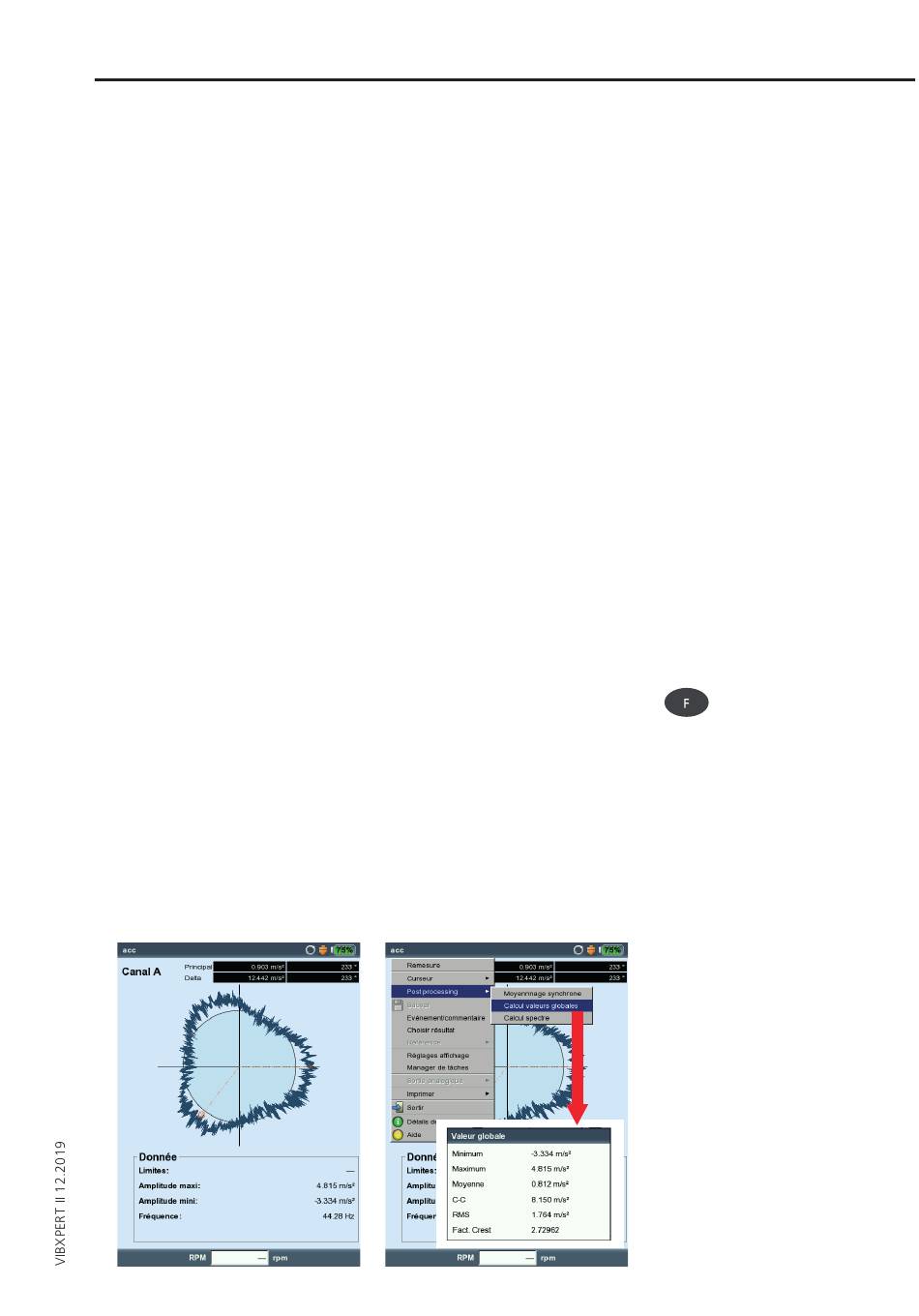

À gauche :
Signal temporel dans
la représentation circulaire
À droite :
Post-traitement, valeurs globales
4-5
