5-4
Tâches de mesure
*Pour des vitesses de rotation < 0,1 Hz
(= 6 tr/min.), modifiez la limite de temps
dans les réglages de l'appareil (capteur -
Keyphaser, voir p. 2-23).

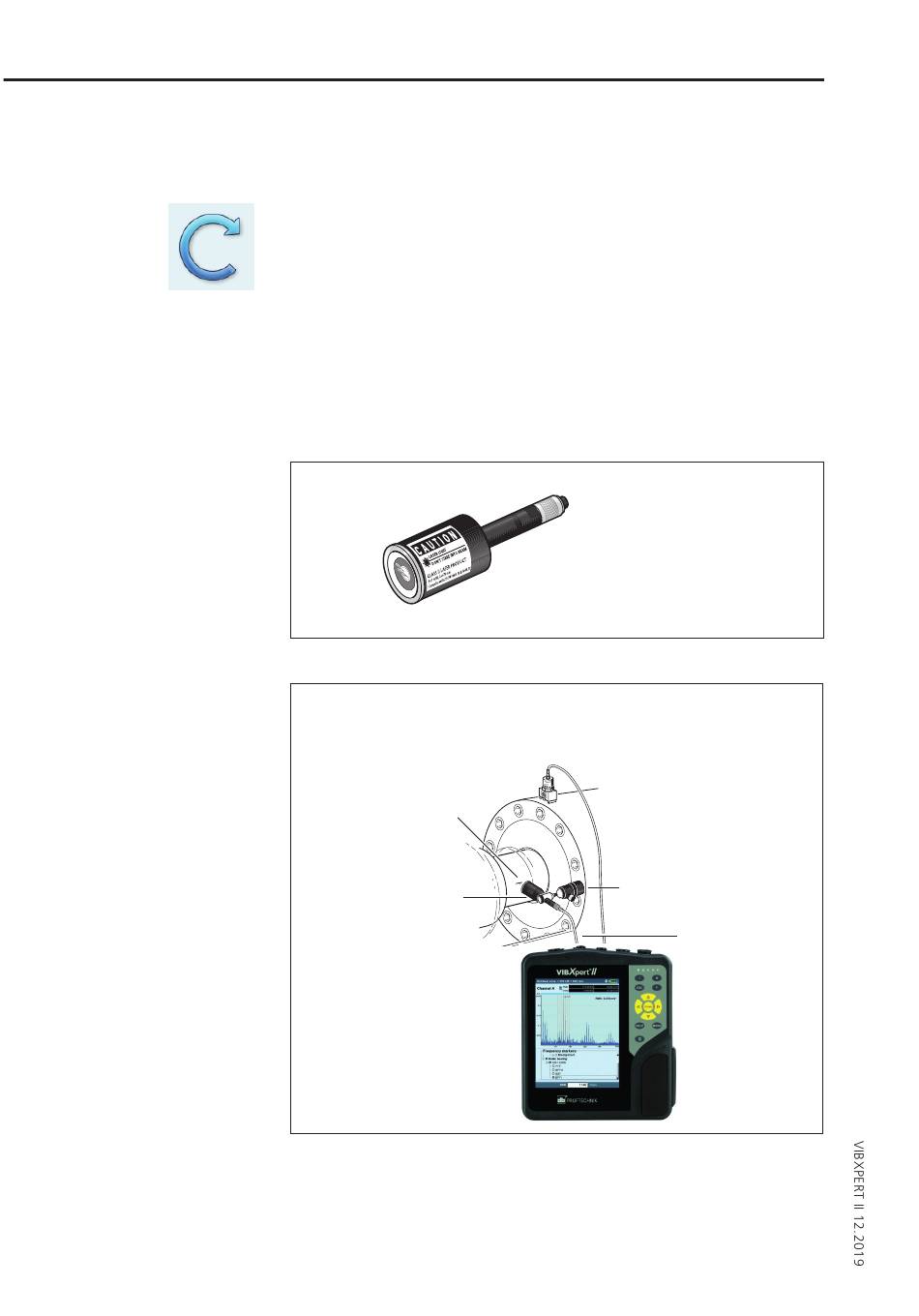

Configuration type pour la mesure
de vibrations avec collecte simulta-
née de la vitesse de rotation.
Mesure de la vitesse de rotation
Pour la mesure de la vitesse de rotation et l'émission de l'impulsion du
trigger, le trigger laser (VIB 6.631) est utilisé. Le capteur effectue une
collecte "optique" des signaux, c'est-à-dire sans entrer en contact avec les
composants rotatifs de machine au cours de la mesure. Le faisceau laser
rouge est émis par la tête du capteur et touche une marque de mesure sur
l'arbre rotatif. Les marques de mesure peuvent réfléchir la lumière (par
ex. bande réfléchissante VIB 3.306) ou l'absorber (trait noir contrasté sur
une surface claire). À chaque fois que le capteur détecte une différence
de luminosité, il émet une impulsion électrique. À partir du taux de répé-
tition des impulsions, VIBXPERT calcule la vitesse de rotation de l'arbre*.
Marque réfléchissante
(VIB 3.306)
Capteur de déclenche-
ment du laser
(VIB 6.631)
Capteur optique laser (VIB 6.631)
Capteur sur support magnétique
(VIB 6.142R + VIB 3.420)
R R
R
Pied du capteur
(VIB 6.632)
Câble du capteur
optique
(VIB 5.432-2.9)
