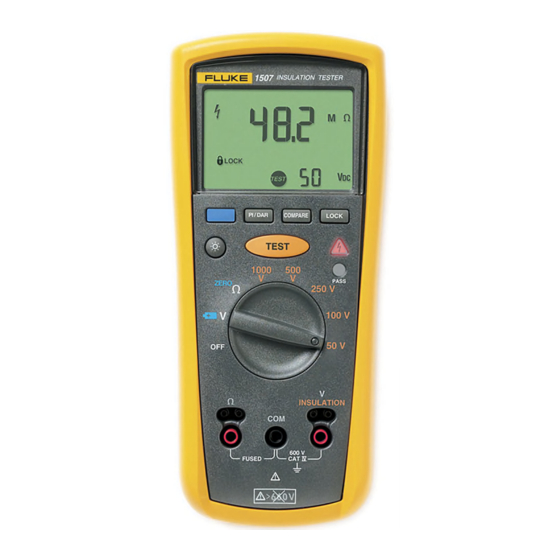

Introduction Les modèles Fluke 1507 et 1503 (l´appareil) sont des vérificateurs d’isolation alimentés par piles. Bien que le manuel décrive le fonctionnement des modèles 1507 et 1503, toutes les illustrations et les exemples prennent en compte l’utilisation du modèle 1507. -
Page 6: Consignes De Sécurité
1507/1503 Mode d’emploi Consignes de sécurité Le vérificateur doit être utilisé en respectant les indications de ce manuel afin de pas entraver sa protection intégrée. Reportez-vous au tableau 1 pour la liste de symboles utilisés sur le vérificateur et dans ce manuel. - Page 7 Le compartiment des piles doit être fermé et verrouillé avant toute utilisation de l´appareil. • Ne pas faire fonctionner l´appareil s´il est ouvert. L´exposition à une haute tension dangereuse est possible. • Faire réparer l´appareil par un réparateur agréé. Fluke-Direct .com sales@GlobalTestSupply.com 1.888.610.7664...
- Page 8 1507/1503 Mode d’emploi Tableau 1. Symboles Symbole Description Symbole Description AVERTISSEMENT. DANGER. Terre AVERTISSEMENT. TENSION Fusible DANGEREUSE. Risque d´électrocution. Consulter la documentation utilisateur. Double Insulation AVERTISSEMENT. Ne pas utiliser dans des Pile systèmes de distribution où la tension est supérieure à...
-
Page 9: Tensions Dangereuses
La minuterie de 10 minutes est désactivée pendant toute mesure de résistance de la masse ou de résistance d’isolation. La période temporelle débute immédiatement après la mesure. bbw03f.emf Figure 1. Commutateur rotatif Fluke-Direct .com sales@GlobalTestSupply.com 1.888.610.7664... -
Page 10: Boutons Et Indicateurs
2 et décrits dans le tableau 3. Ohms de 0,01 MΩ à 10,0 GΩ pour le modèle 1507, et de 0,01 à 2000 MΩ pour le modèle 1503. 250V Effectue le test d’isolation avec une source 100V ... - Page 11 Active et désactive le également lorsque le test d’isolation rétroéclairage. Le rétroéclairage est actif. s’éteint au bout de 2 minutes. Indicateur de réussite. Indique lorsque la mesure de résistance d’isolation dépasse la limite de comparaison sélectionnée. Fluke-Direct .com sales@GlobalTestSupply.com 1.888.610.7664...
-
Page 12: Explication De L'affichage
1507/1503 Mode d’emploi Explication de l’affichage Tableau 4. Indicateurs d’affichage Les indicateurs sont représentés à la figure 3 et décrits Indicateur Description dans le tableau 4. Les messages d’erreur susceptibles Indique qu’un test d’isolation ou de d’apparaître sur l’afficheur sont décrits dans le tableau 5. - Page 13 Etalonnez le vérificateur. V DC Volts Affichage secondaire Indique une valeur de comparaison COMPARE correct/échec sélectionnée. Indicateur de test d’isolation. Apparaît si la tension de test d’isolation est présente. Fluke-Direct .com sales@GlobalTestSupply.com 1.888.610.7664...
-
Page 14: Bornes D'entrée
1507/1503 Mode d’emploi Bornes d’entrée Tableau 6. Descriptions des bornes d’entrée Les bornes d’entrée sont représentées à la figure 4 et Article Description décrites au tableau 6. Borne d’entrée de mesure de résistance. Borne commune (de retour) utilisée pour toutes ... -
Page 15: Opérations De Mesure
Pour éviter les chocs électriques, les blessures et l’endommagement du Remarque vérificateur, débrancher l’alimentation du circuit et décharger tous les condensateurs à Les options de démarrage sont actives lorsque le tension élevée avant les tests. bouton est activé. Fluke-Direct .com sales@GlobalTestSupply.com 1.888.610.7664... -
Page 16: Mesure Des Volts
1507/1503 Mode d’emploi Mesure des volts Mesure de résistance de la masse Les tests de résistance doivent être effectués sur des circuits hors tension. Vérifiez le fusible avant le test. Voir Vérification du fusible dans la suite de ce manuel. Le branchement à... - Page 17 Branchez les sondes au circuit à mesurer. Le vérificateur détecte automatiquement si le circuit est sous tension. INSULATION TESTER 1507 • Le symbole de tension élevée (Y) ainsi que l’affichage principal > 2 V signalent si une tension supérieure à 2 V c.a. ou c.c. est présente.
-
Page 18: Tests D'isolation
1507/1503 Mode d’emploi Tests d’isolation Maintenez enfoncé pour lancer le test. L’affichage secondaire indique la tension de test Les tests d’isolation ne doivent être effectués que sur appliquée au circuit testé. Le symbole de tension des circuits hors tension. Pour mesurer la résistance élevée () ainsi que l’affichage principal affichent la... -
Page 19: Mesure Des Rapports D'absorption Diélectrique Et De L'indice De Polarisation (Modèle 1507)
Insulation Testers Mesure des rapports d’absorption diélectrique et de l’indice de polarisation (modèle 1507) Mesure des rapports d’absorption diélectrique et de l’indice de polarisation (modèle 1507) INSULATION TESTER 1507 L’indice de polarisation (PI) correspond au rapport entre la résistance d’isolation de 10-minutes et la résistance d’isolation d’une minute. - Page 20 1507/1503 Mode d’emploi Branchez les sondes au circuit à mesurer. Le A la conclusion du test, la valeur PI ou DAR apparaît vérificateur détecte automatiquement si le circuit est sur l’affichage principal. Le circuit testé se décharge sous tension. ensuite automatiquement à travers le vérificateur.
-
Page 21: Utilisation De La Fonction Compare (Modèle 1507)
Insulation Testers Utilisation de la fonction Compare (modèle 1507) Utilisation de la fonction Compare (modèle 1507) 1507 INSULATION TESTER Utilisez la fonction Compare pour définir un niveau de comparaison correct/échec pour les mesures d’isolation. Pour utiliser la fonction Compare : Appuyez sur le bouton ... -
Page 22: Nettoyage
1507/1503 Mode d’emploi Nettoyage Nettoyez régulièrement le boîtier avec un chiffon humide INSULATION TESTER 1507 et un détergent doux. N’utilisez pas d’abrasifs ni de solvants. La présence de poussière ou d’humidité sur les bornes risque d’affecter les résultats. Laissez sécher avant d’utiliser le vérificateur. -
Page 23: Vérification Du Fusible
Remplacez le fusible conformément à la figure 11. Réglez le commutateur rotatif sur la position . Maintenez enfoncé. Si la valeur affichée est , le fusible est défectueux et doit être remplacé. bcc06f.emf Figure 10. Vérification du fusible Fluke-Direct .com sales@GlobalTestSupply.com 1.888.610.7664... -
Page 24: Remplacement Des Piles Et Du Fusible
Régler le sélecteur rotatif sur la position bcc15f.emf arrêt (OFF) et retirer les cordons de Fusible, instantané, 315 mA, Fluke réf. 2279339 mesure des bornes. 1000 V, pouvoir de coupure minimum 10000 A Enlevez le couvercle du compartiment des piles en utilisant un tournevis standard pour tourner le verrou Pile alcaline de 1,5 V AA ;... -
Page 25: Caractéristiques
Poids ..............550 g (1,2 lb) Indice de protection d´entrée....... CEI 60529 : IP40 Altitude ..............En fonctionnement .......... 2000 m Hors fonctionnement (entreposage) ....12 000 m Fonction de dépassement de gamme ....110 % de la gamme Fluke-Direct .com sales@GlobalTestSupply.com 1.888.610.7664... - Page 26 1507/1503 Mode d’emploi Accessoires ............Cordons TL224 Sondes TP74 avec des bouchons de protection Crocodile Pinces Réf. 1958654 (rouge) et réf. 1958646 (noir) Etui Sonde distante avec un bouchon de protection Sécurité Général ............CEI 61010-1 : Degré de pollution 2 Mesure ............
-
Page 27: Mesure De Tension C.a./C.c
Impédance d’entrée ..........3 MΩ (nominal), < 100 pF Taux d’élimination en mode commun (1 kΩ déséquilibré) ..........> 60 dB en c.c., à 50 Hz ou 60 Hz Protection contre les surcharges ......600 V eff. ou c.c. Fluke-Direct .com sales@GlobalTestSupply.com 1.888.610.7664... -
Page 28: Mesure De Résistance De La Masse
Gamme de mesure ..........0,01 MΩ à 10 GΩ modèle 1507, 0,01 MΩ à 2000 MΩ modèle 1503 Tensions de test ..........50, 100, 250, 500, 1000 V c.c. modèle 1507 ; 500 et 1000 V c.c. modèle 1503 Précision de la tension de test ......+ 20 %, - 0 % Courant de test de court-circuit ...... -
Page 29: Modèle 1507
Insulation Testers Caractéristiques Modèle 1507 Tension de Affichage de la Précision de résistance sortie gamme Résolution Courant de test + (% de lecture + chiffres) 0,01 à 20,00 MΩ 0,01 MΩ 50 V c.c. ± (3 % +5) 1 mA à 50 kΩ... -
Page 30: Modèle 1503
1507/1503 Mode d’emploi Modèle 1503 Tension de Affichage de la Précision de résistance sortie gamme Résolution Courant de test + (% de lecture + chiffres) 0,01 à 20,0 MΩ 0,01 MΩ 500 V c.c. ± (2,0 % +5) 20,0 à 200,0 MΩ... - Page 31 Incertitudes et variables d’influence CEI EN61557 Variable d’influence de Incertitude pour la Incertitude pour la résistance de la masse Désignation selon EN61557 résistance d’isolation résistance de la masse Tension d’alimentation Température [1] Niveau de confiance de la spécification 99 %. Fluke-Direct .com sales@GlobalTestSupply.com 1.888.610.7664...
-
Page 32: Valeurs D'affichage Maximale Et Minimale Pour La Résistance D'isolation
1507/1503 Mode d’emploi Les tableaux suivants peuvent servir à déterminer les valeurs d’affichage maximum ou minimum en considérant une erreur maximale de fonctionnement de l’instrument conforme à CEI 61557. Valeurs d’affichage maximale et minimale pour la résistance d’isolation 50 V... - Page 33 0,91 0,91 0,91 0,91 1,04 1,04 1,04 1,04 1,17 1,17 1,17 1,17 1,30 1,30 1,30 1,30 2,60 2,60 2,60 2,60 3,90 3,90 3,90 3,90 5,20 5,20 5,20 5,20 6,50 6,50 6,50 6,50 7,80 7,80 7,80 7,80 Fluke-Direct .com sales@GlobalTestSupply.com 1.888.610.7664...
- Page 34 1507/1503 Mode d’emploi Valeurs d’affichage maximale et minimale pour la résistance d’isolation (suite) 50 V 100 V 250 V 500 V 1000 V Valeur Valeur Valeur Valeur Valeur Valeur d’affichage Valeur d’affichage Valeur d’affichage Valeur d’affichage Valeur d’affichage limite min.
- Page 35 90,0 117,0 90,0 117,0 100,0 130,0 100,0 130,0 100,0 130,0 200,0 260,0 200,0 260,0 300,0 390,0 300,0 390,0 400,0 520,0 400,0 520,0 500,0 650,0 600,0 780,0 700,0 910,0 800,0 1040,0 900,0 1170,0 1000,0 1300,0 2000,0 2600,0 Fluke-Direct .com sales@GlobalTestSupply.com 1.888.610.7664...
-
Page 36: Valeurs D'affichage Maximales Pour La Résistance De La Masse
1507/1503 Mode d’emploi Valeurs d’affichage maximales pour la résistance de la masse Valeur Valeur d’affichage Valeur Valeur d’affichage Valeur Valeur d’affichage limite maximum limite maximum limite maximum 0,28 100,0 70,0 0,35 200,0 140,0 0,42 300,0 210,0 0,49 10,0 400,0 280,0...
