2-28
Mise en service - Configuration de base
* Uniquement pour les capteurs avec
une sensibilité de 5,35 µA/ms
Normalisation et amplification
pour la sortie analogique

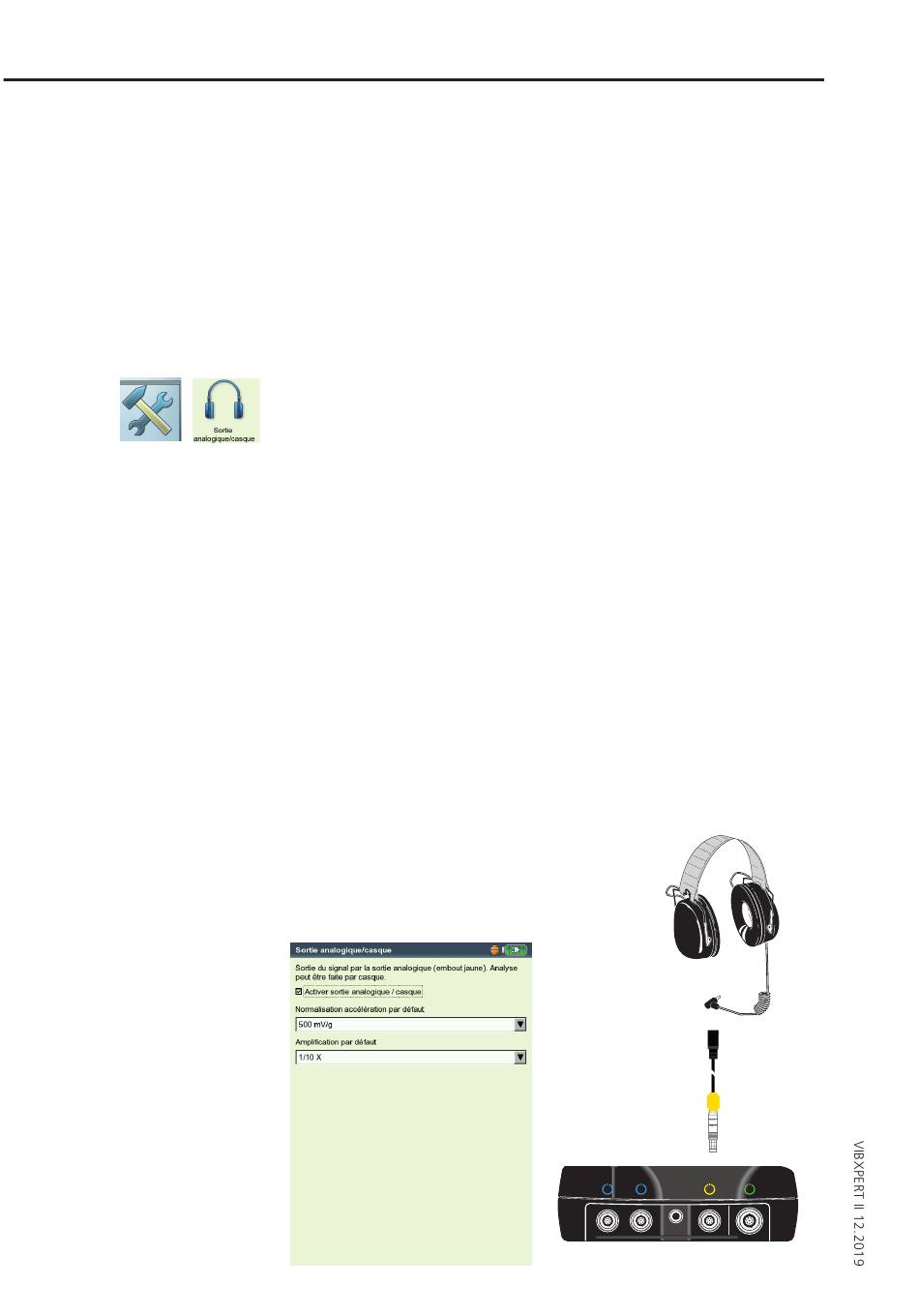

Sortie analogique / casque
Sur la sortie analogique (raccord jaune), le signal de vibration peut
être relevé à l'aide d'un appareil d'analyse approprié (oscilloscope)
ou écouté avec un casque (par ex. VIB 6.671). Systématiquement, le
signal non intégré est émis sans composante de tension continue.
Pour utiliser le raccord jaune en tant que sortie analogique, vous de-
vez l'activer et le paramétrer dans les réglages de l'appareil :
• Dans les réglages de l'appareil, cliquez sur « Sortie analogique /
casque ».
• Activez la sortie analogique dans l'écran qui apparaît.
Le signal est présent au niveau de la sortie analogique jusqu'à la
fermeture de l'écran de mesure.
-2
• Définissez le cas échéant la normalisation par défaut pour les accé-
léromètres.
Vous avez le choix entre les valeurs suivantes : 10mV/g, 100mV/g,
500mV/g*, 1mV/ms
Une tension de sortie maximale de ±4V résulte en une échelle de
mesure maximale de (par exemple) : 80 m/s
• Si le signal de vibration est mesuré à l'aide d'un autre type de cap-
teur, configurez un facteur d'amplification approprié dans le menu
« Amplification par défaut » (x0,1 / x1 / x5 / x10).
Pour raccorder un appareil d'analyse avec connecteur BNC, utilisez le
câble pour la sortie analogique (VIB 5.431) :
²
-
400 m/s² à 100mV/g
Casque - VIB 6.671
Câble de connexion -
VIB 6.675
B
A
à 500mV/g
2
