Test d'impact - 1 canal

Le test d'impact vous permet de déterminer les fréquences de réso-
nance d'une structure. Dans le cas d'une machine rotative, il vous
permet de déterminer les gammes RPM dans lesquelles les vibrations*
sont renforcées par la résonance et peuvent endommager la machine.
Ces gammes sont à éviter lors de l'exploitation de la machine et
doivent être franchies le plus rapidement possible lors de l'accéléra-
tion ou du ralentissement de la machine.
Le test d'impact à 1 canal enregistrement uniquement la réponse sys-
tème, tandis que celui à 2 canaux enregistre par ailleurs la puissance
de l'excitation.
En principe, chaque source de vibration contenant le plus de fré-
quences possibles permet d'exciter la structure – par ex. un coup pulsé
réalisé avec un marteau à impulsions.
• Vérifiez et, si nécessaire, modifiez les paramètres de mesure.
Vous pouvez réaliser la mesure sur une machine à l'arrêt ou en cours
d'exploitation. Les signaux de la machine en cours d'exploitation sont
filtrés dans ce que l'on appelle le procédé de « moyenne négative ».
• Apposez le capteur sur la machine – vissez-le ou utilisez un support
magnétique.
• Définissez le nombre de mesures individuelles dans les réglages de
mesure.
• Cliquez sur l'icône de mesure pour démarrer la mesure.
• Lorsque le message « Attente événement trigger... » est affiché,
excitez la machine à l'aide d'un marteau à impulsions approprié.
Frappez à proximité du capteur dans le sens de mesure, une fois
par mesure.
• Avec le marteau, frappez une fois pour chaque nouvelle mesure,
toujours au même endroit.
Après chaque mesure individuelle, vous pouvez conserver ou rejeter
le résultat (voir ci-dessous). Lorsque toutes les mesures sont termi-
nées, le résultat final est affiché, ainsi que les 10 amplitudes les plus
importantes dans le spectre.
Tâches de mesure
Test d'impact
* Par ex. excitation due à un balourd ou
à un défaut d'alignement

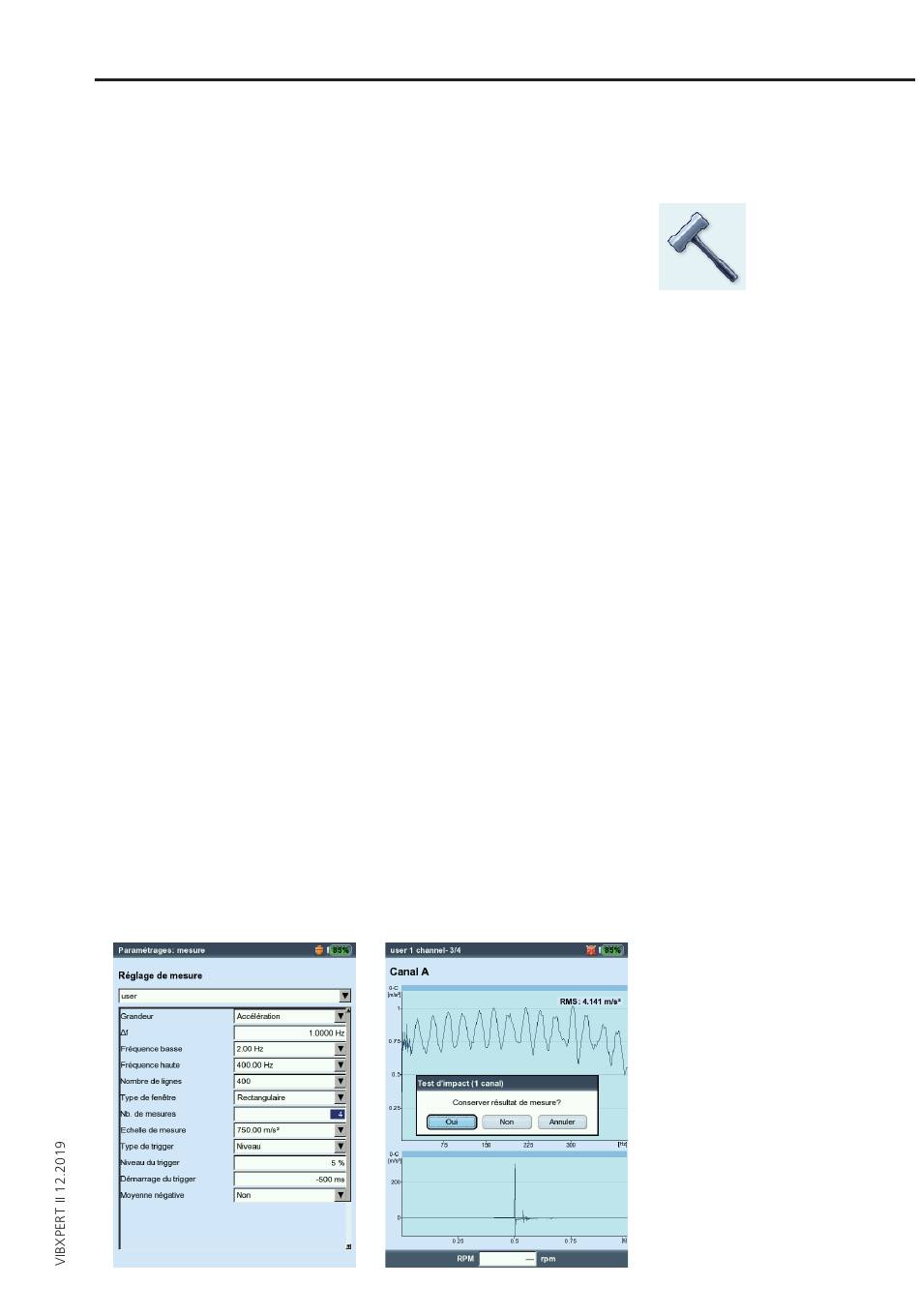

À gauche :
Paramètres de mesure pour le test
d'impact
Démarrage du trigger < 0 : Le signal est
enregistré avant excitation.
À droite :
Mesure après impact du marteau
Spectre avec fréquences de résonance
et signal temporel mesuré
5-25
