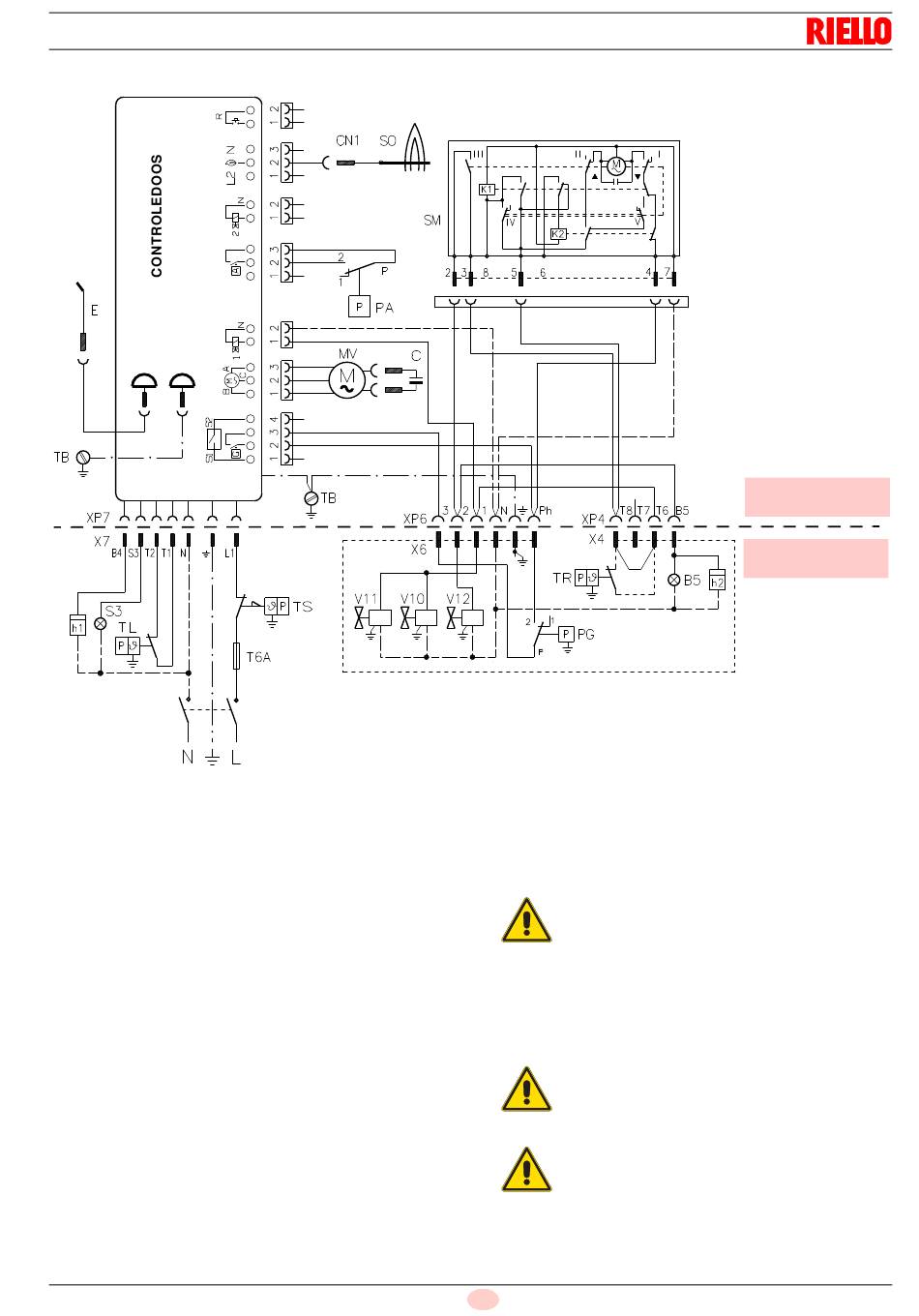

5.10.1 Elektrische schema, uitgevoerd in de fabriek

Hoofdschakelaar
230V ~ 50Hz
Sluit de thermostaat 2° vlamgang (TR) aan op de klemmen T6 en T8 en verwijder de brug.

Legende (Afb. 17)
B5 – Signalisatie werking 2 vlamgang
C – Condensator
CN1 – Connector ionisatiesonde
E – Electrode
h1 – Urenteller 1° vlamgang
h2 – Urenteller 2° vlamgang
MV – Motor
PA – Minimum luchtdrukschakelaar
PG – Gasdrukschakelaar minimum
RS – Reset op afstand
SM – Servomotor luchtklep
SO – Ionisatievoeler
S3 – Vergendelingssignalisatie vanop afstand (230V - 0,5 A max.)
T6A – Zekering
TB – Aarding brander
TL – Limietthermostaat
TR – Thermostaat voor de regeling
TS – Veiligheidsthermostaat
V10 – Veiligheidsventiel
V11 – Ventiel 1° vlamgang
Installatie
D7198
V12 – Ventiel 2° vlamgang
X.. – Mannetjesstekker
XP.. – Stopcontact
OPGELET
OPGELET
VOORZICHTIG
21
NL

 Wissel de neutraalgeleider en de fase op de
stroomtoevoer niet om.
 Controleer of de stroomtoevoer van de bran-
der overeenkomt met de stroom die op het
identificatieplaatje en in deze handleiding
aangeduid wordt.
 De diameter van de geleiders moet min.
2
1 mm bedragen. (Mits anders voorgeschre-
ven door plaatselijke normen en wetten).
Controleer dat de werking van de brander stopt
wanneer de connector (CN1)(Afb. 17), die in de
rode draad van de sonde is geplaatst, wordt ge-
opend die buiten de controledoos is geplaatst.
Als de branderkap nog aanwezig is, verwijder
deze en ga verder met de elektrische bedrading,
volgens de elektriciteitsschema's.
Gebruik flexibele kabels conform EN 60 335-1.
UITGEVOERD
IN DE FABRIEK
TEN LASTE VAN DE
INSTALLATEUR
Afb. 17
