5.7 Réglages des brûleurs RS5D - RS5D TL - RS5DF
5.7.1 Réglage de la tête de combustion
L'allumage doit avoir lieu à une puissance réduite et non supé-
rieure à 120 kW.
Pour mesurer la puissance à l'allumage :
 débrancher le connecteur (CN1) du câble de la sonde d'ioni-
sation (voir paragraphe « Schéma électrique réalisé en
usine » à la page 21). Le brûleur s'allume et se met en
sécurité après le temps de sécurité (3 s).
 Exécuter 10 allumages avec blocages consécutifs.
 Lire au compteur la quantité totale de gaz consommé.
Cette quantité devra être égale ou inférieure à :
3
0,10 Nm pour G20 (gaz naturel H)
3
0,10 Nm pour G25 (gaz naturel L)
3
0,03 Nm pour G31 (GPL)

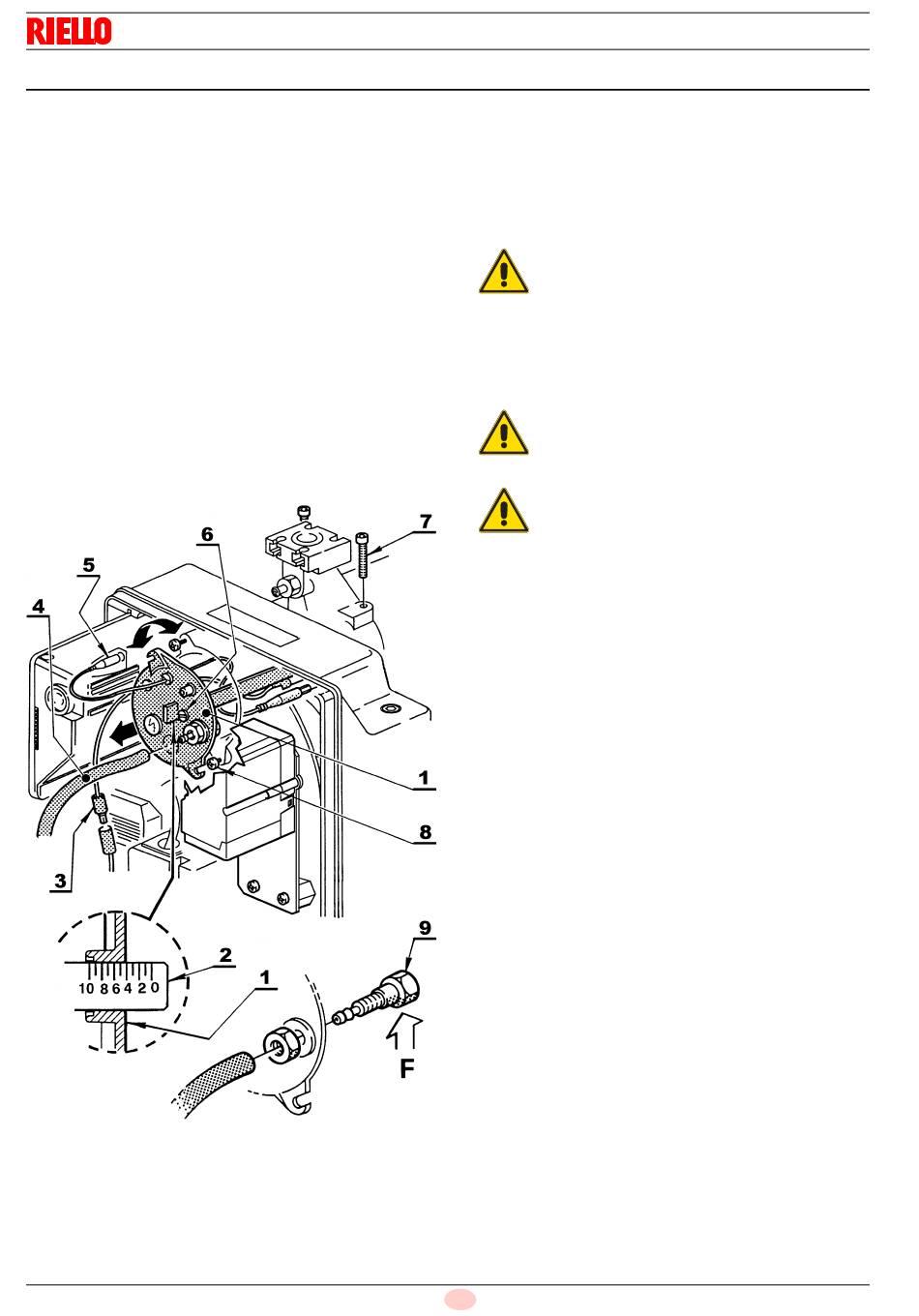

Celle-ci dépend du débit du brûleur. Pour le régler, tourner la vis
de réglage 6)(Fig. 11) dans le sens des aiguilles d'une montre ou
dans le sens inverse, jusqu'à ce que l'encoche sur la bride de
réglage 2)(Fig. 11) coïncide avec la surface extérieure du groupe
tête 1)(Fig. 11).
SW1019
20141175
Installation
5.7.2 Dépose du groupe tête
Pour extraire le groupe tête (Fig. 11), il faut :
 débrancher les raccords 3) et 5) ;
 retirer le tuyau 4) et desserrer les vis 8) ;
 dévisser et enlever les vis 7), puis déposer le groupe porte-
tête 1) en effectuant une légère rotation vers la droite.
Il est recommandé de ne pas modifier la position
de réglage bride-coude 2)(Fig. 11) durant le dé-
montage.
PRÉCAUTION
5.7.3 Repose du groupe tête
Pour la repose, procéder inversement à la dépose, en replaçant
le groupe tête 1)(Fig. 11) dans sa position initiale.
Visser les vis 7)(Fig. 11) à fond sans les serrer.
Ensuite, les serrer au couple de 3 - 4 Nm.
PRÉCAUTION
Vérifier l'absence de fuite de gaz à travers les lo-
gements des vis durant le fonctionnement.
Si la prise de pression 11)(Fig. 11) est accidentel-
lement desserrée, il est recommandé de la resser-
ATTENTION
rer en veillant à ce que le trou (F)(Fig. 11) situé
dans la partie interne du groupe tête 1)(Fig. 11)
soit orienté vers le bas.
Fig. 11
16
F
