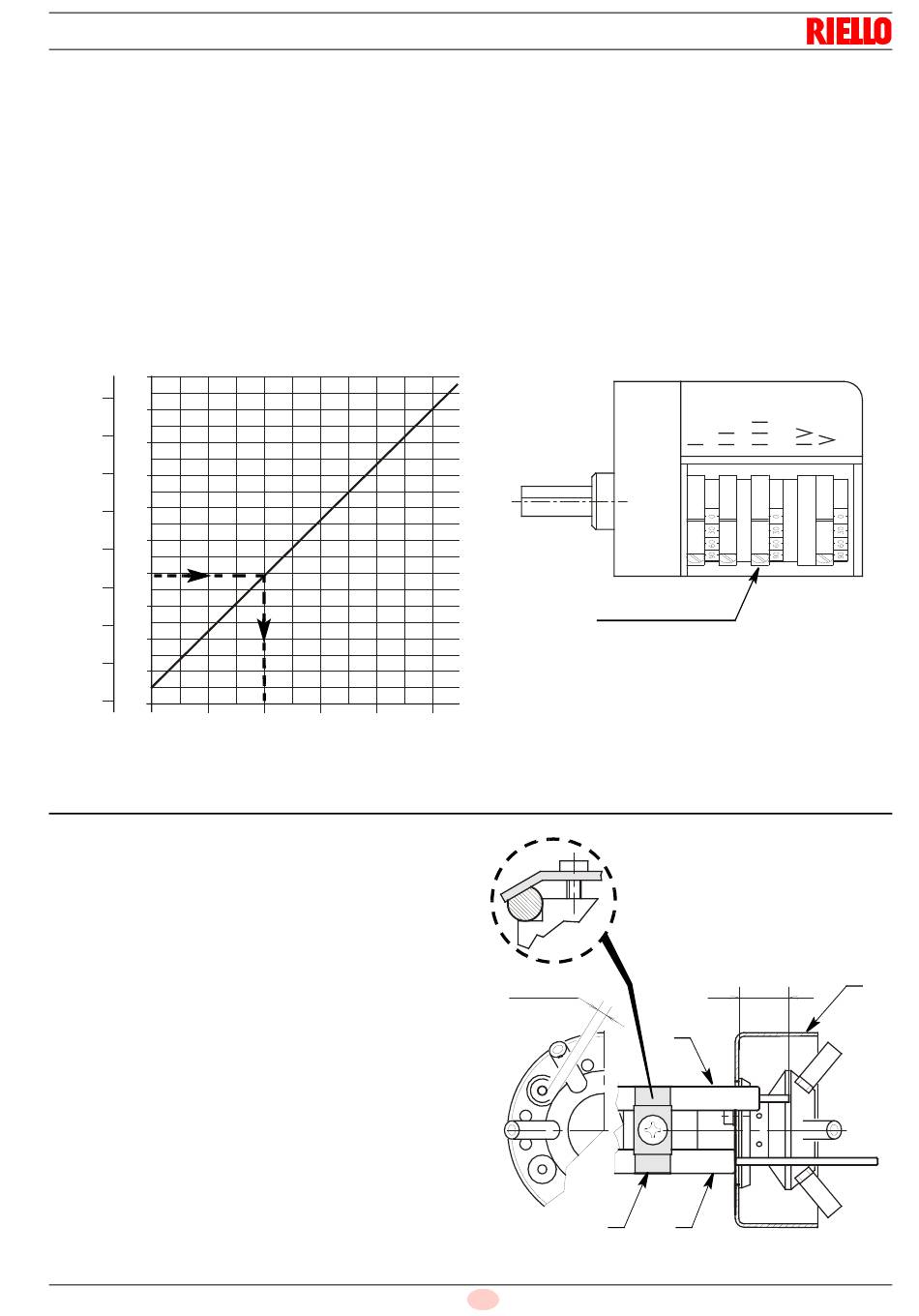

Dans le graphique de la (Fig. 12), la tête est réglée pour une ca-
pacité d'environ 230 kW. L'encoche 4 de la bride de réglage
coïncide avec la surface extérieure du groupe tête comme indi-
qué sur le schéma.
Exemple :
Le brûleur est installé dans une chaudière de 210 kW.
Pour un rendement de 90 %, le brûleur devra délivrer environ 230 kW.
Le schéma montre que pour cette puissance le réglage doit être
exécuté sur l'encoche 4.
REMARQUE :
Le schéma est indicatif. Pour obtenir le meilleur rendement
du brûleur, il est conseillé de régler la tête en fonction des
exigences requises par le type de chaudière.
kcal/h kW
350
290,000
330
270,000
310
250,000
290
270
230,000
250
210,000
230
190,000
210
170,000
190
150,000
170
130,000
150
Encoche
0 2
5.8 Positionnement sonde-électrode
 Vérifier si la plaque 3)(Fig. 14) est toujours insérée dans la
partie aplatie de l'électrode 1)(Fig. 14).
 Poser l'isolateur de la sonde 4)(Fig. 14) sur le diffuseur
d'air 2)(Fig. 14).
Installation
D4437
4 6 8 10
Fig. 12
5.7.4 Réglage du servomoteur de volet d'air
Première allure - CAME I
La came I (Fig. 13) définit, au moyen de la vis micrométrique, la
position du volet de 1ère allure (valeur de référence préréglée en
usine : 25°).
Deuxième allure - CAME II et CAME III
La came II (Fig. 13) définit la position du volet de 2ème allure (va-
leur de référence préréglée en usine : 50°, ne pas dépasser 65°).
La came III (Fig. 13) commande l'ouverture de la vanne de
2ème allure (valeur de référence préréglée en usine : 35°).
Elle doit toujours anticiper la came II d'au moins 15°.
CAME V
La came V (Fig. 13) est placée en usine (valeur de référence pré-
réglée en usine : 90°).
Ne modifier en aucun cas ce réglage.
D4360
Vis micrométriques
3,5 ±
0,3
D6088
3
17
F
Fig. 13
2
31 ±
0,3
1
4
Fig. 14
