5.10.2 Raccordements électriques avec contrôle d'étanchéité des vannes
Brancher le thermostat de 2ème allure (TR) sur les bornes T6 - T8 en enlevant le pont.

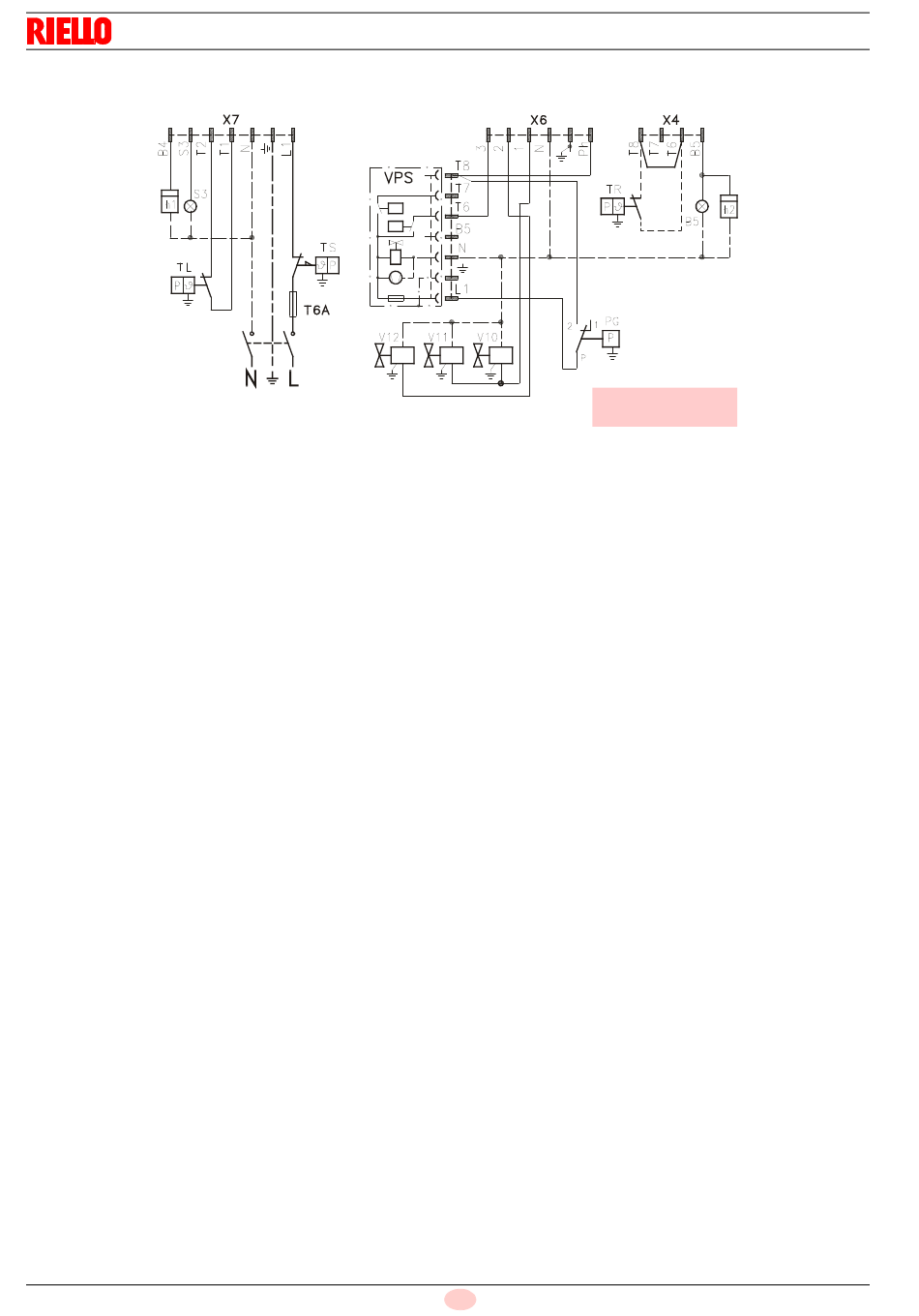

Légende (Fig. 18)
B5 – Signalisation de fonct. de 2ème allure
h1
– Compteur horaire de 1ère allure
h2
– Compteur horaire de 2ème allure
PG – Pressostat de gaz seuil minimum
S3 – Signalisation de blocage à distance (230 V - 0,5 A max.)
T6A – Fusible
TL
– Thermostat de limite
TR – Thermostat de 2ème allure
TS – Thermostat de sécurité
V10 – Vanne de sécurité
V11 – Vanne de 1ère allure
V12 – Vanne de 2ème allure
X4 – Fiche 4 pôles
X6 – Fiche 6 pôles
X7 – Fiche 7 pôles
20141175
230V ~ 50Hz
Installation
22
F
D4371
À LA CHARGE DE
L'INSTALLATEUR
Fig. 18
