5.6

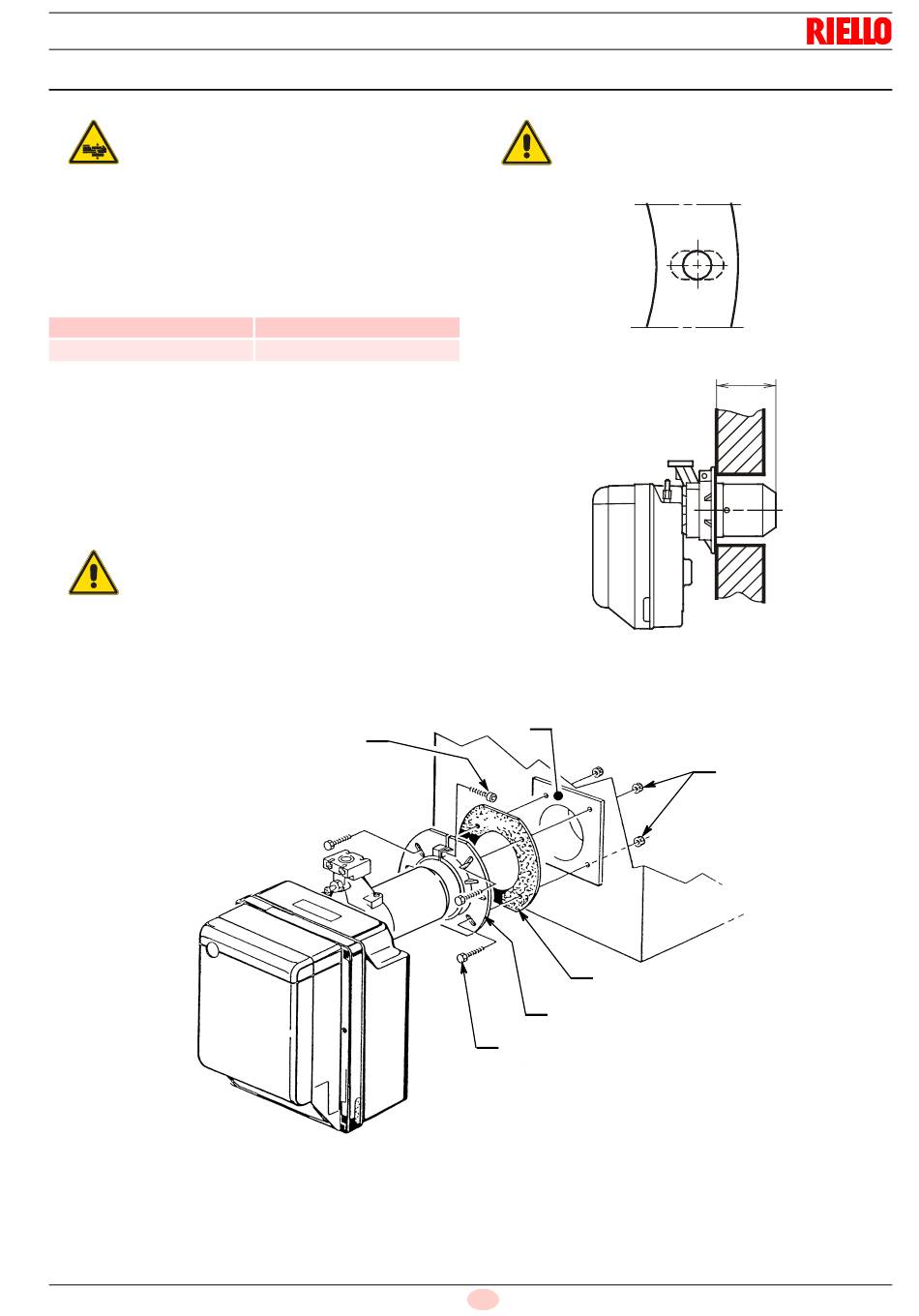

Bevestiging van de brander op de ketel

Voorzie een geschikt systeem om de brander te
heffen.
Om de brander op de ketel te monteren, als volgt te werk gaan:
 vergroot, indien nodig, de boringen in de flensafdichting
(Afb. 8). Let er hierbij op dat u niets beschadigt.
De brander kan bevestigd worden met variabele positie A), zie
Afb. 9.
Model
RS5D - RS5DF
RS5D TL
 Bevestig op het deurtje van de ketel 1)(Afb. 10) de flens
5)(Afb. 10) door de afdichting 3) te voorzien met behulp van
de schroeven 4) en (indien noodzakelijk) de moeren 2),
maar door één van de twee bovenste schroeven 4)(Afb. 10)
gelost te houden.
 Steek de branderkop door de flens 5)(Afb. 10) de flens vast-
draaien met de schroef 6) en dan de schroef 4)(Afb. 10) die
nog niet was vastgemaakt blokkeren.
Controleer altijd dat de branderkop volledig door
de volledige dikte van de keteldeur komt.
OPGELET
A (mm)
225 203
382 360
6
S7002
S7741
Installatie
De dichting brander-ketel moet hermetisch
zijn.
OPGELET
Tab. H
1
3
5
4
15
NL
D5012
A
D5011
2
Afb. 8
Afb. 9
Afb. 10
