IT
12

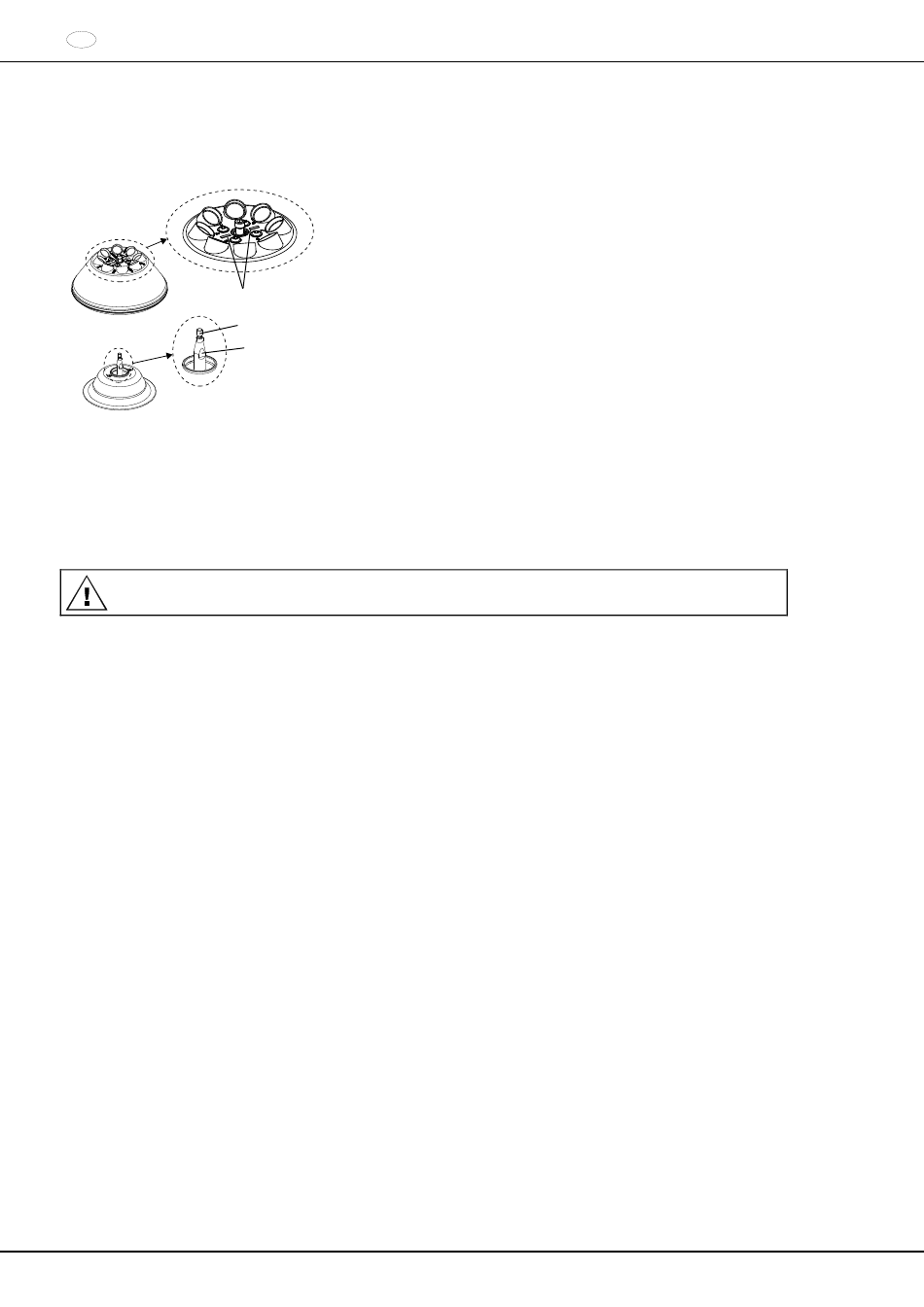

Montaggio e smontaggio del rotore

12.1

EBA 200

B
A
12.2

EBA 200 S

Il montaggio e lo smontaggio del rotore è consentito solo al personale di servizio di assistenza clienti.
120/146
Montaggio:

Pulire l'albero motore (A) ed il foro del rotore ed ingrassare poi
leggermente l'albero motore. Le particelle di sporco tra l'albero
motore ed il rotore impediscono un perfetto posizionamento in sede
del rotore e sono causa di un irrequieto movimento.

Applicare verticalmente il rotore sull'albero motore. Al momento
dell'applicazione del rotore, la barra di contrassegno (B) sul rotore,
deve essere parallela ad entrambe le superfici (C) dell'albero motore.

Serrare il dado di bloccaggio del rotore utilizzando la chiave a
forchetta esagonale che vi è stata fornita e girando in senso orario.

Controllare che il rotore sia fissato stabilmente.
C
Smontaggio:

Sbloccare, girandolo in senso antiorario con la chiave a forchetta
esagonale, il dado di bloccaggio del rotore e girare fino al punto di
pressione di sollevamento. Dopo aver superato il punto di pressione
di sollevamento il rotore si sblocca dal cono dell'albero motore.
Girare il dado di bloccaggio, fino a quando il rotore si lascia sollevare
dall'albero motore.

Sollevare il rotore dall'albero motore.
Rev. 05 / 05.2020 AB1800DEENFRIT
