DE
12

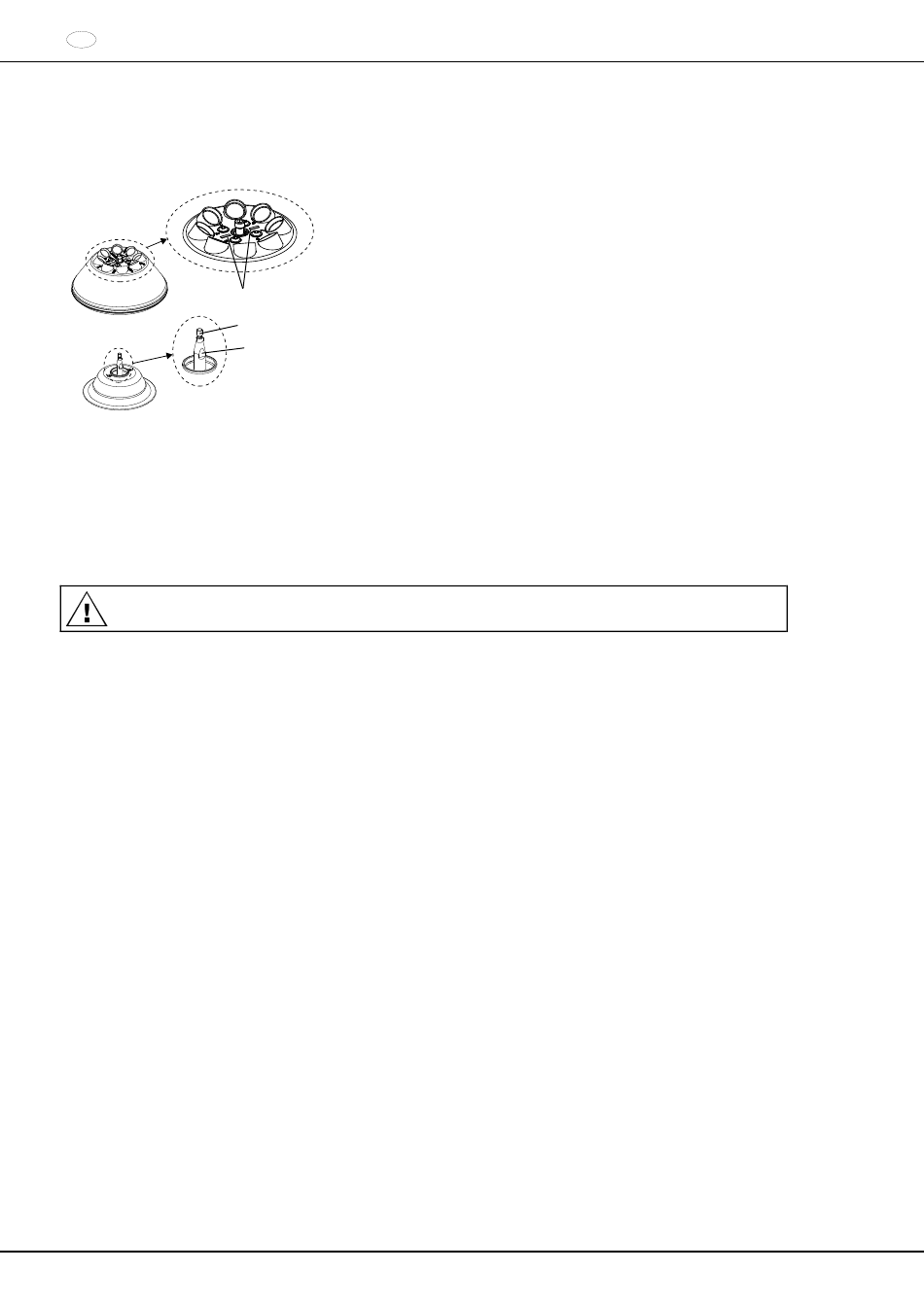

Ein- und Ausbau des Rotors

12.1

EBA 200

B
A
12.2

EBA 200 S

Der Rotor darf nur vom Kundendienst ein- und ausgebaut werden.
18/146
Einbau:

Die Motorwelle (A) und die Bohrung des Rotors reinigen und
anschließend die Motorwelle leicht einfetten. Schmutzpartikel
zwischen der Motorwelle und dem Rotor verhindern einen
einwandfreien Sitz des Rotors und verursachen einen unruhigen
Lauf.

Den Rotor vertikal auf die Motorwelle aufsetzen. Der Markierungs-
balken (B) auf dem Rotor muss sich, beim Aufsetzen des Rotors,
parallel zu den beiden Flächen (C) an der Motorwelle befinden.

Die Spannmutter des Rotors mit dem mitgelieferten Sechskant-
Stiftschlüssel durch Drehen im Uhrzeigersinn anziehen.
C

Den Rotor auf festen Sitz prüfen.
Ausbau:

Mit dem mitgelieferten Sechskant-Stiftschlüssel die Spannmutter des
Rotors durch Drehen entgegen dem Uhrzeigersinn lösen und bis zum
Abhebe-Druckpunkt drehen. Nach Überwindung des Abhebe-
Druckpunkts löst sich der Rotor vom Konus der Motorwelle. Die
Spannmutter drehen, bis sich der Rotor von der Motorwelle abheben
lässt.

Den Rotor von der Motorwelle abheben.
Rev. 05 / 05.2020 AB1800DEENFRIT
