ASSEMBLAGE
L'assemblage requiert deux personnes. Placez toutes les pièces de l'appareil elliptique sur une aire dégagée
et enlevez les emballages. Ne jetez pas les emballages avant d'avoir terminé l'assemblage.
En plus des clés hexagonales incluses
, l'assemblage requiert un tournevis cruciforme
, une clé à molette
, et un maillet en caoutchouc
.

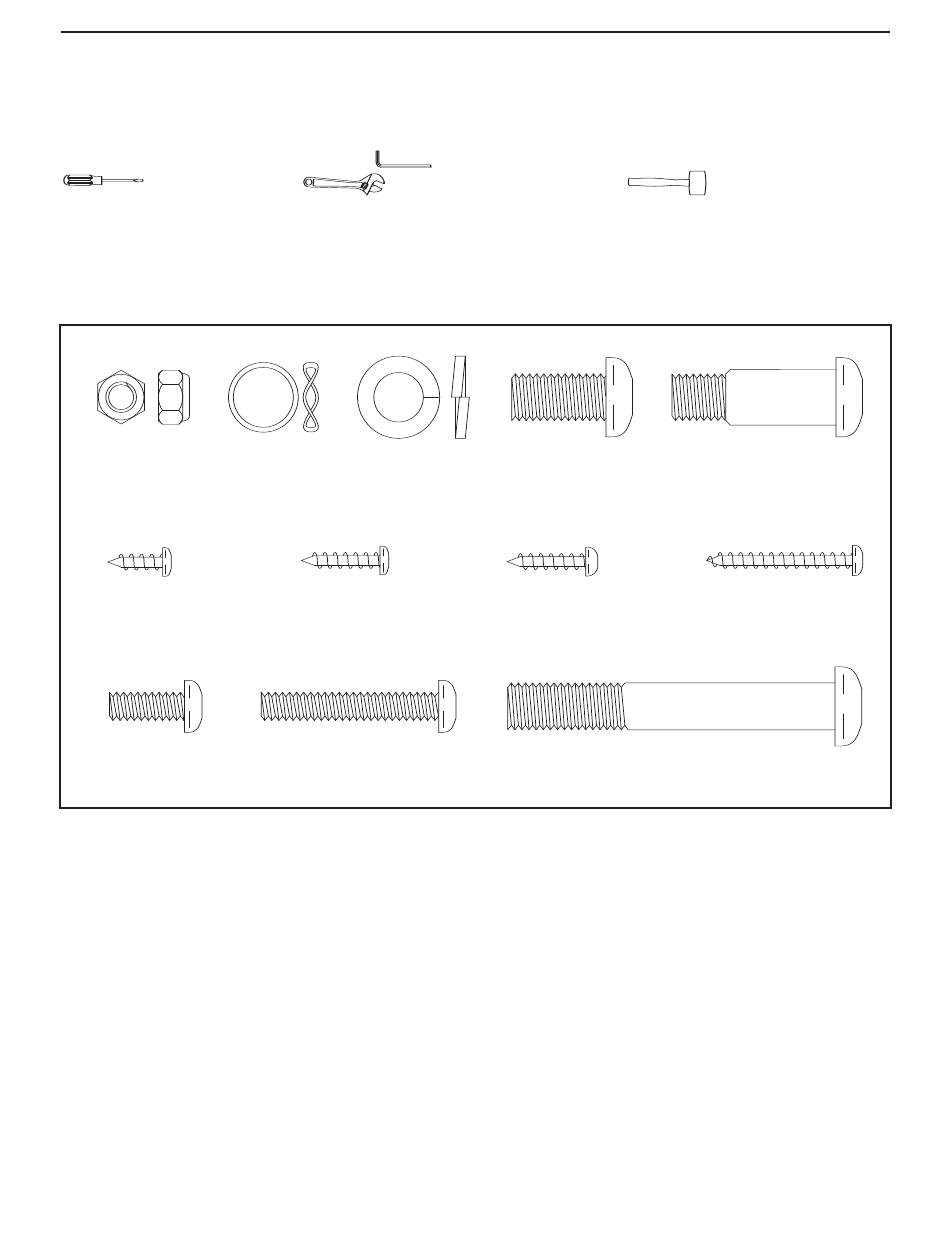

Alors que vous assemblez l'appareil elliptique, utilisez les schémas ci-dessous pour identifier les petites pièces. Le
nombre entre parenthèses sous chaque schéma est le numéro clé de la pièce dans la LISTE DES PIÈCES vers la
fin de ce manual. Remarque : certaines petites pièces ont peut-être été pré-assemblées. Si une pièce n'est
pas dans le sac des pièces, vérifiez qu'elle n'est pas déjà assemblée.
Écrou de
Rondelle
Rondelle Fendue
Vis en Nylon de M10
Vis à Épaulement de
Verrouillage en
Ondulée (88)–2
de M10 (78)–10
x 20mm (79)–4
M10 x 35mm (63)–2
Nylon de M6 (77)–4
Vis de M4 x
Vis de M4 x 32mm
Vis à Tête
Vis de M4 x
16mm (84)–10
(95)–2
Ronde de M4 x
12mm (99)–4
16mm (94)–4
Vis en Nylon de M6
Boulon en Bouton de
Vis en Bouton de M10 x 70mm (75)–6
x 16mm (80)–6
M6 x 36mm (76)–4
5
