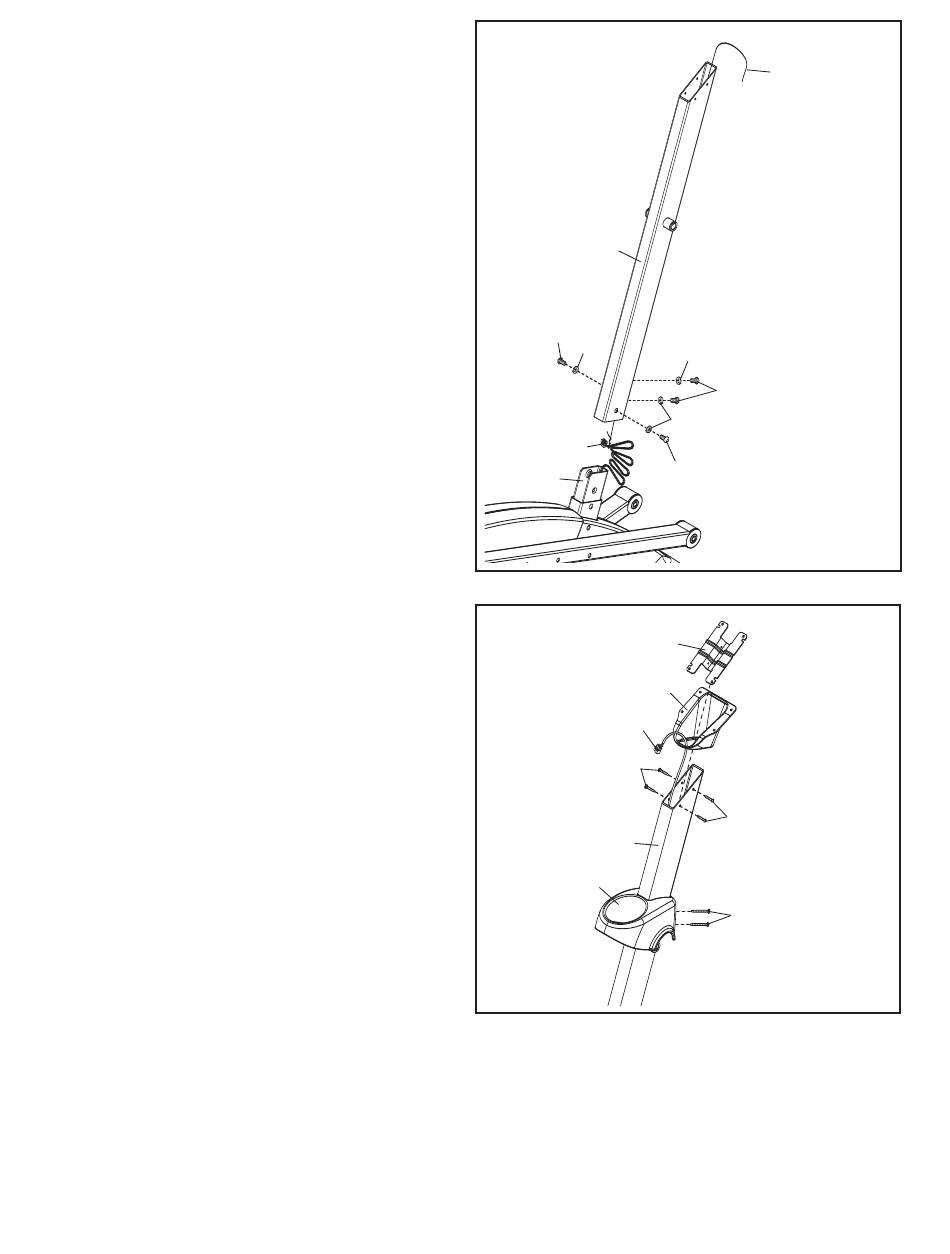

3. Conseil : faites attention de ne pas pincer le
Groupement de Fils (49) pendent cette etape.
Demandez à une deuxième personne de tenir le
Montant (2) près du Cadre (1). Repérez l'at-
tache de fil dans le Montant. Attachez l'extrémité
inférieure de l'attache du fil au Groupement de
Fils (49). Ensuite, tirez vers le haut l'extrémité
supérieure de l'attache de fil, jusque hors du
dessus du Montant. Ensuite, détachez l'attache
de fil et jetez-la. Conseil : pour éviter que le
Groupement de Fils ne tombe à l'intérieur du
Montant, attachez le Groupement de Fils
avec un élastique.
Fixez le Montant (2) au Cadre (1) à l'aide de
quatre Vis en Nylon de M10 x 20mm (79) et de
quatre Rondelles Fendues de M10 (78). Conseil
: serrez les deux Vis en Nylon à l'avant de
l'appareil elliptique avant de serrer les deux
autres Vis en Nylon.
4. Conseil : faites attention de ne pas pincer le
Groupement de Fils (49) pendent cette etape.
Orientez le Porte-bouteille (5) comme illustré
puis, glissez-le sur le Montant (2). Attachez le
Porte-bouteille à l'aide de deux Vis de M4 x
32mm (95).
Glissez le Socle de la Console (96) sur le
Montant (2) jusqu'au Porte-bouteille (5). Ensuite,
enfoncez le Support de la Console (3) dans la
partie supérieure du Montant. Attachez le
Support de la Console à l'aide de quatre Vis de
M4 x 12mm (99).
3
2
79
78
49
1
4
49
99
2
5
7
Attache de Fil
Evitez de pincer les
Groupement de Fils
(49) durant cette
étape
78
79
78
79
3
96
Evitez de pincer
les Groupement
de Fils (49)
durant cette
étape
99
95
