ENTRETIEN ET PROBLÈMES
Vérifiez et vissez toutes les pièces de l'appareil ellip-
tique régulièrement. Remplacez toute pièce usée immé-
diatement.
Pour nettoyer l'appareil elliptique, utilisez un chiffon
doux humide et une petite quantité de savon doux.
Important : pour éviter d'endommager la console,
éloignez tout liquide et maintenez la console à
l'abri des rayons directs du soleil.
INSTALLATION DES PILES
Si l'affichage de la console devient faible, les piles
devraient être remplacées ; la plupart des problèmes
de console sont causés par les piles. Référez-vous à
l'étape 5 de la page 8 pour les instructions concernant
le remplacement des piles.
RÉSOLUTION DE PROBLÈMES AVEC LE
DÉTECTEUR CARDIAQUE DE LA POIGNÉE
Si le détecteur cardiaque de la poignée ne fonctionne
pas correctement, référez-vous à l'étape 5 à la page 16.
COMMENT AJUSTER LE DÉTECTEUR MAGNE-
TIQUE
Si la console affiche des données incohérentes, vous
devez ajuster le détecteur magnétique. Retirez
d'abord toutes les vis des deux côtés des panneaux
latéraux ; il y a quatre tailles de vis sur les pan-
neaux latéraux—notez quelle vis vous retirez de
chaque trou. Ensuite, écartez doucement les pan-
neaux latéraux du cadre.

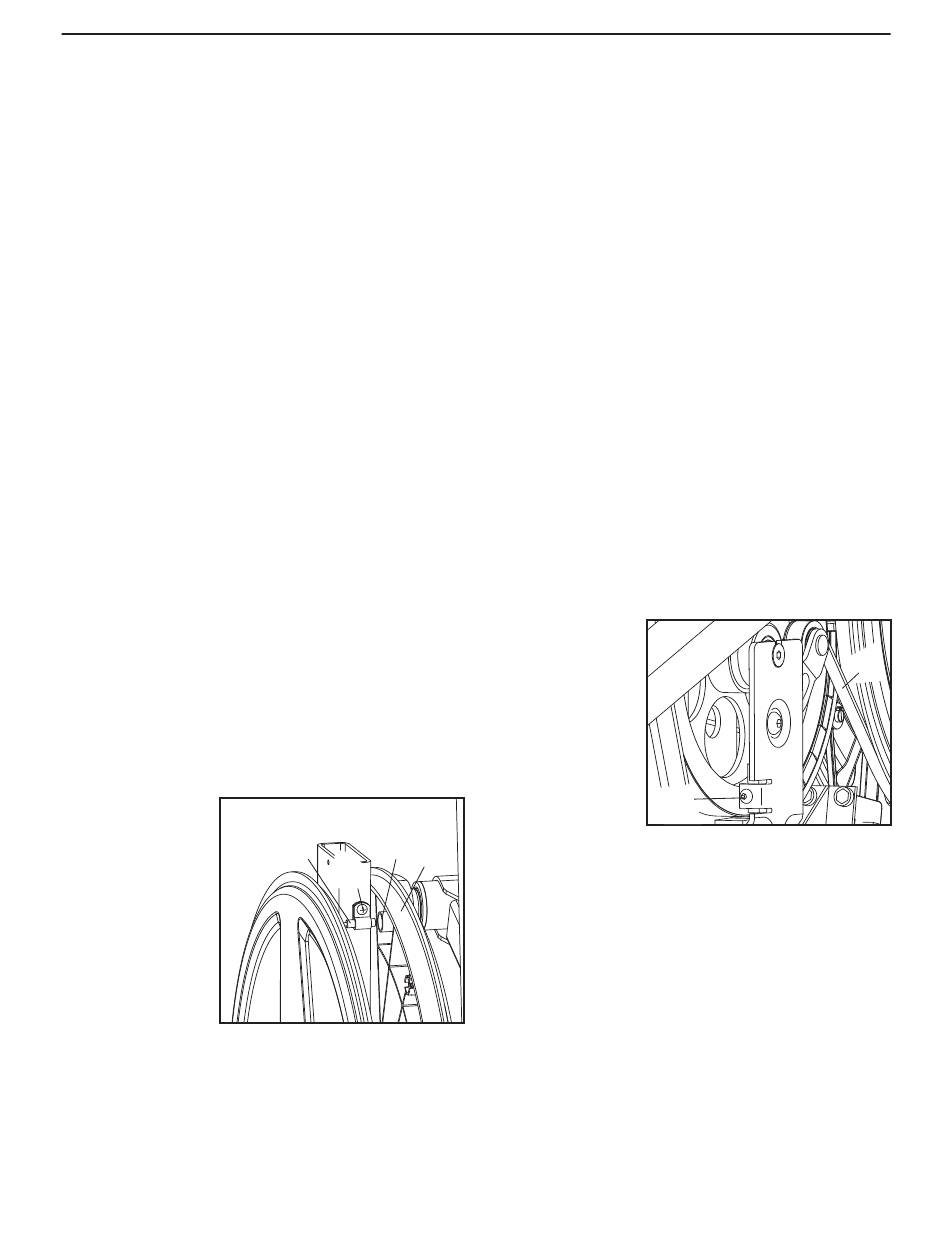

Ensuite, localisez
le Détecteur
Magnétique (58).
Tournez le
Disque de la
Pédale Gauche
(26) jusqu'à ce
que l'Aimant (41)
soit aligné avec
le Détecteur
Magnétique.
41 26
58
99
18
Dévissez mais ne retirez pas la Vis de M4 x 12mm
(99) indiquée. Éloignez ou rapprochez légèrement le
Détecteur Magnétique de l'Aimant en le faisant glisser.
Puis, revisser la Vis. Faites tourner le Disque de la
Pédale Gauche vers l'avant puis vers l'arrière de
manière à ce que l'Aimant passe le Détecteur
Magnétique plusieurs fois. Répétez jusqu'à ce que
l'écran de la console affiche des données cohérentes.
Quand le Détecteur Magnétique est ajusté correcte-
ment, rattachez les panneaux latéraux. Remarque : si
vous avez des questions concernant quelle vis doit
aller dans quel trou, référez-vous au SCHÉMA
DÉTAILLÉ B à la page 23 et à la LISTE DES PIÈCES
à la page 20.
COMMENT AJUSTER LA COURROIE
Si vous sentez que les pédales glissent quand vous
pédalez, même quand la résistance est réglée sur le
niveau le plus haut, la Courroie (37) doit être ajustée.
Retirez d'abord toutes les vis des deux côtés des pan-
neaux latéraux ; il y a trois tailles de vis sur les
panneaux latéraux—notez quelle vis vous retirez
de chaque trou. Ensuite, écartez doucement les pan-
neaux latéraux du cadre.
Ensuite, tournez
la Vis de Réglage
de la Courroie
(72) jusqu'à ce
que la Courroie
(46) soit tendue.
Ensuite, rattachez
les panneaux
latéraux.
Remarque : si
vous avez des
questions concer-
nant quelle vis doit aller dans quel trou, référez-vous
au SCHÉMA DÉTAILLÉ B à la page 23 et à la LISTE
DES PIÈCES à la page 20.
72
46
