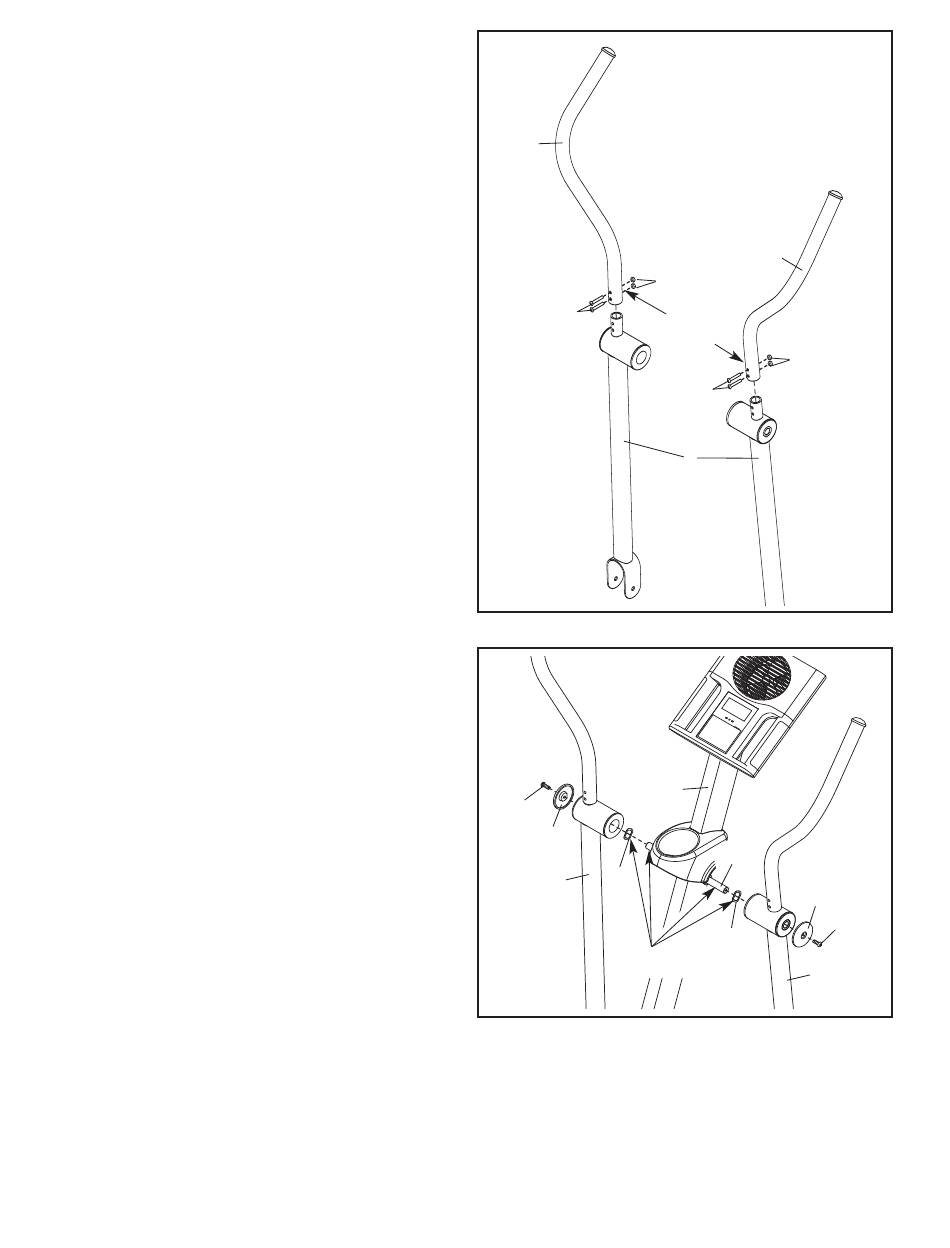

9. Identifiez le Bras Gauche pour la Partie
Supérieure du Corps (8), sur lequel se trouve
un autocollant marqué avec une « L » ou « Left
» (Gauche), ou une « R » ou « Right » (Droit).
Orientez le Bras PSC Gauche et la Jambe PSC
(6) gauche comme sur le schéma ; assurez-
vous que les trous hexagonaux sur le Bras
PSC Gauche sont dans la position indiquée.
Glissez le Bras Gauche pour la Partie
Supérieure du Corps (8) dans la Jambe PSC
gauche (6). Attachez la Bras Superieur du
Corps Gauche à l'aide de deux Boulons en
Bouton de M6 x 36mm (76) et deux Écrous de
Verrouillage en Nylon de M6 (77) ; assurez-
vous que les Écrous de Verrouillage en
Nylon sont à l'intérieur des trous hexago-
naux.
Répétez cette étape pour le Bras PSC Droit
(9) et la Jambe PSC droite (6).
10. Appliquez une grande quantité de la graisse
incluse sur l'Essieu de Pivot (16). Alors,
appliquez une petite quantité de graisse sur
deux Rondelles Ondulées (88).
Insérez l'Essieu de Pivot (16) dans le Montant
(2). Glissez une Rondelle Ondulée (88) sur
chaque extrémité de l'Essieu de Pivot.
Glissez la Jambe PSC (6) gauche sur l'Essieu
de Pivot (16). Attachez la Jambe PSC gauche à
l'aide d'une Vis en Nylon de M6 x 16mm (80) et
un Grand Couvercle de l'Essieu (20). Attachez
la Jambe PSC (6) droite de la même manière.
9
8
76
hexagonaux
10
80
20
88
6
Graisse
10
9
77
Trous
77
76
6
2
16
20
80
88
6
