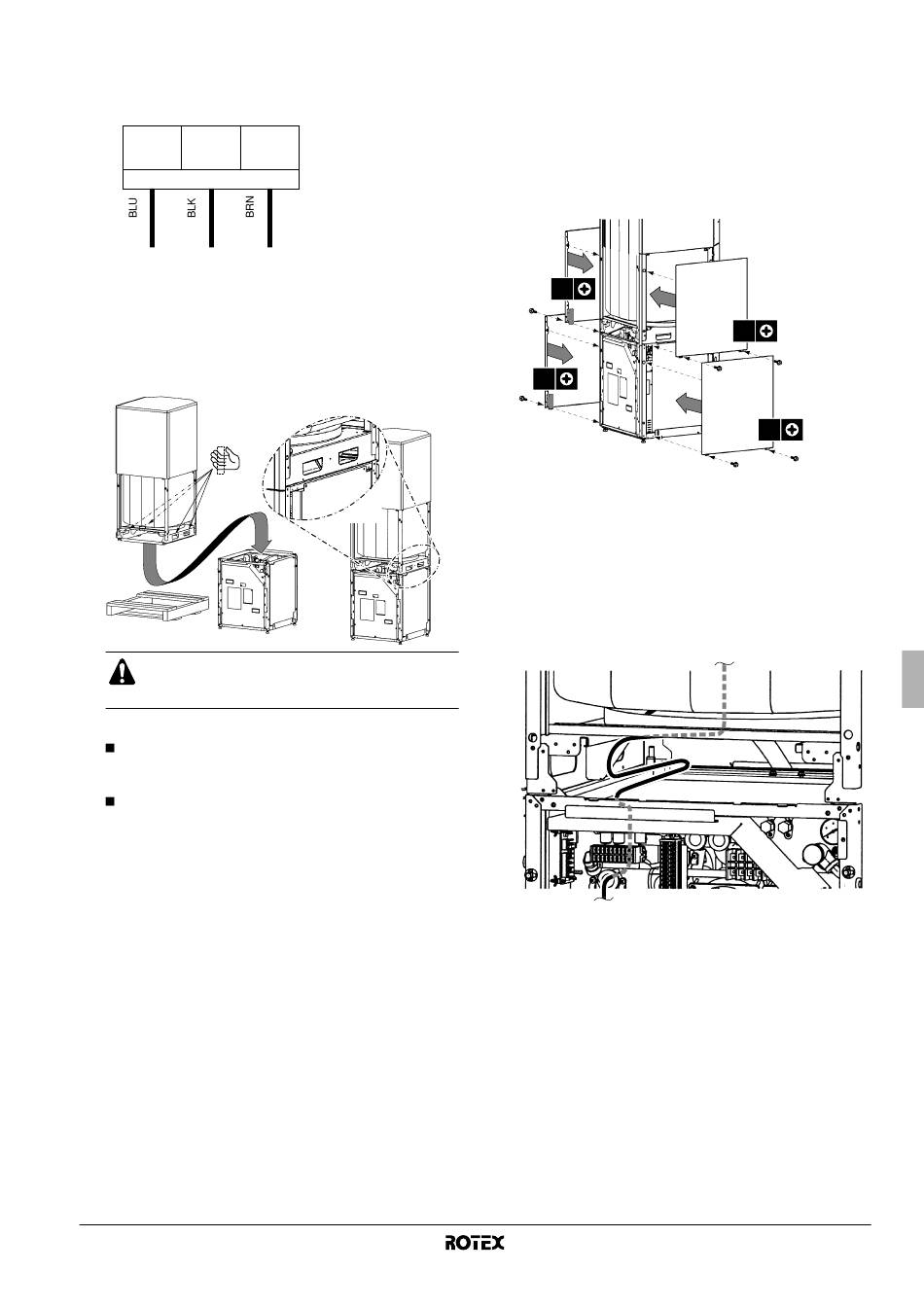

9 Im
Schaltkasten
der
Anschlüsse herstellen. Siehe dazu die folgende Abbildung:
(Drauf achten, dass die Stromversorgung abgeschaltet ist.)
X2M
3
4
3-Wege-Ventil
N
Y
L
Darauf achten, dass innerhalb der Einheit die Verkabelung
ordnungsgemäß vorgenommen wird (den Plan dazu finden
Sie in der Installationsanleitung der Inneneinheit).
Siehe dazu auch den mit der Inneneinheit gelieferten
Elektroschaltplan.
5
Das Tankmodul oben auf der Inneneinheit anbringen. Benutzen
Sie zum Anheben die entsprechenden Öffnungen.
Weil der Brauchwassertank recht schwer ist, sollte er
von
2
Personen
positioniert werden.
6
Die flexiblen Schläuche wie in Abbildung 4 gezeigt anschließen.
Die 2 flexiblen Schläuche mit den Schnellkupplungen an
beiden Enden sind für den Anschluss am späteren
Rohrschlangen-Anschluss (siehe Abbildung 4).
Die 2 flexiblen Schläuche mit der Schnellkupplung auf der
einen Seite und dem Gewindeanschluss auf der anderen
Seite müssen am Heißwasser-Auslass und am Kaltwasser-
Einlass angeschlossen werden (sie müssen von der hinteren
Abdeckung nach außen geführt werden (siehe Abbildung 4)).
Je nach Installationsposition (Links- oder Rechts-Installation)
in der hinteren Abdeckung die entsprechende Durchbruch-
öffnung links oder rechts herausdrücken. Die Durchführungs-
tüllen in die Durchbruch-Öffnungen setzen, damit die
flexiblen Rohre gegen die scharfen Kanten geschützt
werden.
Wird
der
Rezirkulations-Anschluss
schließen Sie ein Rohr mit Gewindeanschluss an diese
Öffnung an und führen es auch durch eine Öffnung in der
hinteren Abdeckung (siehe Abbildung 4).
1
Anschluss für Heißwasserabfluss (G 3/4" weiblich)
2
Anschluss für Kaltwasserzufluss (G 3/4" weiblich)
3
Anschluss für Heißwasserabfluss unten am Tank
(Schnellkupplung)
4
Anschluss für Kaltwasserzufluss unten am Tank
(Schnellkupplung)
5
Rezirkulations-Anschluss (G 1/2" männlich)
6
Wassereinlass-Anschluss von RKHBRD Haupt-Inneneinheit
(Schnellkupplung)
RKHTS200+260A
Brauchwassertank für Luft-Wasser-Wärmepumpe
4PW56004-1
Inneneinheit
die
elektrischen
5
gemeinsam
angehoben
und
verwendet,
dann
7
Rücklaufauslass-Anschluss zur RKHBRD Haupt-
Inneneinheit (Schnellkupplung)
8
3-Wege-Ventil
9
Wassereinlass-Anschluss von der RKHBRD Haupt-
Inneneinheit unten am Tank (Schnellkupplung)
10
Rücklaufauslass-Anschluss zur RKHBRD Haupt-
Inneneinheit unten am Tank (Schnellkupplung)
7
Die unteren, an der Seite befindlichen Zierblenden des
Brauchwassertanks an der Inneneinheit anbringen.
1
2
2
2
2
2x
3
2
2
1
2
2
2x
3
1
Zierblende
2
Einrastöffnung
3
Mit 2 Schrauben befestigen
8
Schließen Sie das Druckentlastungsventil (bauseitig zu liefern,
Öffnungsdruck maximal 10 Bar) und den Ablauf an.
9
Das Thermistor-Kabel am Schaltkasten der Inneneinheit
anschließen.
Drauf
achten,
abgeschaltet ist. Siehe dazu den mit der Inneneinheit gelieferten
Elektroschaltplan.
Der Abstand zwischen dem Thermistor-Kabel und dem Netz-
kabel muss immer mindestens 50 mm betragen, damit das
Thermistor-Kabel keinen elektromagnetischen Interferenzen
ausgesetzt ist.
1 Den Stecker des Thermistor-Kabels in die Buchse X11A auf
der Leiterplatte einstecken.
2 Zur Zugentlastung die Kabel mit Kabelbinder an den
entsprechenden Befestigungsankern befestigen.
3 Beim Verlegen der Kabel darauf achten, dass die Kabel nicht
die Anbringung der Innengerät-Abdeckung behindern.
1
2x
3
1
2x
3
dass
die
Stromversorgung
Installationsanleitung
5
