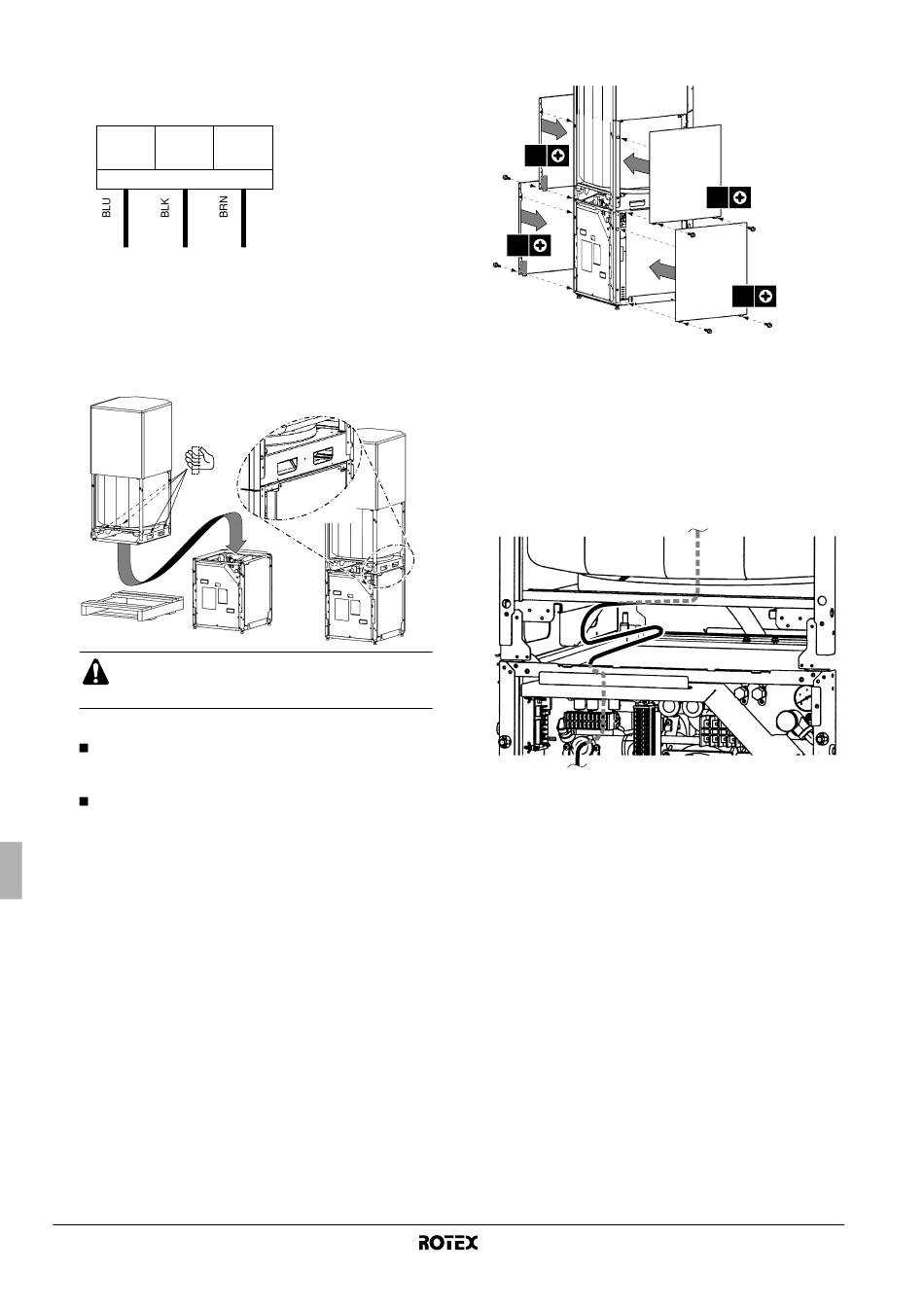

9 Effectuer le câblage dans le coffret électrique de l'unité
intérieure conformément à la figure suivante: (s'assurer que
l'alimentation électrique est coupée)
X2M
3 4
Vanne à 3 voies
N Y L
Veiller à suivre le cheminement de câblage approprié à
l'intérieur de l'unité (ce cheminement de câblage se trouve
dans le manuel d'installation de l'unité intérieure).
Se reporter au schéma de câblage fourni avec l'unité
intérieure.
5 Monter le module de ballon sur le dessus de l'unité intérieure à
l'aide des trous de levage.
Du fait du poids du ballon d'eau chaude sanitaire, il
est recommandé de le manipuler et de le soulever à
deux.
6 Brancher les flexibles comme indiqué dans la figure 4.
Les 2 flexible avec raccord rapide des deux côtés doivent
être raccordés au raccord de serpentin prévu (voir la
figure 4).
Les 2 flexibles avec raccord rapide d'un côté et raccord fileté
de l'autre doivent être branchés à la sortie d'eau chaude et à
l'entrée d'eau froide (ils doivent être acheminés de la plaque
arrière (voir la figure 4). En fonction de l'endroit d'installation
(pose du côté gauche ou du côté droit), enfoncer le trou à
défoncer droit ou gauche requis de la plaque arrière.
Appliquer le passe-câble sur les bords des trous à défoncer
pour protéger la tuyauterie flexible.
Si le raccord de recirculation est utilisé, brancher un tube
avec raccord fileté à ce trou et le guider également à travers
le trou dans la plaque arrière (voir la figure 4).
1 Raccord de sortie d'eau chaude (G 3/4" femelle)
2 Raccord d'entrée d'eau froide (G 3/4" femelle)
3 Raccord de sortie d'eau chaude au bas du ballon (raccord rapide)
4 Raccord d'entrée d'eau froide au bas du ballon (raccord rapide)
5 Raccord de recirculation (G 1/2" mâle)
6 Raccord d'entrée de débit de l'unité intérieure principale RKHBRD
(raccord rapide)
7 Raccord de sortie de débit de l'unité intérieure principale
RKHBRD (raccord rapide)
8 Vanne à 3 voies
9 Raccord d'entrée de débit de l'unité intérieure principale RKHBRD
au bas du ballon (raccord rapide)
10 Raccord de sortie de débit vers l'unité intérieure principale
RKHBRD au bas du ballon (raccord rapide)
Manuel d'installation
5
5
7 Fixer les panneaux de décoration inférieurs latéraux du ballon
d'eau chaude domestique sur l'unité intérieure.
1
2 2
2 2
2x
3
2 2
1
2 2
2x
3
1 Panneau décoratif
2 Trou de fixation rapide
3 Attacher avec les 2 vis
8 Raccorder la vanne de décharge de pression (non fournie,
pression d'ouverture maximale 10 bar) et vidanger.
9 Raccorder le fil de thermistance au coffret électrique de l'unité
intérieure. S'assurer que l'alimentation électrique est coupée.
Se reporter également au schéma de câblage fourni avec l'unité
intérieure.
La distance entre le câble de thermistance et le câble d'alimen-
tation électrique doit toujours être d'au moins 50 mm pour éviter
les interférences électromagnétiques
thermistance.
1 Brancher le connecteur du câble de thermistance dans la
prise X11A de la carte de circuits imprimés.
2 Fixer les câbles aux supports d'attache-câbles au moyen
d'attache-câbles pour réduire les contraintes.
3 Lors de l'acheminement des câbles, veiller à ce qu'ils ne
gênent pas le montage du couvercle de l'unité intérieure.
Ballon d'eau chaude sanitaire pour système de pompe à chaleur air/eau
1
2x
3
1
2x
3
sur le câble de
RKHTS200+260A
4PW56004-1
