A
CCESORIOS DEL TANQUE DE AGUA CALIENTE
RKHTS
SANITARIA
La instalación debe ser realizada por un técnico
autorizado y los materiales e instalación elegidos
deben cumplir la normativa local y nacional.
El equipo no está previsto para su uso en atmósferas
potencialmente explosivas.
La calidad del agua caliente sanitaria debe cumplir
los requisitos de la Directiva Europea 98/83 CE.
Debe instalarse un dispositivo de drenaje a la
conexión del agua fría en el tanque de agua caliente
sanitaria.
Por motivos de seguridad está prohibido añadir glicol
al circuito de agua.
Para evitar el estancamiento de agua es importante
que la capacidad de almacenamiento del tanque de
agua caliente doméstica cumpla con el consumo
diario de agua caliente sanitaria.
En los casos durante largos períodos de tiempo en
los que no se produce consumo de agua caliente, el
equipamiento utilizado debe ser enjuagado con agua
corriente antes del uso.
La función de desinfección del equipo se especifica
en el manual de operación de la unidad interior.
Se recomienda evitar largos recorridos de tubería
entre el tanque de ACS y el punto final de toma de
agua caliente (ducha, baño, etc.), así como los
extremos ciegos.
La instalación debe cumplir la normativa local y
nacional y puede requerir la toma de medidas de
instalación higiénicas adicionales.
De conformidad con la normativa local y nacional
puede ser necesario instalar válvulas mezcladoras
termostáticas.
Nada más terminar la instalación, el tanque de agua
caliente sanitaria debe enjuagarse con agua potable.
Este proceso debe repetirse al menos una vez al día
los primeros 5 días consecutivos después de la
instalación.
Si así lo requiere la normativa local y nacional aplicable, conecte una
bomba de recirculación entre el extremo de agua caliente y la
conexión de recirculación del tanque de agua caliente doméstica.
3
1 2
4
Directrices de instalación
Tenga presentes las siguientes normas al instalar el tanque de agua
caliente sanitaria:
Lugar de instalación libre de escarcha.
La ubicación de instalación estándar del tanque de ACS es
sobre la unidad interior.
Si el espacio para mantenimiento a la izquierda y/o
derecha está limitado, considere primero todos los
pasos de instalación del módulo de la unidad interior.
El tanque de ACS también puede montarse sobre el suelo. En
ese caso es necesario utilizar el kit de instalación específico
EKFMAHTA para el tanque de ACS junto a la unidad interior y
éste debe pedirse por separado.
Manual de instalación
3
1 Conexión de recirculación
2 Conexión de agua caliente
3 Ducha
4 Bomba de recirculación
Coloque el depósito de agua caliente sanitaria en una posición
adecuada para facilitar el mantenimiento. Consulte la figura 2 y
el manual de instalación de la unidad RKHBRD.
Coloque una conexión para la válvula de alivio de presión y
drene en la entrada de agua fría.
Para evitar el contrasifonaje se recomienda instalar una válvula
antirretorno a la entrada de agua fría del tanque de agua
caliente sanitaria conforme a las disposiciones de la normativa
local y nacional vigente.
Procure que en caso de fuga el agua no pueda causar daños al
espacio de instalación y a todo lo que le rodea.
Se recomienda instalar una válvula reductora de presión a la
entrada de agua fría de acuerdo con la normativa local y
nacional.
Debe instalarse un depósito de expansión a la entrada de agua
fría de acuerdo con la normativa local y nacional.

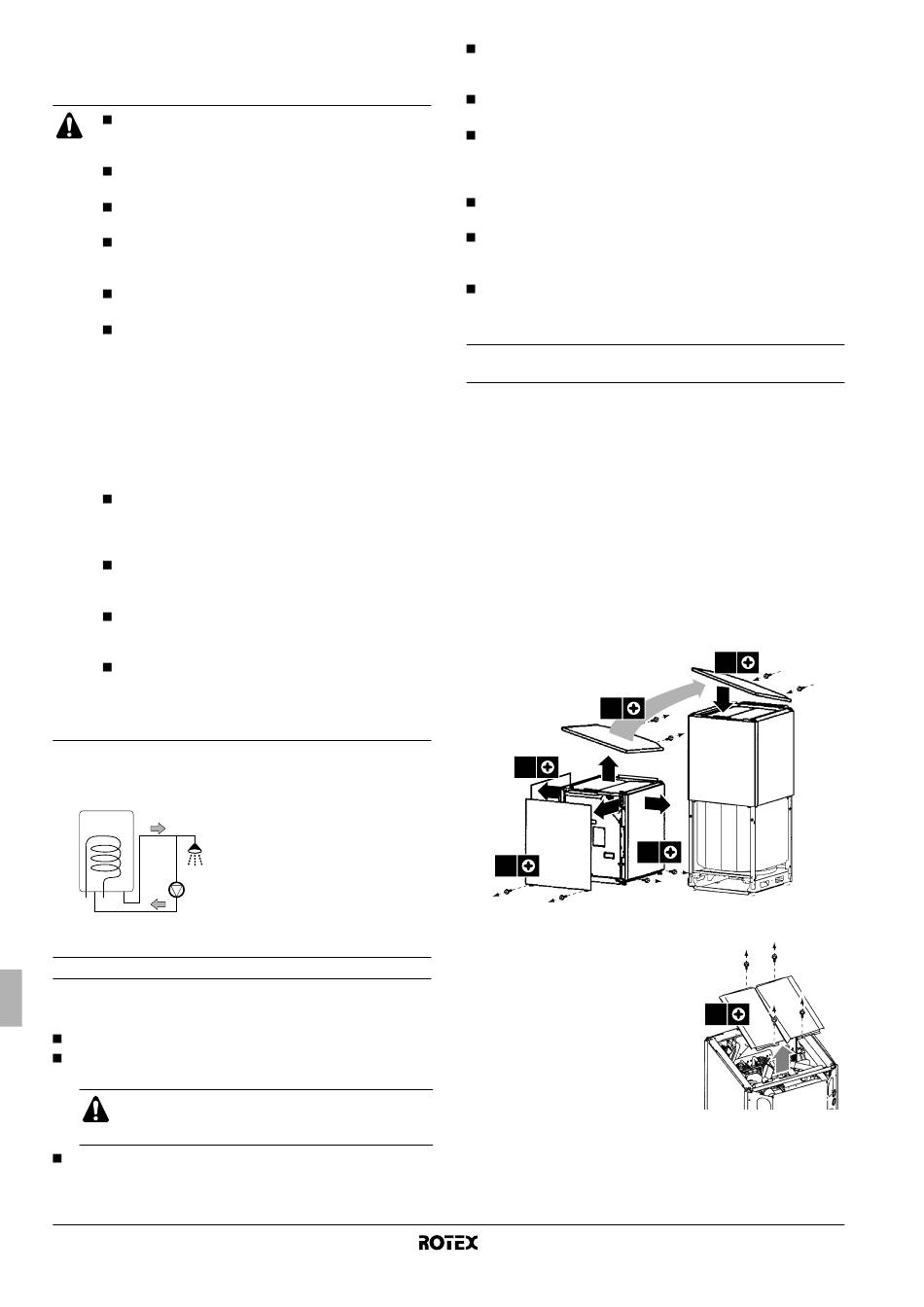

Instalación y puesta en marcha del tanque de agua
caliente sanitaria
Instalación del tanque de agua caliente en la parte
superior de la unidad interior
1 El tanque de agua caliente sanitaria debe extraerse de su
embalaje conforme a las instrucciones de la hoja de
desembalaje.
2 Compruebe si están todos los accesorios del tanque de agua
caliente sanitaria (consulte "Accesorios" en la página 1).
3 Extraiga el panel decorativo delantero y la placa superior de la
unidad interior.
Para extraer el panel decorativo delantero, retire los dos tornillos
inferiores y desenganche el panel.
Coloque la placa superior de la unidad interior en el módulo de
depósito de agua sanitaria.
2x
2x
2
1
1
2x
4 Conexión de la válvula de 3 vías
1 Extraiga la placa de drenaje
sobre la unidad interior antes de
instalar la válvula de 3 vías.
Tanque de ACS para instalaciones con bomba de calor aire-agua
2x
3
1
1
2x
4x
RKHTS200+260A
4PW56004-1
