Prezentarea sumară a unităţii
Întregul sistem (unitate interioară şi unitate exterioară) este
conceput pentru a funcţiona în combinaţie cu un rezervor
de apă menajeră caldă Rotex. În cazul în care se utilizează
un alt rezervor în combinaţie cu unitatea interioară Rotex,
Rotex nu poate garanta nici buna funcţionare, nici
fiabilitatea sistemului. Din aceste motive, Rotex nu poate
emite garanţii pentru un astfel de sistem.

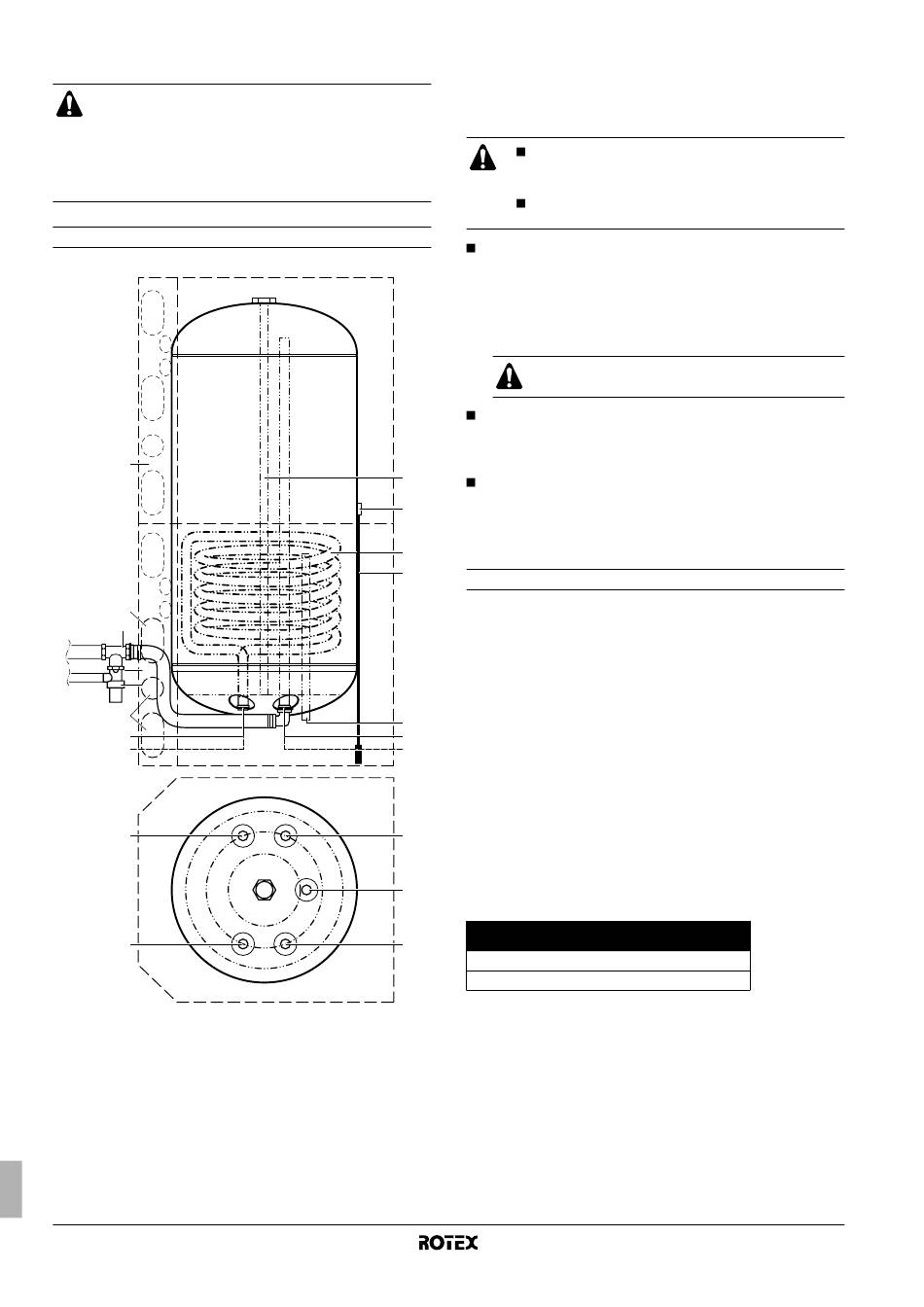

Componente principale

13
14
2
3
4
15
7
9
7
9
1
Racord de apă caldă
2
Teu (procurare la faţa locului)
3
Racordul supapei de siguranţă
4
Supapă de siguranţă (procurare la faţa locului)
5
Orificiu de recirculare
6
Priza termistorului
7
Racord admisie
8
Serpentina schimbătorului de căldură
9
Racord retur
10
Racord de apă rece
11
Termistor
Manual de instalare
2
12
Anod
13
Carcasa
14
Orificii prestabilite
Dispozitive de siguranţă
Racordurile supapei de siguranţă a rezervorului de
apă menajeră caldă nu pot fi utilizate pentru alte
scopuri.
Acest rezervor de apă menajeră caldă poate fi utilizat
numai cu o unitate interioară RKHBRD.
Dispozitiv de protecţie termică — Unitatea interioară RKHBRD
este echipată cu un dispozitiv de protecţie termică. Dispozitivul
de protecţie termică este activat când temperatura devine prea
înaltă. Când este activat, dispozitivul de protecţie trebuie resetat
pe unitatea interioară prin apăsarea butonului roşu (pentru
acces, scoateţi panourile decorative aşa cum este indicat în
manualul unităţii interioare).
Decuplaţi alimentarea de la reţea înainte de a
deschide panourile decorative ale unităţii interioare.
Supapa de siguranţă — o supapă de siguranţă (procurare la faţa
locului) în conformitate cu reglementările locale şi naţionale
relevante, şi cu o presiune de deschidere de maxim 10 bar
trebuie conectată la racordul supapei de siguranţă.
12
Dacă o conductă de evacuare este racordată la dispozitivul de
siguranţă, ea trebuie instalată într-o pantă descendentă
6
continuă şi într-un mediu fără pericol de îngheţ. Ea trebuie
lăsată deschisă spre atmosferă.
8
11
Schemă generală
Schemă generală, vezi figura 2.
1
Racordul ieşirii apei calde (G 3/4" femeiesc)
2
Racordul intrării apei reci (G 3/4" femeiesc)
3
Racordul ieşirii apei calde la fundul rezervorului (cuplaj rapid)
4
Racordul intrării apei reci la fundul rezervorului (cuplaj rapid)
5
Racordul recirculării (G 1/2" bărbătesc)
5
1
6
Racordul intrării fluxului din unitatea interioară principală
10
RKHBRD (cuplaj rapid)
7
Racordul ieşirii fluxului la unitatea interioară principală RKHBRD
(cuplaj rapid)
8
Ventil cu 3 căi
9
Racordul intrării fluxului din unitatea interioară principală
RKHBRD la fundul rezervorului (cuplaj rapid)
1
10
Racordul returului la unitatea interioară principală RKHBRD la
fundul rezervorului (cuplaj rapid)
11
Orificii prestabilite pentru tubulatura de apă
5
12
Picioare de orizontalizare (numai unitatea RKHBRD)
Model de rezervor de apă menajeră
caldă
10
RKHTS200A
RKHTS260A
H
2010 mm
2285 mm
RKHTS200+260A
Rezervor de apă menajeră caldă
pentru sistem de pompă termică aer la apă
4PW56004-1
