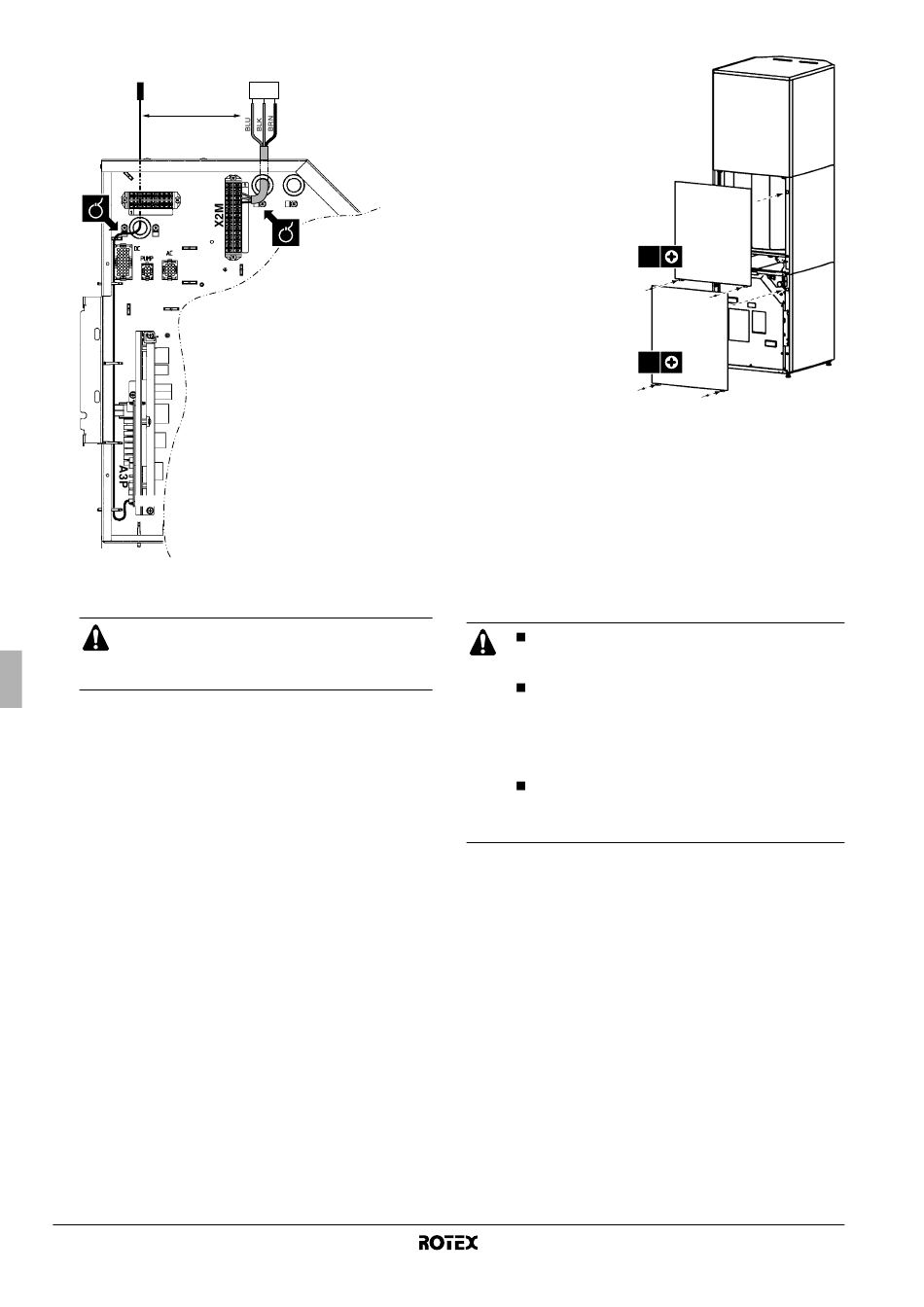

Hinweis: Es wird nur die relevante bauseitige Verkabelung
gezeigt.
>50 mm
X11A
10 Auf der Inneneinheit das Ablaufblech wieder anbringen.
11 Inbetriebnahme
Die Brauchwassertank-Rohrschlange muss über den
Wassereinlass bei der Inneneinheit mit Wasser gefüllt
werden. Darauf achten, dass kein Schmutz ins
System eindringt.
Um den Brauchwassertank mit Wasser zu füllen, gehen Sie wie
folgt vor:
1 Öffnen Sie der Reihe nach alle Heißwasserhähne, damit die
Luft aus dem Rohrsystem austreten kann.
2 Öffnen Sie das Ventil zum Einlassen von Kaltwasser. Achten
Sie darauf, dass die Zierblenden von Brauchwassertank und
Inneneinheit ausgerichtet sind.
3 Nachdem alle Luft entwichen ist, alle Wasserhähne
schließen.
4 Das System auf Leckagen hin überprüfen.
5 Das Druckentlastungsventil manuell betätigen, um sicher-
zustellen, dass das Wasser frei durch das Abflussrohr fließen
kann. (Den Knopf nach links drehen.) Zur Position des
Druckentlastungsventils
Seite 2.
Installationsanleitung
6
3-way
valve
N Y L
3 3
4 4
5 5
siehe "Hauptkomponenten"
12 Die vordere Zierblende
des Brauchwassertanks
wieder anbringen.
13 Die vordere Zierblende
der Inneneinheit wieder
anbringen.
Den Brauchwassertank
installieren
Siehe die Anleitung, die zum Lieferumfang des EKFMAHTA-Kits
gehört.
W
ARTUNG
Um einen optimalen Betrieb der Anlage zu gewährleisten, müssen in
regelmäßigen Abständen eine Reihe von Kontrollen und Inspek-
tionen der Anlage und der Verkabelung vor Ort durchgeführt werden.
Jede Inspektion muss von einem zertifizierten
Fachmann
Benutzer.
Bevor Wartungs- oder Reparaturarbeiten durch-
geführt werden, immer erst im Verteilerschrank den
Netzschalter auf Aus schalten, die Sicherungen
herausnehmen oder die elektrische Verbindung durch
entsprechende Schalterstellung an der Sicherungs-
einrichtung unterbrechen.
Vergewissern Sie sich vor der Aufnahme von
Wartungs- oder Reparaturmaßnahmen, dass auch
die Stromversorgung der Außeneinheit abgeschaltet
ist.
Die beschriebenen Kontrollen müssen mindestens 1-mal im Jahr
von einer Fachkraft durchgeführt werden.
1 Druckentlastungsventil des Brauchwassertanks (bauseitig zur
Verfügung zu stellen).
Prüfen Sie, ob das Druckentlastungsventil am Brauchwasser-
tank ordnungsgemäß funktioniert.
auf
2 Die Frontblende abnehmen, um das System auf Wasser-
Leckagen zu überprüfen (erst die Frontblende der Inneneinheit
entfernen).
2x
2x
neben der Inneneinheit
durchgeführt werden, nicht
RKHTS200+260A
Brauchwassertank für Luft-Wasser-Wärmepumpe
