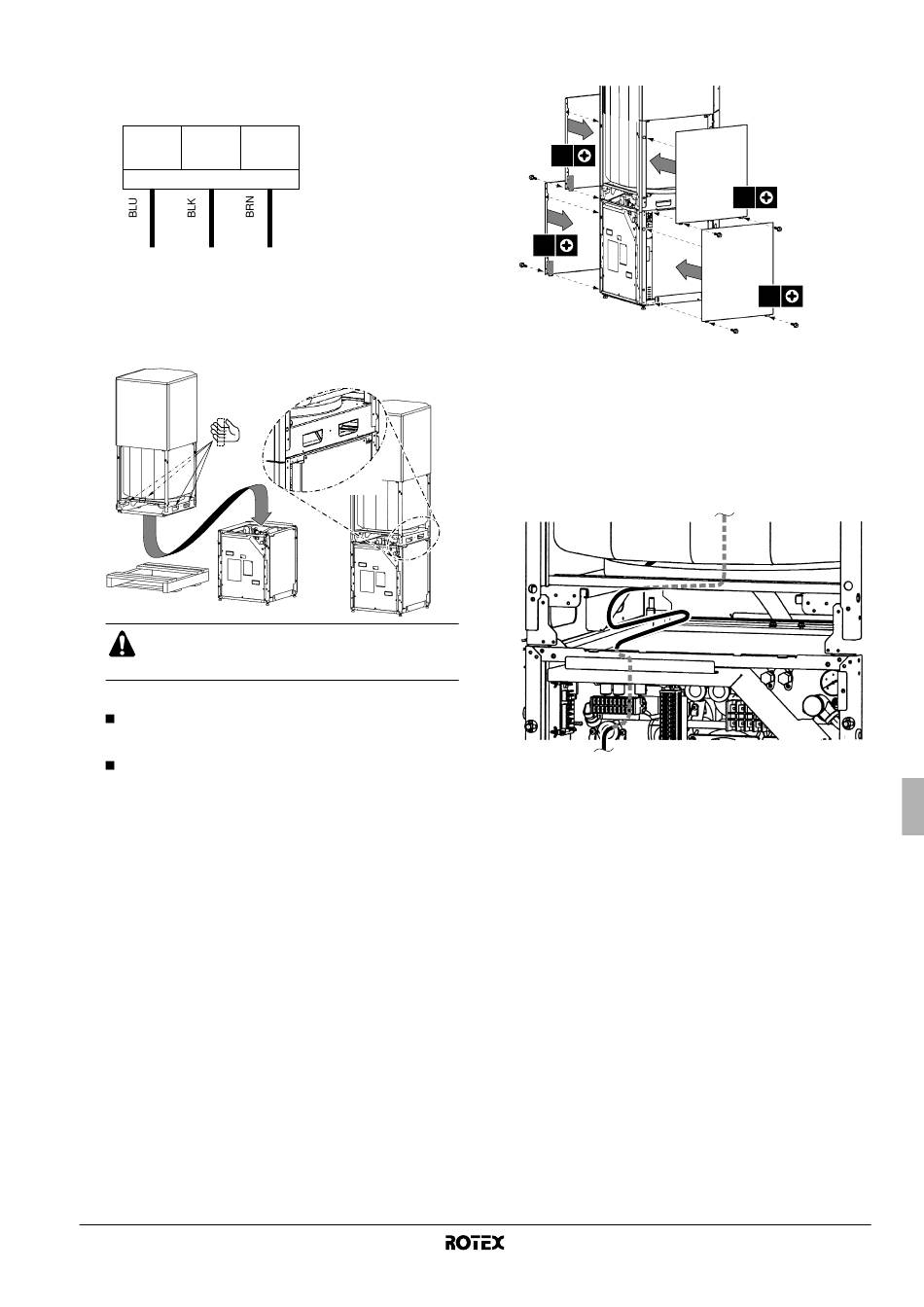

9 Eseguire il cablaggio nel quadro elettrico dell'unità interna in
base alla seguente figura: (assicurarsi che l'alimentazione
sia disattivata)
X2M
3
4
Valvola tridirezionale
N
Y
L
Assicurarsi di seguire i percorsi di cablaggio corretti all'interno
dell'unità (indicati nel manuale d'installazione dell'unità interna).
Vedere anche lo schema elettrico in dotazione con l'unità
interna.
5
Montare il modulo del serbatoio sopra l'unità interna, utilizzando
i fori di sollevamento.
A causa del peso del serbatoio dell'acqua calda per
usi domestici, è consigliabile che il sollevamento e il
posizionamento siano eseguiti da due persone.
6
Collegare i tubi flessibili come indicato nella figura 4.
I 2 tubi flessibili con collegamenti ad accoppiamento rapido
su entrambi i lati devono essere collegati alla serpentina
prevista (vedere la figura 4).
I 2 tubi flessibili con collegamento ad accoppiamento rapido
su un lato e collegamento filettato sull'altro devono essere
collegati all'uscita dell'acqua calda e all'ingresso dell'acqua
fredda (stendendoli dalla piastra posteriore, come mostrato
nella figura 4). In base alla posizione di installazione (lato
destro o sinistro), aprire il foro destro o sinistro sulla piastra
posteriore. Applicare la guarnizione ai bordi dei fori ciechi per
proteggere i tubi flessibili.
Se è in uso il collegamento di ricircolo, collegare un tubo con
collegamento filettato a tale foro e guidarlo attraverso un foro
nella piastra posteriore (vedere la figura 4).
1
Attacco per l'uscita dell'acqua calda (G 3/4" femmina)
2
Attacco per l'entrata dell'acqua fredda (G 3/4" femmina)
3
Attacco per l'uscita dell'acqua calda nella parte inferiore del
serbatoio (accoppiamento rapido)
4
Attacco per l'entrata dell'acqua fredda nella parte inferiore del
serbatoio (accoppiamento rapido)
5
Collegamento di ricircolo (G 1/2" maschio)
6
Collegamento del flusso in entrata dall'unità interna principale
RKHBRD (accoppiamento rapido)
7
Collegamento di ritorno in uscita all'unità interna principale
RKHBRD (accoppiamento rapido)
8
Valvola tridirezionale
9
Collegamento del flusso in entrata dall'unità interna principale
RKHBRD nella parte inferiore del serbatoio
(accoppiamento rapido)
10
Collegamento di ritorno in uscita all'unità interna principale
RKHBRD nella parte inferiore del serbatoio
(accoppiamento rapido)
RKHTS200+260A
Serbatoio dell'acqua calda per usi domestici
per sistema a pompe di calore aria-acqua
4PW56004-1
5
7
Fissare i pannelli decorativi inferiori laterali del serbatoio
dell'acqua calda per usi domestici all'unità interna.
1
2
2
2
2
2x
3
2
2
1
2
2
2x
3
1
Pannello decorativo
2
Foro di fissaggio rapido
3
Fissare con 2 viti
8
Collegare la valvola di sicurezza (non di fornitura, pressione di
apertura massima 10 bar) e lo scarico.
9
Collegare il filo del termistore al quadro elettrico dell'unità
interna. Assicurarsi che l'alimentazione sia disattivata. Vedere lo
schema elettrico in dotazione con l'unità interna.
La distanza tra il cavo del termistore e il cavo di alimentazione
deve sempre essere almeno 50 mm per impedire le interferenze
elettromagnetiche sul cavo del termistore.
1 Inserire il connettore del cavo del termistore nella presa
X11A sulla PCB.
2 Fissare i cavi agli appositi supporti utilizzando le fascette per
garantire la resistenza alle sollecitazioni.
3 Durante la stesura dei cavi, verificare che non ostacolino il
montaggio del coperchio dell'unità interna.
1
2x
3
1
2x
3
Manuale d'installazione
