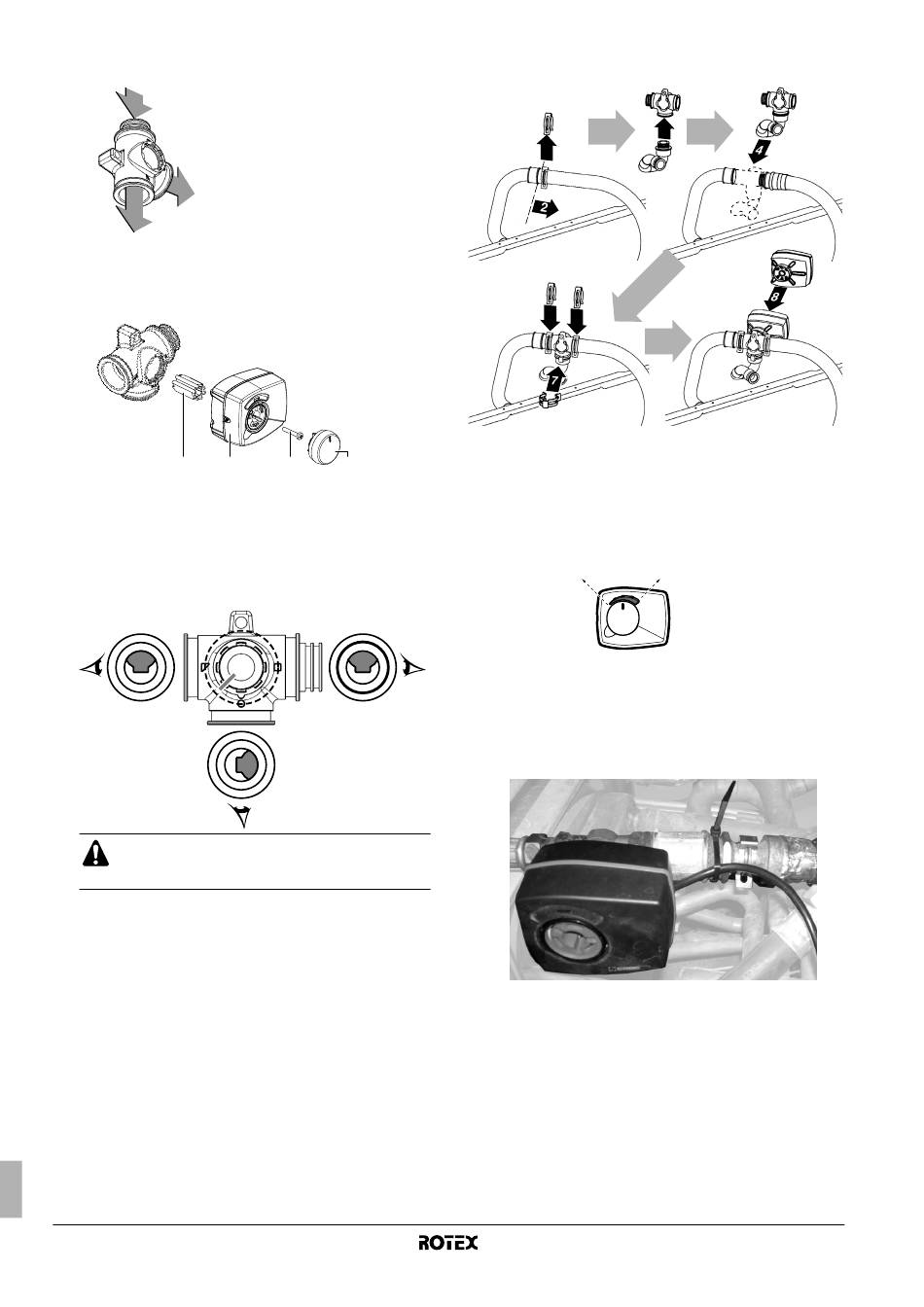

2 Poziţia de instalare.
Ventilul cu 3 căi trebuie instalat în unitatea interioară.
1
2
3
3 Despachetaţi corpul ventilului cu 3 căi şi motorul ventilului cu
3 căi.
Verificaţi ca următoarele accesorii să fie furnizate împreună
cu motorul.
2
1
1 Manşon
2 Capacul motorului ventilului
3 Şurub
4 Rotiţi butonul
4 Puneţi manşonul pe ventil şi rotiţi ventilul astfel încât
manşonul să fie poziţionat în conformitate cu figura mai jos.
Dacă ventilul nu este poziţionat astfel înainte de
montarea motorului, ventilul va permite trecerea apei
menajere şi a încălzirii încăperii în timpul exploatării.
Manual de instalare
4
1 De la unitatea interioară
2 Spre rezervorul de apă
menajeră caldă
3 Spre încălzirea încăperii
3 4
5 Instalaţi corpul ventilului cu 3 căi în tubulatură.
Consultaţi figura de mai jos înainte de efectuarea conexiunii.
A
3
1
A
5
6
6 Împingeţi motorul pe manşon.
Aveţi grijă să nu rotiţi manşonul în timpul acestei acţiuni,
pentru a menţine poziţia ventilului aşa cum este fixată în
timpul treptei 4.
7 Puneţi butonul rotitor pe capacul motorului ventilului după
cum este prezentat mai jos.
Încălzirea încăperii Rezervorul de apă menajeră caldă
Asiguraţi-vă că butonul rotitor este complet apăsat înăuntru
permiţând să fie acţionat automat de unitate. Dacă butonul
rotitor este ridicat uşor, este posibilă acţionarea manuală.
8 Aveţi grijă să fixaţi ferm cordonul de alimentare pe corpul
ventilului cu 3 căi cu o clemă de cablu procurată la faţa
locului, aşa cum e prezentat în figura de mai jos.
