Rotex RKHTS200A Manuel D'installation page 6

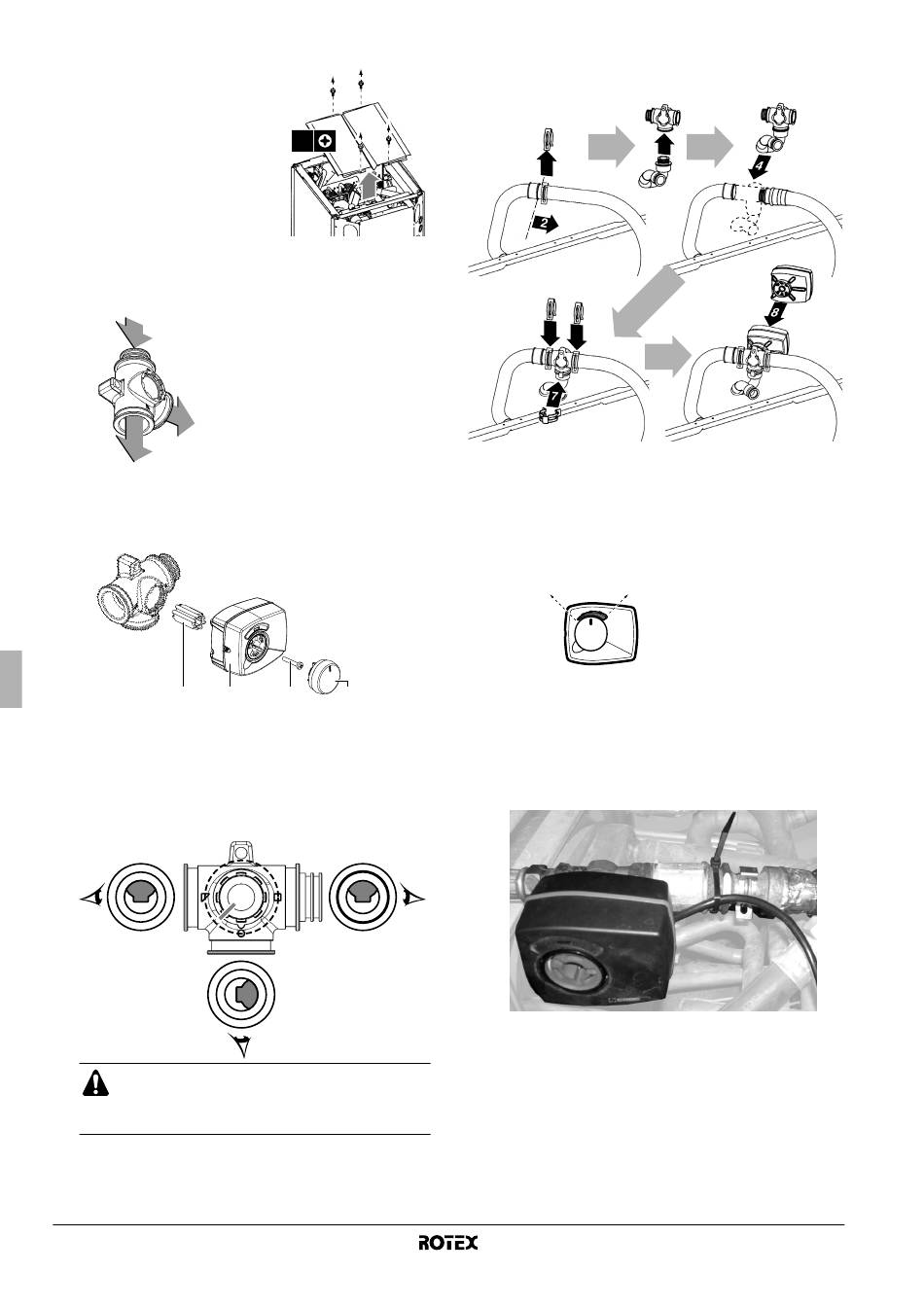

4 3-Wege-Ventil anschließen
1 Oben auf der Inneneinheit erst
das Ablaufblech abnehmen,
bevor Sie das 3-Wege-Ventil
installieren.
2 Installationsposition.
In der Inneneinheit muss das 3-Wege-Ventil installiert
werden.
1
2
3
3 Nehmen Sie den Korpus des 3-Wege-Ventils und den Motor
des 3-Wege-Ventils aus der Verpackung.
Überprüfen Sie, dass zusammen mit dem Motor die
folgenden Zubehörteile geliefert worden sind.
2
1
1 Hülse
2 Gehäuse des Ventilmotors
3 Schraube
4 Drehknopf
4 Die Hülse auf das Ventil setzen und das Ventil so drehen,
dass die Hülse so wie in der Zeichnung unten positioniert ist.
Wenn das Ventil vor der Installation des Motors nicht
auf diese Weise positioniert wird, wird das Ventil beim
Betrieb sowohl den Zufluss zum Brauchwassertank
als auch zur Raumheizung zulassen.
Installationsanleitung
4
4x
1 Von Inneneinheit
2 Zum Brauchwassertank
3 Zur Raumheizung
3 4
5 Den Korpus des 3-Wege-Ventils im Rohrsystem installieren.
Beachten Sie die Abbildung unten, bevor Sie den Anschluss
vornehmen.
A
3
1
A
5
6
6 Den Motor auf die Hülse schieben.
Darauf achten, dass die Hülse dabei nicht gedreht wird,
damit die in Schritt 4 festgelegte Ventilposition erhalten
bleibt.
7 Den Drehknopf auf das Ventilmotorgehäuse setzen - siehe
Abbildung unten.
Raumheizung Brauchwassertank
Darauf achten, dass der Drehknopf vollständig eingeschoben
ist, damit er von der Einheit automatisch betätigt werden
kann. Wird der Drehknopf ein wenig angehoben, kann er
manuell betätigt werden.
8 Das Stromversorgungskabel mit einem bauseitig zu liefern-
den Kabelbinder fest am Korpus des 3-Wege-Ventils fixieren
- siehe Abbildung unten.
Brauchwassertank für Luft-Wasser-Wärmepumpe
RKHTS200+260A
4PW56004-1
