4

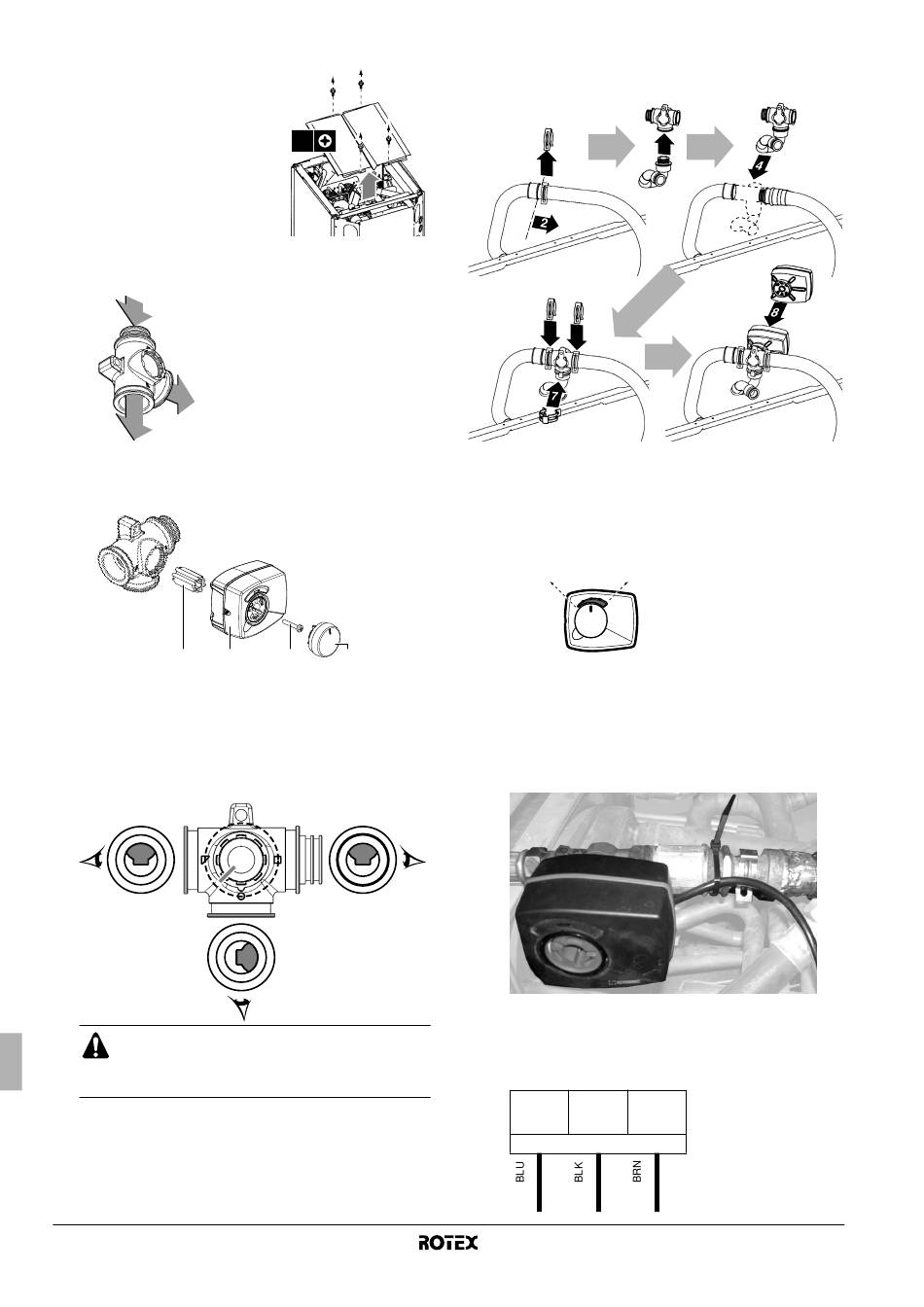

Ligue a válvula de 3 vias
1 Retire a placa de drenagem do
cimo da unidade interior, antes
de instalar a válvula de 3 vias.
2 Posição de instalação.
A válvula de 3 vias tem de ser instalada na unidade interior.
1
2
3
3 Desembale o corpo e o motor da válvula de 3 vias.
Confirme se foram fornecidos com o motor os acessórios
que se seguem.
2
1
1
Manga
2
Tampa do motor da válvula
3
Parafuso
4
Manípulo
4 Ponha a manga na válvula e rode esta para que a manga
fique na posição indicada na figura que se segue.
Se a válvula não ficar nesta posição antes de se
montar o motor, cederá passagem tanto a água
doméstica como a aquecimento ambiente durante o
funcionamento.
Manual de instalação
4
4x
1
Da unidade interior
2
Para o tanque de água quente
doméstica
3
Para aquecimento ambiente
3
4
5 Instale o corpo da válvula de 3 vias na tubagem.
Consulte a figura que se segue antes de efectuar as
conexões.
A
3
1
A
5
6
6 Empurre o motor contra a manga.
Certifique-se de que a manga não roda durante esta acção,
para manter a válvula na posição regulada no passo 4.
7 Coloque o manípulo na tampa do motor da válvula, como se
mostra de seguida.
Aquecimento
Tanque de água quente
ambiente
doméstica
Certifique-se de que o manípulo é empurrado completa-
mente para dentro, para que possa ser controlado
automaticamente pela unidade. Se o manípulo for levantado
ligeiramente, é possível a utilização manual.
8 Certifique-se de fixar bem o cabo de alimentação ao corpo
da válvula de 3 vias, com uma braçadeira de cabos
(fornecimento local), como se indica na figura seguinte.
9 Efectue as ligações eléctricas na caixa de distribuição da
unidade interior, segundo a figura que se segue (certifique-
se de que a alimentação está desligada):
X2M
3
4
5
Válvula de 3 vias
N
Y
L
para o sistema de bomba de calor ar-água
RKHTS200+260A
Tanque de água quente doméstica
4PW56004-1
