4

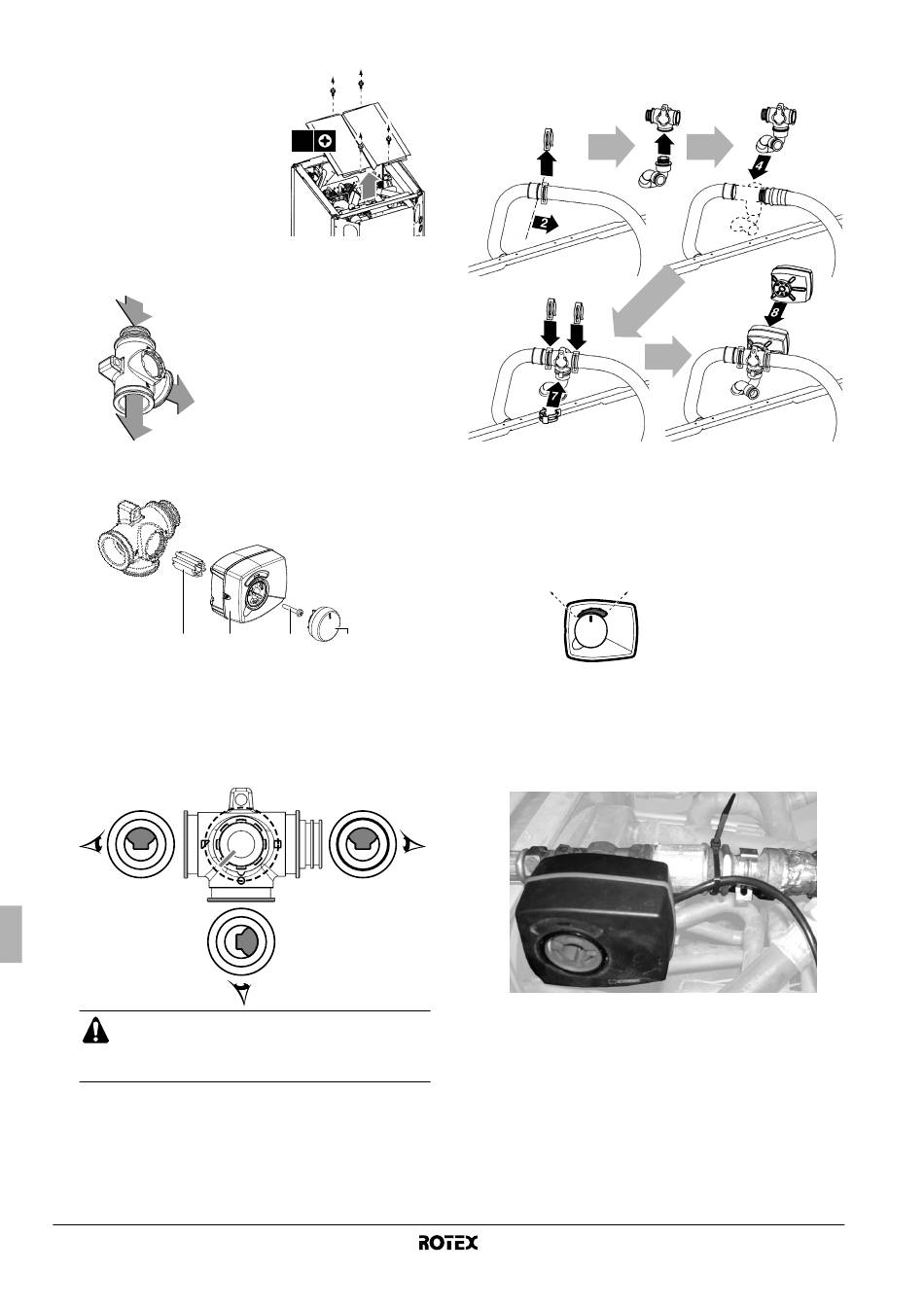

Sluit de 3-wegsklep aan
1 Verwijder de aftapplaat bovenop
de binnenunit alvorens u de
3-wegsklep installeert.
2 Installatiestand.
De 3-wegsklep moet in de binnenunit worden geïnstalleerd.
1
2
3
3 Pak het 3-wegsklephuis en de 3-wegsklepmotor uit.
Controleer of de volgende accessoires bij de motor zitten.
2
1
1
Bus
2
Deksel klepmotor
3
Schroef
4
Draaiknop
4 Zet de bus op de klep en draai de klep zo dat de bus staat
zoals aangegeven op de afbeelding hieronder.
Als de klep niet op deze manier staat voordat de
motor wordt gemonteerd, laat de klep zowel
verwarmen van water voor huishoudelijk gebruik als
verwarmen van ruimten toe.
Montagehandleiding
4
4x
1
Van binnenunit
2
Naar tank voor warm water voor
huishoudelijk gebruik
3
Naar ruimteverwarming
3
4
5 Installeer het 3-wegsklephuis in de leiding.
Zie de onderstaande afbeelding voordat u de aansluiting
uitvoert.
A
3
1
A
5
6
6 Duw de motor op de bus.
De bus mag hierbij niet draaien zodat de klep in de stand van
stap 4 blijft.
7 Zet de draaiknop op het klepmotordeksel zoals hieronder
getoond.
Tank voor warm water voor
Ruimteverwarming
huishoudelijk gebruik
Controleer of de draaiknop volledig ingedrukt is zodat hij
automatisch wordt geregeld door de unit. Als de draaiknop
iets uitsteekt, is handmatige bediening mogelijk.
8 Maak de voedingskabel goed vast op het klephuis van de
3-wegsklep met een lokaal geleverde kabelbinder zoals te
zien op onderstaande afbeelding.
Tank voor warm water voor huishoudelijk gebruik
voor lucht-water-warmtepompsysteem
RKHTS200+260A
4PW56004-1
