6 Esnek hortumları şekil 4 üzerinde gösterildiği gibi bağlayın.
Her iki tarafta çabuk bağlantı elemanına sahip 2 adet esnek
hortum önceden belirlenmiş
takılmalıdır (bkz. şekil 4).
Bir tarafta çabuk bağlantı elemanına ve diğer tarafta vidalı
bağlantıya sahip 2 adet esnek hortum sıcak su çıkışına ve
soğuk su girişine takılmalıdır (arka plakadan dışarıya
yönlendirilmeleri gerekir (bkz. şekil 4)). Montaj konumuna
bağlı olarak (sol ya da sağ taraftan montaj), arka plakadan
dışarıya gereken sağ veya sol montaj deliklerini açın. Esnek
boruları korumak için açılan montaj deliklerinin kenarlarına
koruma halkasını uygulayın.
Sirkülasyon bağlantısı kullanılıyorsa, bu deliğe vidalı
bağlantıya sahip bir boru bağlayın ve bunu da arka plakadaki
bir delikten yönlendirin (bkz. şekil 4).
1 Sıcak su çıkış bağlantısı (G 3/4" Dişi)
2 Soğuk su giriş bağlantısı (G 3/4" Dişi)
3 Deponun alt kısmındaki sıcak su çıkış bağlantısı (çabuk
bağlantı elemanı)
4 Deponun alt kısmındaki soğuk su giriş bağlantısı (çabuk
bağlantı elemanı)
5 Sirkülasyon bağlantısı (G 1/2" Erkek)
6 Ana RKHBRD iç üniteden gelen akış giriş bağlantısı
(çabuk bağlantı elemanı)
7 Ana RKHBRD iç üniteye giden dönüş çıkış bağlantısı
(çabuk bağlantı elemanı)
8 3 yollu vana
9 Ana RKHBRD iç üniteden gelen deponun alt kısmındaki akış giriş
bağlantısı (çabuk bağlantı elemanı)
10 Ana RKHBRD iç üniteye giden deponun alt kısmındaki dönüş
çıkış bağlantısı (çabuk bağlantı elemanı)

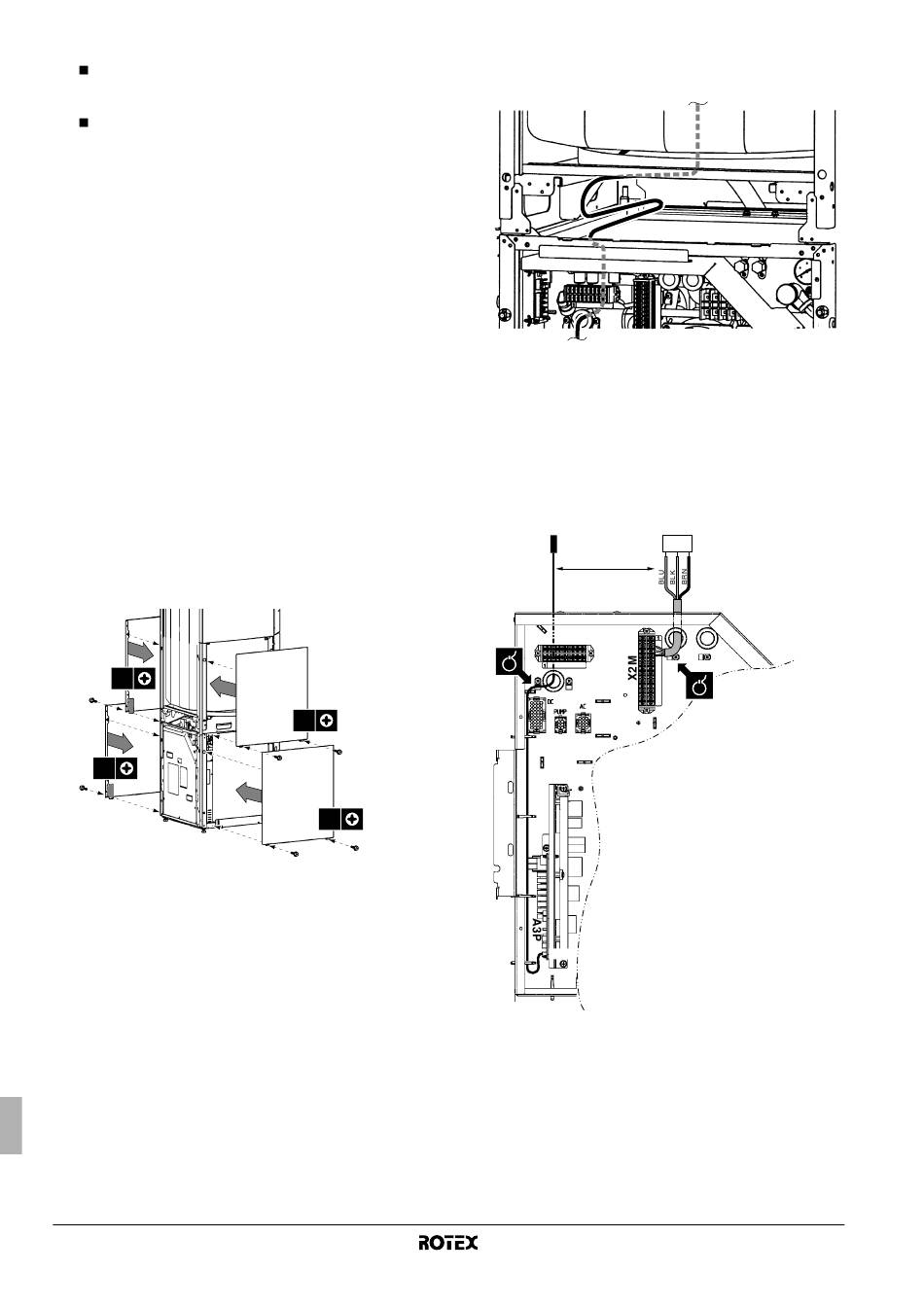

7 Kullanım sıcak su deposunun yan alt dekorasyon panellerini iç
üniteye tespit edin.
1
2 2
2 2
2x
3
2 2
1
2 2
2x
3
1 Dekorasyon paneli
2 Çabuk tespit deliği
3 2 vida ile bağlayın
8 Basınç boşaltma valfını (sahadan temin edilir, açma basıncı
maksimum 10 bar) bağlayın ve tahliye edin.
Montaj kılavuzu
5
serpantin bağlantısına
1
2x
3
1
2x
3
9 Termistör kablosunu iç ünite anahtar kutusuna bağlayın. Güç
beslemesinin kapatıldığından emin olun. İç ünite ile verilen kablo
bağlantı şemasına bakın.
Termistör kablosu ile güç besleme kablosu arasındaki mesafe,
termistör kablosu üzerindeki elektromanyetik girişimi önlemek
için her zaman en az 50 mm olmalıdır.
1 Termistör kablo konektörünü PCB üzerindeki X11A soketine
takın.
2 Gerginliğin alınmasını sağlamak için kabloları kablo bağları
ile kablo bağı tespitlerine sabitleyin.
3 Kabloları dışarıya yönlendirirken, bunların iç ünite kılıfının
takılmasına mani olmamasına dikkat edin.
Not: yalnız ilgili saha kabloları gösterilmiştir.
>50 mm
X11A
10 Drenaj plakasını iç ünite üzerine tekrar takın.
Hava su tipi ısı pompa sistemi için kullanım sıcak su deposu
3-way
valve
N Y L
3 3
4 4
5 5
