I
NSTALLATION DU BALLON D
RKHTS
SANITAIRE
L'installation sera effectuée par un technicien agréé,
le choix des matériaux et l'installation seront
conformes aux normes locale et nationale.
L'équipement n'est pas destiné à une utilisation dans
une atmosphère potentiellement explosive.
La qualité de l'eau chaude sanitaire doit être
conforme à la directive européenne 98/83 CE.
Un dispositif de vidange doit être installé sur le
raccord d'eau froide du ballon d'eau chaude sanitaire.
Pour des raisons de sécurité, il n'est pas permis
d'ajouter aucun type de glycol au circuit d'eau.
Pour éviter la stagnation de l'eau, il est important que
la capacité de stockage du ballon d'eau chaude
sanitaire réponde à la consommation quotidienne de
l'eau chaude sanitaire.
Dans les cas où il n'y aurait pas de consommation
d'eau chaude pendant des périodes prolongées,
l'équipement doit être rincé avec de l'eau fraîche
avant emploi.
La fonction de désinfection prévue sur l'appareil est
spécifiée dans le mode d'emploi de l'unité intérieure.
Il est recommandé d'éviter les longues tuyauteries
entre le ballon d'eau chaude sanitaire et le point de
prélèvement d'eau chaude (douche, baignoire, ...) et
d'éviter les culs-de-sac.
L'installation doit être conforme à la réglementation
locale et nationale et peut nécessiter des mesures
d'installation hygiéniques supplémentaires.
Conformément à la réglementation locale et natio-
nale, il peut être nécessaire d'installer des vannes de
mélange thermostatiques.
Immédiatement après l'installation, le ballon d'eau
chaude sanitaire doit être rincé à l'eau fraîche. Cette
procédure doit être répétée au moins une fois par jour
les 5 premiers jours suivant l'installation.
Si la réglementation locale et nationale l'exige, raccorder une pompe
de recirculation entre le point terminal d'eau chaude et le raccord de
recirculation dans le ballon d'eau chaude sanitaire.
3
1
2
4
Instructions d'installation
Garder à l'esprit les instructions suivantes lors de l'installation du
ballon d'eau chaude sanitaire.
L'emplacement d'installation est exempt de givre.
L'emplacement d'installation standard du ballon d'eau chaude
domestique correspond au dessus de l'unité intérieure.
Si l'espace de service disponible du côté gauche et/ou
droit est limité, tenir compte dans un premier temps
de toutes les étapes d'installation du module intérieur.
Le ballon d'eau chaude sanitaire peut être monté au sol
également. Dans le cas, le kit de connexion EKFMAHTA spécial
pour l'installation du ballon d'eau chaude sanitaire à côté de
l'unité intérieure est requise et peut être commandée
séparément.
Manuel d'installation
3
'
EAU CHAUDE
1
Connexion de recirculation
2
Raccord d'eau chaude
3
Douche
4
Pompe de recirculation
Placer le ballon d'eau chaude sanitaire dans une position
adéquate pour faciliter la maintenance. Se reporter à la figure 3
et au manuel installation de l'unité intérieure RKHBRD.
Prévoir une connexion pour la soupape de décharge de
pression et vidanger l'entrée d'eau froide.
Pour éviter tout siphonage, il est recommandé d'installer une
soupape de non retour sur l'entrée d'eau froide du ballon d'eau
chaude sanitaire conformément à la législation locale et
nationale.
Veiller à ce qu'en cas de fuite, l'eau ne puisse pas endommager
l'espace d'installation et ses environs.
Il est recommandé d'installer une soupape de réduction de
pression côté entrée d'eau froide conformément à la
réglementation locale et nationale.
Un vase d'expansion doit être installé sur l'entrée d'eau froide
conformément à la réglementation locale et nationale.

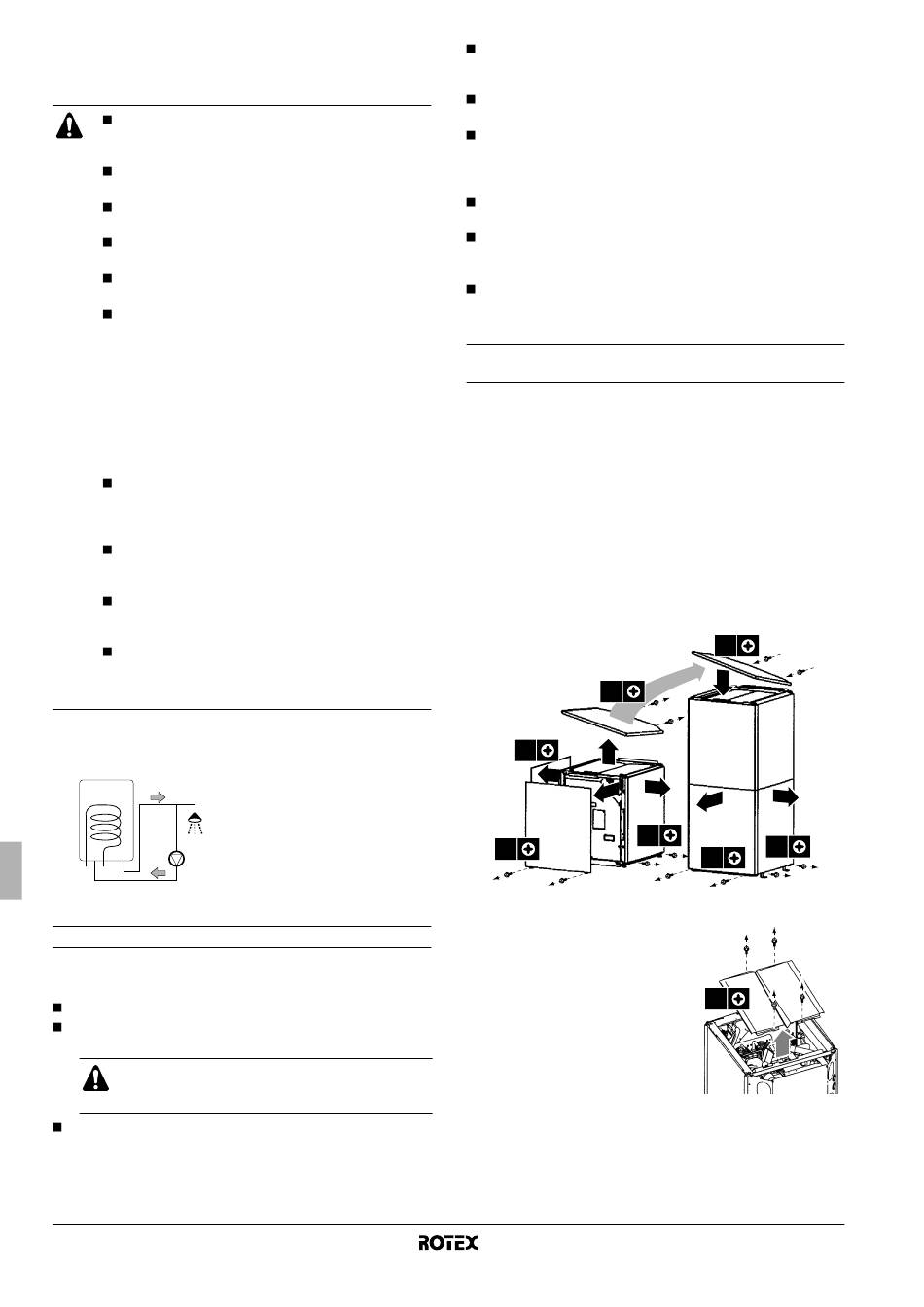

Installation et mise en service du ballon d'eau chaude
sanitaire
Pose du ballon d'eau chaude sur le dessus de l'unité
intérieure
1
Déballer le ballon d'eau chaude sanitaire conformément aux
instructions mentionnées sur la fiche d'instruction de déballage.
2
Vérifier que tous les accessoires du ballon d'eau chaude
sanitaire (voir "Accessoires" à la page 1) sont inclus.
3
Retirer le panneau de décoration avant et la plaque supérieure
de l'unité intérieure.
Pour retirer le panneau décoratif avant, déposer les 2 vis du bas
et ensuite, décrocher le panneau.
Monter la plaque supérieure de l'unité intérieure sur le module
de ballon d'eau chaude domestique.
2x
2x
2
1
1
2x
4
Raccorder la vanne 3 voies
1 Retirer la plaque de purge sur le
dessus
de
l'unité
intérieure
avant d'installer la vanne 3
voies.
Ballon d'eau chaude sanitaire pour système de pompe à chaleur air/eau
2x
3
1
1
1
2x
2x
2x
4x
RKHTS200+260A
4PW56004-1
