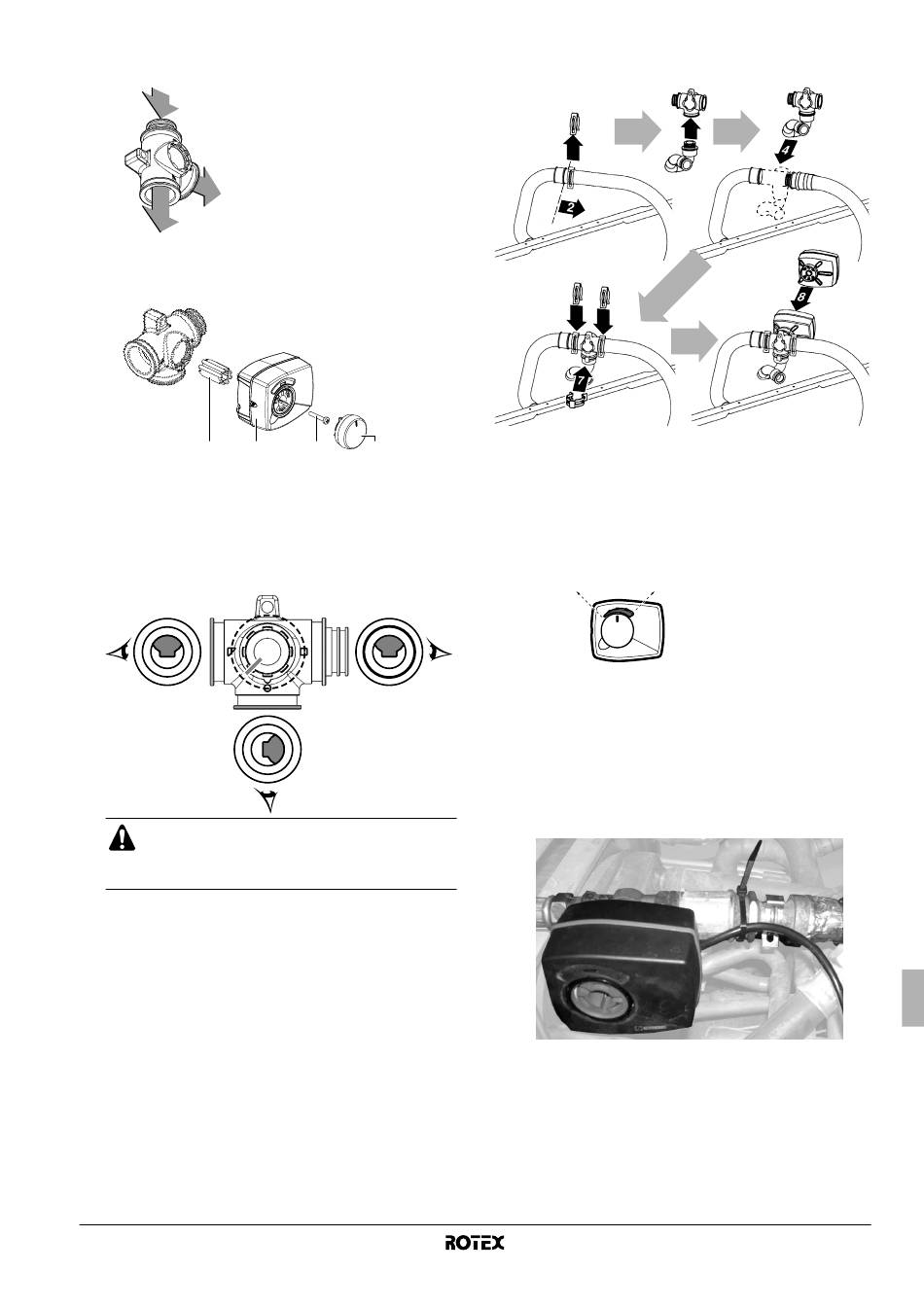

2 Posición de instalación.
La válvula de 3 vías debe instalarse en la unidad interior.
1
2
3
3 Desembale el cuerpo de la válvula de 3 vías y su motor.
Verifique se los siguientes accesorios vienen incluidos con el
motor.
2
1
1 Manguito
2 Tapa del motor de la válvula
3 Tornillo
4 Botón giratorio
4 Coloque el manguito en la válvula y gírela de forma que el
manguito quede colocado conforme a la siguiente figura.
Si la válvula no está colocada de este modo antes de
montar el motor, dará paso al agua caliente sanitaria
y a la calefacción de la habitación durante el
funcionamiento.
RKHTS200+260A
Tanque de ACS para instalaciones con bomba de calor aire-agua
4PW56004-1
1 Desde la unidad interior
2 Al tanque de ACS
3 A la calefacción de habitación
3 4
5 Instale el cuerpo de la válvula de 3 vías en la tubería.
Antes de realizar la conexión consulte la siguiente figura.
A
3
1
A
5
6
6 Empuje el motor sobre el manguito.
Asegúrese de no girar el manguito mientras realiza este
paso para mantener la posición de la válvula tal y como se
ha ajustado durante el paso 4.
7 Coloque el botón giratorio y la escala sobre la tapa del motor
de la válvula tal y como se muestra a continuación.
Calefacción de la
habitación Tanque de ACS
Asegúrese de que el botón giratorio está completamente
presionado para permitir que el botón giratorio sea
accionado automáticamente por la unidad. Si se levanta
ligeramente el botón giratorio es posible la operación
manual.
8 Asegúrese de fijar firmemente el cable de alimentación
eléctrica al cuerpo de la válvula de 3 vías mediante un cable
de suministro independiente del modo en que se indica en la
siguiente ilustración.
