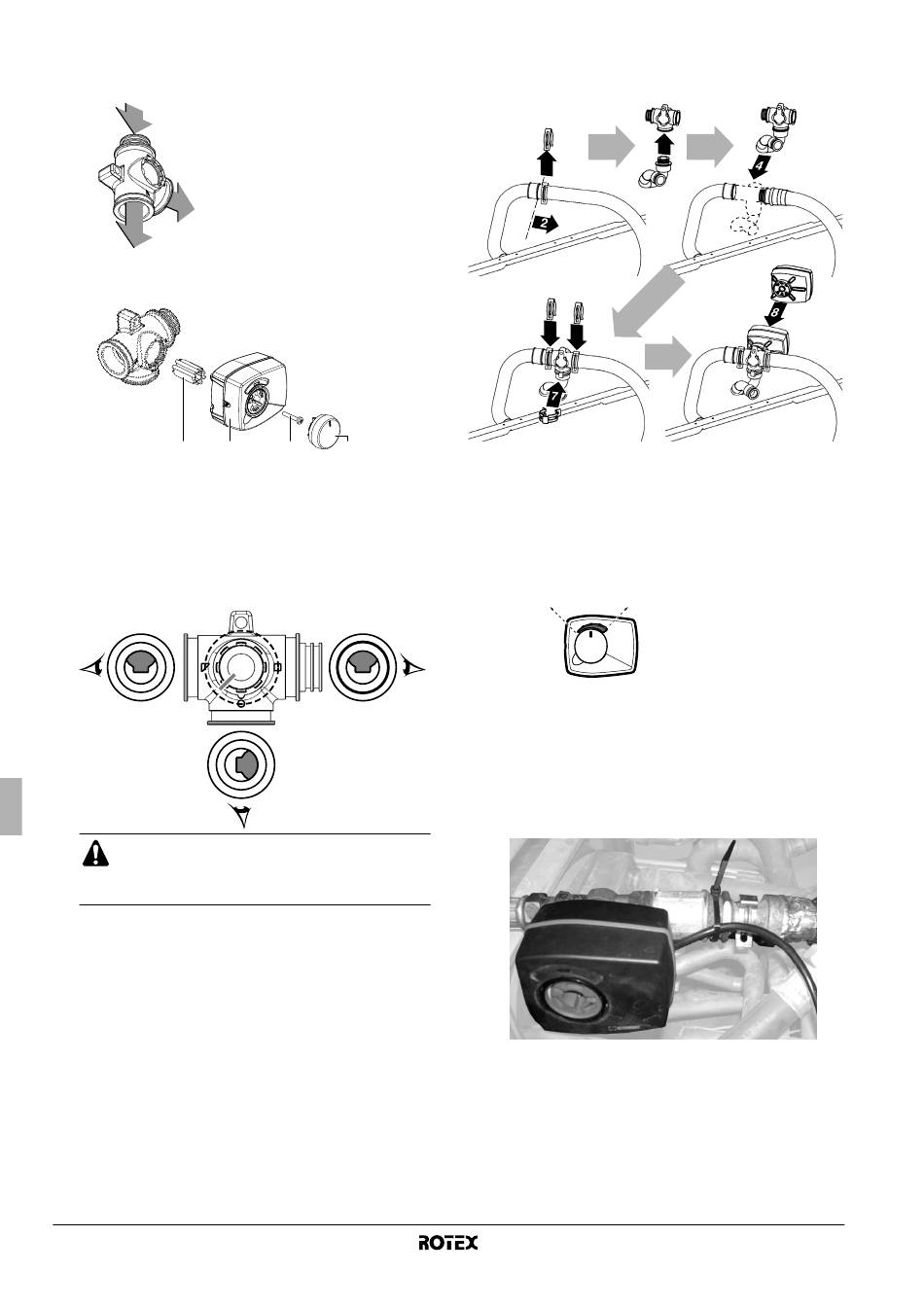

2 Posizione di installazione.
La valvola tridirezionale deve essere installata nell'unità
interna.
1
2
3
3 Disimballare il corpo e il motore della valvola tridirezionale.
Verificare che con il motore siano forniti i seguenti accessori.
2
1
1 Manicotto
2 Coperchio del motore della valvola
3 Vite
4 Ruotare la manopola
4 Posizionare il manicotto sulla valvola e ruotare la valvola in
modo che il manicotto sia posizionato come indicato nella
figura.
Se la valvola non viene posizionata in questo modo
prima di montare il motore, lascerà strada all'acqua
per usi domestici e al riscaldamento della stanza
durante il funzionamento.
Manuale d'installazione
4
1 Dall'unità interna
2 Al serbatoio dell'acqua calda
per usi domestici
3 Al riscaldamento della stanza
3 4
5 Installare il corpo della valvola tridirezionale nei tubi.
Fare riferimento alla figura sottostante prima di effettuare il
collegamento.
A
3
1
A
5
6
6 Spingere il motore sul manicotto.
Assicurarsi di non ruotare il manicotto durante questa
operazione, in modo da mantenere la posizione della valvola
impostata nel punto 4.
7 Posizionare la manopola di rotazione sul coperchio del
motore della valvola, come mostrato nella figura.
Riscaldamento Serbatoio dell'acqua calda
della stanza per usi domestici
Assicurarsi che la manopola di rotazione sia completamente
premuta per consentire
dell'unità. Se la manopola di rotazione è leggermente
sollevata, è consentito il funzionamento manuale.
8 Accertarsi di fissare saldamente il cavo di alimentazione sul
corpo della valvola tridirezionale mediante un'apposita
fascetta (non di fornitura) come illustrato nella figura
sottostante.
Serbatoio dell'acqua calda per usi domestici
per sistema a pompe di calore aria-acqua
il funzionamento automatico
