D
ESCRIPCIÓN GENERAL DE LA UNIDAD
El sistema completo (unidad interior y unidad exterior) ha
sido diseñado para funcionar en combinación con un
tanque de agua caliente sanitaria Rotex. En caso de que
se utilice otro tanque en combinación con la unidad interior
Rotex, Rotex no garantiza el buen funcionamiento ni la
fiabilidad del sistema. Por este motivo, Rotex no puede
ofrecer garantía del sistema en este caso.

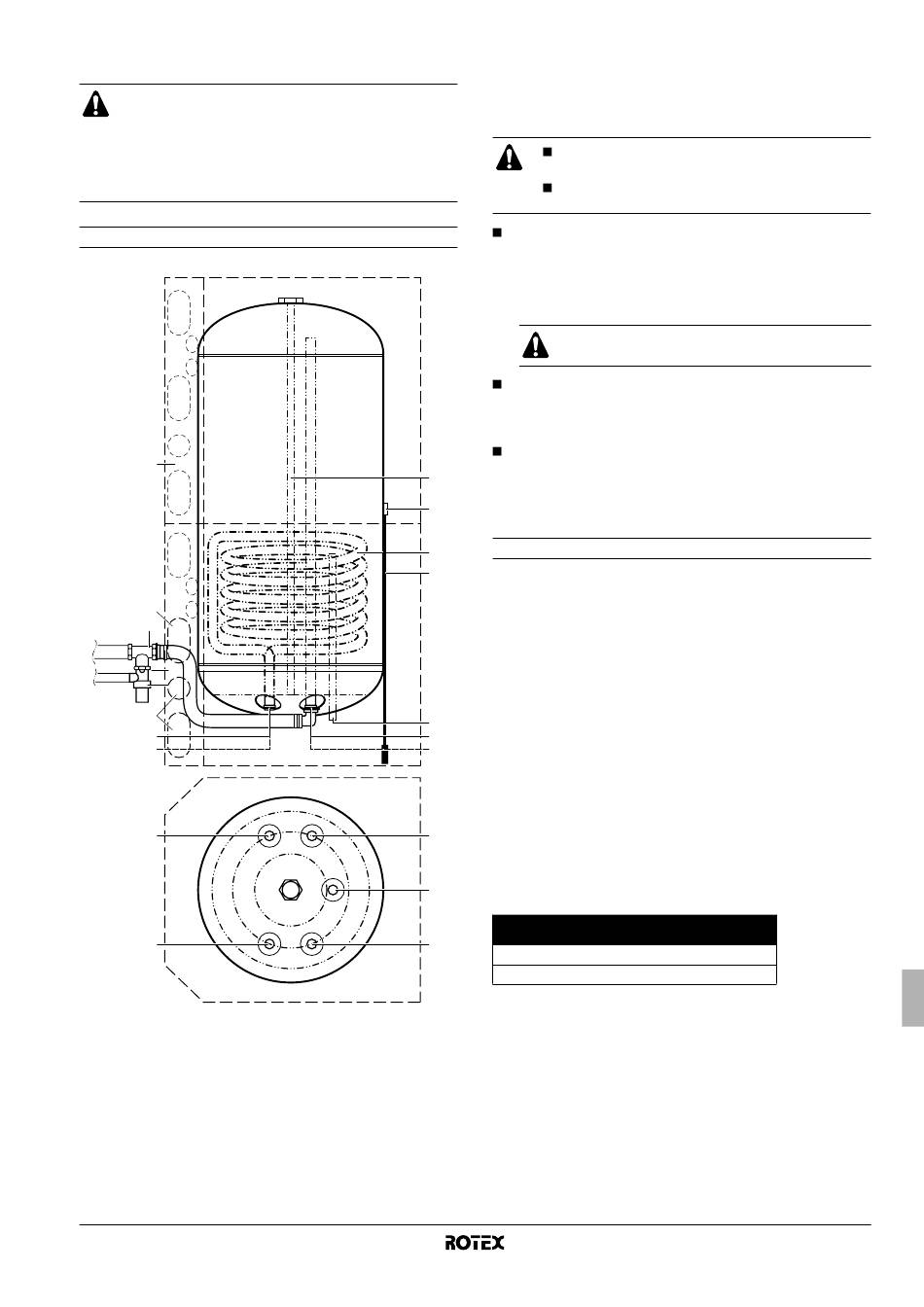

Componentes principales

13
14
2
3
4
15
7
9
7
9
1
Conexión de agua caliente
2
Pieza en T (suministro independiente)
3
Conexión de la válvula de alivio de presión
4
Válvula de alivio de presión (suministro independiente)
5
Orificio de recirculación
6
Terminal del termistor
7
Conexión de la entrada de flujo
8
Serpentín del intercambiador de calor
9
Conexión de salida de retorno
10
Conexión de agua fría
11
Termistor
RKHTS200+260A
Tanque de ACS para instalaciones con bomba de calor aire-agua
4PW56004-1
12
Ánodo
13
Carcasa
14
Orificios ciegos

Dispositivos de seguridad

Las conexiones de la válvula de alivio del tanque de
ACS no pueden utilizarse con otros fines.
Este tanque de agua caliente sanitaria sólo puede
utilizarse con la unidad interior RKHBRD.
Protección térmica: la unidad interior RKHBRD está equipada
con una protección térmica. La protección térmica se activa
cuando la temperatura es demasiado alta. Cuando se activa, la
protección tiene que restaurarse en la unidad interior pulsando
el botón rojo (para acceder a éste, extraiga los paneles
decorativos como se indica en el manual de la unidad interior).
Apague la alimentación eléctrica antes de abrir los
paneles decorativos de la unidad interior.
Válvula de alivio de presión: es necesario instalar una válvula
de alivio de presión (suministro independiente) conforme a la
normativa local y nacional vigente con una presión de abertura
de 10 bar como máximo.
Si una tubería de descarga está conectada al dispositivo de
alivio de presión debe instalarse en posición descendiente
12
continua y en un entorno libre de escarcha. Debe dejarse
abierta a la atmósfera.
6

Diagrama de referencia

8
11
Diagrama de referencia, consulte la figura 2.
1
Conexión de salida de agua caliente (G 3/4" Hembra)
2
Conexión de salida de agua fría (G 3/4" Hembra)
3
Conexión de salida de agua caliente en la parte inferior del
depósito (acoplamiento rápido)
4
Conexión de entrada de agua fría en la parte inferior del depósito
(acoplamiento rápido)
5
Conexión de recirculación (G 1/2" Macho)
5
6
Conexión de entrada de flujo desde la unidad interior RKHBRD
1
(acoplamiento rápido)
10
7
Conexión de salida de retorno a la unidad interior RKHBRD
(acoplamiento rápido)
8
Válvula de 3 vías
9
Conexión de entrada de flujo desde la unidad interior RKHBRD
en la parte inferior del depósito (acoplamiento rápido)
1
10
Conexión de salida de retorno a la unidad interior RKHBRD
en la parte inferior del depósito (acoplamiento rápido)
11
Orificios ciegos para tubería de agua
5
12
Pies niveladores (solamente unidades RKHBRD)
Modelo del depósito de agua caliente
sanitaria
10
RKHTS200A
RKHTS260A
H
2010 mm
2285 mm
Manual de instalación
