Certifique-se de que segue o encaminhamento correcto para
as ligações eléctricas, no interior da unidade (o encaminha-
mento pode ser consultado no manual de instalação da
unidade interior).
Consulte o esquema eléctrico fornecido com a unidade
interior.

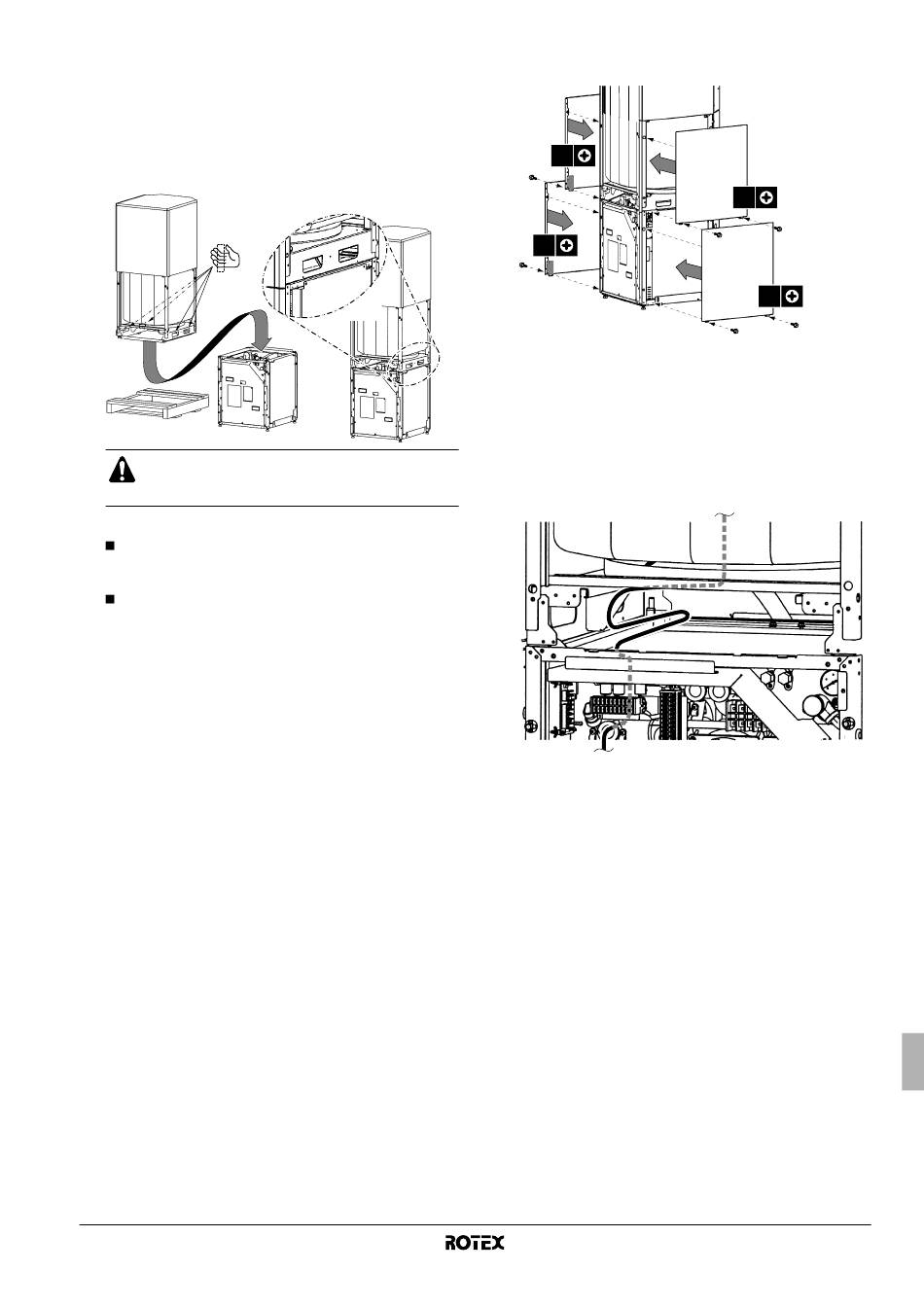

5 Monte o módulo do tanque em cima da unidade interior,
utilizando os orifícios de elevação.
Devido ao peso do tanque de água quente doméstica,
é aconselhável que sejam duas pessoas a transportá-
lo e a levantá-lo.
6 Ligue as mangueiras flexíveis, como se indica na figura 4.
As 2 mangueiras flexíveis, com ligações rápidas de
acoplamento em ambas as extremidades, têm de ser ligadas
à ligação existente de serpentina (consulte a figura 4).
As 2 mangueiras flexíveis com ligações rápidas de
acoplamento numa das extremidades e uma ligação de
acoplamento roscada na outra, têm de ser ligadas à saída
de água quente e à entrada de água fria (têm de saír da
placa traseira, consulte a figura 4). Conforme o local de
instalação (instalação à esquerda ou à direita), abra os
orifícios do lado esquerdo ou do lado direito, na placa
traseira. Aplica o ilhó às arestas do orifícios que foram
abertos, para proteger as tubagens flexíveis.
Caso se pretenda utilizar a conexão de recirculação, ligue
um tubo com ligação roscada a este orifício e faça-o também
passar por um dos orifícios da placa traseira (consulte a
figura 4).
1 Ligação para saída de água quente (G 3/4" fêmea)
2 Ligação para entrada de água fria (G 3/4" fêmea)
3 Ligação para saída de água quente no fundo do tanque
(acoplamento rápido)
4 Ligação para entrada de água fria no fundo do tanque
(acoplamento rápido)
5 Conexão de recirculação (G 1/2" macho)
6 Conexão de entrada para o fluxo da unidade interior principal
RKHBRD (acoplamento rápido)
7 Conexão de saída para o retorno da unidade interior principal
RKHBRD (acoplamento rápido)
8 Válvula de 3 vias
9 Conexão de entrada para o fluxo da unidade interior principal
RKHBRD, no fundo do tanque (acoplamento rápido)
10 Conexão de saída para o retorno da unidade interior principal
RKHBRD, no fundo do tanque (acoplamento rápido)
RKHTS200+260A
Tanque de água quente doméstica
para o sistema de bomba de calor ar-água
4PW56004-1
7 Fixe os painéis decorativos laterais inferiores do tanque de água
quente doméstica à unidade interior.
1
2 2
2 2
2x
3
2 2
1
2 2
2x
3
1 Painel de decoração
2 Orifício de fixação rápida
3 Apertar com 2 parafusos
8 Ligue a válvula de segurança (fornecimento local, pressão
máxima de abertura 10 bar) e o dreno.
9 Ligue o cabo do termístor à caixa de distribuição da unidade
interior. Certifique-se de que a alimentação está desligada.
Consulte o esquema eléctrico fornecido com a unidade interior.
A distância entre o cabo do termístor e a fonte de alimentação
deve ser smpre superior a 50 mm, para evitar interferências
electromagnéticas no cabo do termístor.
1 Ligue o conector do cabo do termístor ao encaixe X11A da
placa de circuito.
2 Utilizando braçadeiras, fixe os cabos aos apoios, para evitar
forças de tracção.
3 Quando encaminhar para fora os cabos, certifique-se de que
estes não obstruem o encaixe da tampa da unidade interior.
1
2x
3
1
2x
3
