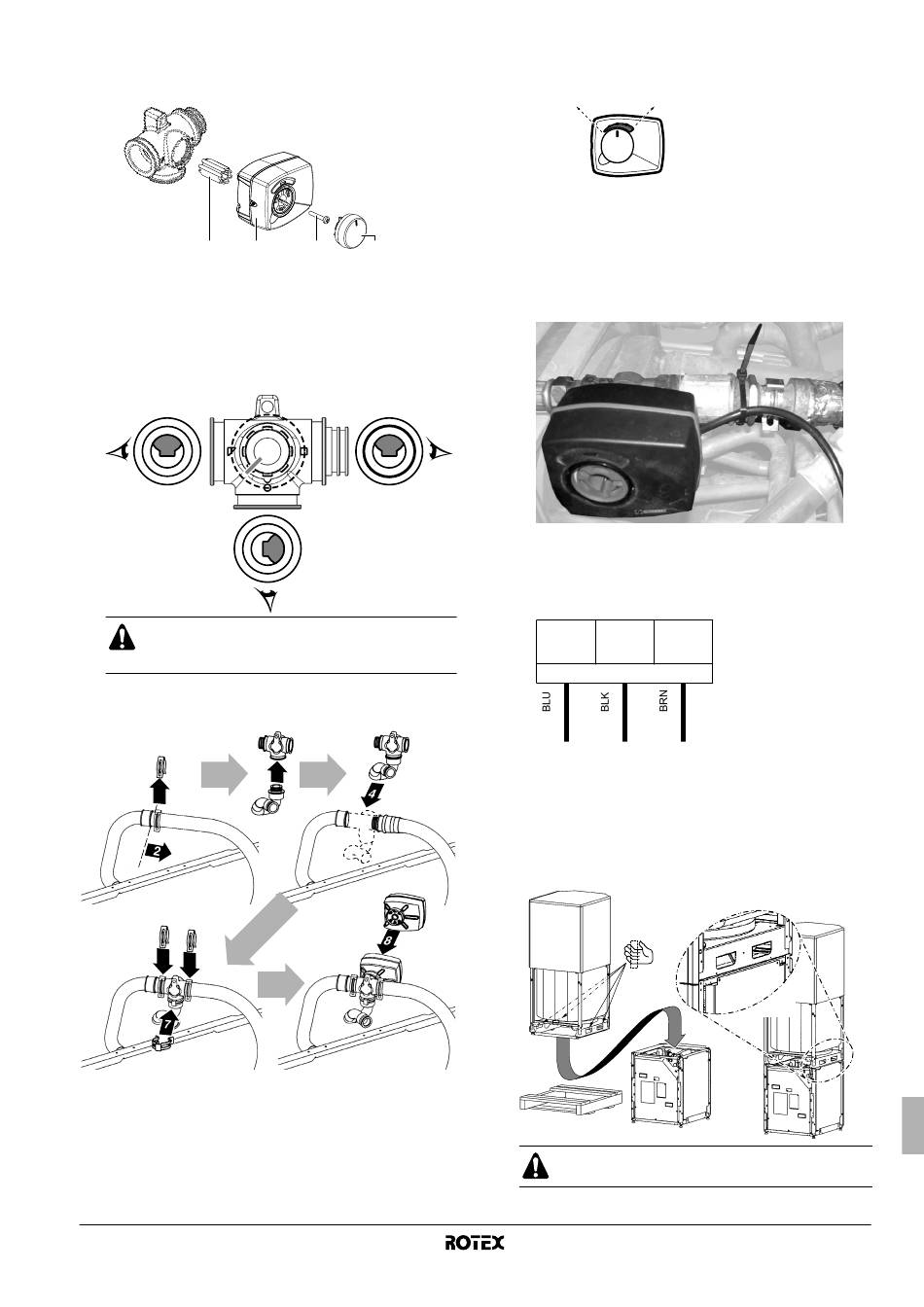

3 3 yollu vana gövdesini ve 3 yollu vana motorunu
ambalajından çıkarın.
Motorla birlikte aşağıdaki aksesuarların verildiğini doğrulayın.
2
1
1 Bağlantı bileziği
2 Vana motor kapağı
3 Vida
4 Çevirme düğmesi
4 Bağlantı bileziğini vana üzerine yerleştirin ve bileziğin
aşağıdaki şekle göre konumlanması için vanayı çevirin.
Motoru takmadan
yerleştirilmemişse, vana çalışma sırasında kullanım
suyu ile oda ısıtmasının her ikisine de yol verecektir.
5 3 yollu vana gövdesini boru sistemine monte edin.
Bağlantıyı yapmadan önce aşağıdaki şekle bakın.
A
1
A
5
6
6 Motoru bağlantı bileziği üzerine itin.
Adım 4 sırasında ayarlanan vana konumunu korumak için bu
işlem sırasında bileziği döndürmemeye dikkat edin.
RKHTS200+260A
Hava su tipi ısı pompa sistemi için kullanım sıcak su deposu
4PW56004-1
3 4
önce vana bu konumda
3
7 Çevirme düğmesini aşağıda gösterildiği gibi vana motor
kapağı üzerine yerleştirin.
Oda ısıtma Kullanım sıcak su deposu
Çevirme düğmesinin ünite tarafından otomatik olarak
çalıştırılabilmesi için çevirme düğmesinin tam olarak içeri
bastırıldığından emin olun. Eğer çevirme düğmesi hafif kalkık
durursa manuel çalıştırma imkanı vardır.
8 Güç besleme kablosunu 3 yollu vana gövdesine sahadan
temin edilen bir kablo bağı ile aşağıdaki resimde olduğu gibi
sıkıca tespit etmeyi unutmayın.
9 İç ünite anahtar kutusu içindeki kablo bağlantılarını aşağıdaki
şekle göre gerçekleştirin: (güç beslemesinin kapatıldığından
emin olun)
X2M
3 4
3 yollu vana
N Y L
Ünitenin içinde uygun kablo yönlendirmelerine riayet etmeyi
ihmal etmeyin (bu kablo yönlendirmeleri iç ünitenin montaj
kılavuzunda bulunabilir).
Aynı zamanda iç ünite ile verilen kablo bağlantı şemasına
bakın.
5 Kaldırma deliklerini kullanarak depo modülünü iç ünitenin
tepesine takın.
Kullanım sıcak su deposunun ağırlığı yüzünden iki kişi
tarafından işlem yapılması ve kaldırılması önerilir.
5
