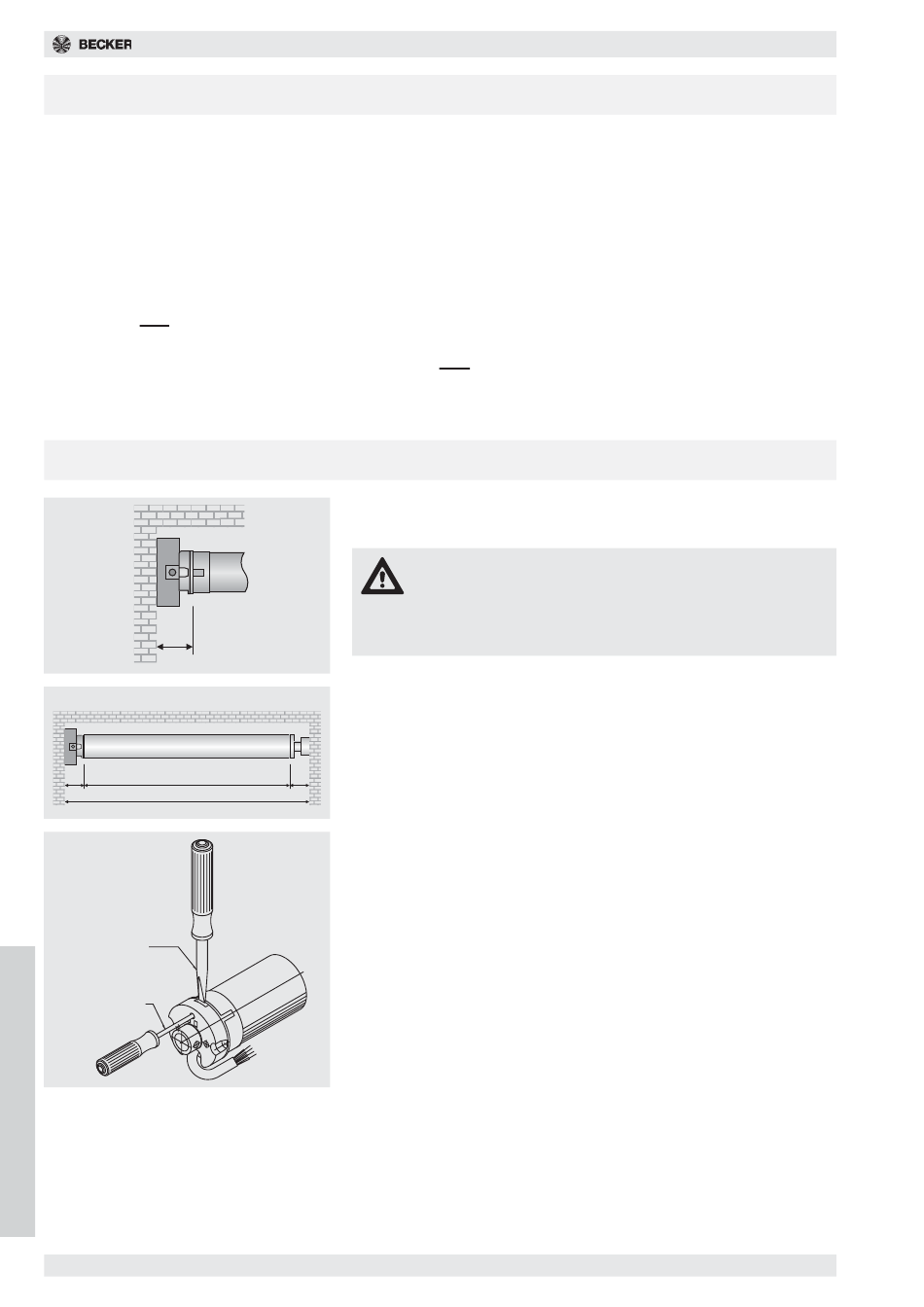

Doelmatig Gebruik; Montage-Instructies - Becker R8/17R Instructions D'utilisation

De buismotoren R8/17R tot R40/17R en R8/17R+ tot R20/17R+ zijn uitsluitend bedoeld voor de aandrijving van rolluiken.
Gelieve voor rolluiken die door middel van veren aan de wikkelas bevestigd zijn, de types R8/17R tot R40/17R te gebruiken.
De buismotoren R8/17R+ tot R20/17R+ ondersteunen naast de pantserophanging door veren ook de mechanische omhoog-
schuifbeveiligingen, bijvoorbeeld van Zurfluh-Feller, Simu, GAH Alberts of Deprat. Deze worden automatisch herkend. De
ophangveren of de bovenste lamel niet met de wikkelas vastschroefen of vastklinken, omdat de R+ aandrijving dit eventueel als
hoogschuifbeveiliging aanziet.
Gelieve voor toepassingen als zonwering de types R8/17S tot R120/11S te gebruiken. Andere toepassingen zijn omwille van
productaansprakelijkheid uitsluitend na voorafgaand akkoord van de fa. BECKER toegestaan.
Indien de besturings- en aandrijfmechanismen voor andere als de bovengenoemde doeleinden gebruikt worden of indien er
veranderingen worden doorgevoerd aan de apparatuur die de veiligheid van de installatie beïnvloeden, dan is de fabrikant of
de inschrijver niet verantwoordelijk voor ontstane lichamelijke of stoffelijke schade of voor gevolgschade.
Voor de werking van de installatie of voor herstellingen moeten de aanwijzingen van de handleiding gevolgd worden.
Bij ondeskundig handelen is de fabrikant of de inschrijver niet verantwoordelijk voor ontstane lichamelijke of stoffelijke
schade of voor gevolgschade.
1
M
2
M L
X
3
Schroevendraaier,
breedte ca. 8 mm
N
Schroevendraaier
E
max. Ø 2,5 mm.
D
E
R
L
A
N
D
S
30
Gebruiksaanwijzing R8/17R tot en met R40/17R en R8/17R+ tot en met R20/17R+

Doelmatig gebruik

Montage-Instructies

De monteur moet zich vooraf verzekeren van de nodige stabiliteit van het
metselwerk van de rolluikkast (draaimoment van de aandrijving plus gewicht
van de rolluik).
1. Bepaal de zijdelings benodigde ruimte (M) van het kopstuk, van de druk-
lager en van de motorlager (Afb. 1) om de benodigde lengte van de
wikkelas te berekenen. De binnenmaat van de rolluikkast (X) min de totale
lengte van muurconsole, kopstuk (M) en druklager levert de lengte op van
de wikkelas:
L = X-(G+M) (Afb. 2).
Met de afstand van de muurlager en aansluitkop zelf uit, omdat deze kan
G
variëren
2. Bevestig dan de muur- en druklager
Indien de rolluiken geïnstalleerd worden met omhoogschuuifbeveiliging,
moeten de muur- en druklager vast verbonden werden met de muur en
beveiligd worden tegen uitlichten/omhoogschuiven. Gebruik daarvoor al-
leen geschikte lagers en pantsers.
Let bij de montage van de aandrijving op de volgende punten:
• Het losmaken van de steekas
De steekas klikt bij het inschuiven automatisch vast. Voor het losmaken
van de steekas de schroevendraaier in de boring schuiven en dan naar
boven drukken of met een schroevendraaier in de groef drukken (afb. 3).
Belangrijk!
Elektrische aansluitingen mogen uitsluitend worden aange-
legd door een elektromonteur of elektricien. Vóór de montage
moet de voeding spanningsvrij worden geschakeld. Stel de bij-
gevoegde aansluitinformaties ter beschikking van uw
elektroinstallateur.
