Utilisation conforme aux prescriptions

Les moteurs tubulaires de types R8/17R à R40/17R et R8/17R+ à R20/17R+ sont exclusivement destinés au fonctionnement
de volets roulants. Pour les volets roulants fixés à l'arbre au moyen de ressorts, veuillez utiliser les types de moteur R8/17R à
R20/17R.
Les moteurs tubulaires R8/17R+ à R20/17R+ gèrent des sécurités mécaniques anti-effraction, notamment de Zurfluh-Feller,
Simu, GAH Alberts ou Deprat. Ces systèmes sont détectés automatiquement. Ne pas visser ou river les attaches de tablier ou
la lame supérieure sur l'axe d'enroulement, car le moteur de type R+ pourrait considérer cela comme verrou de sécurité.
Pour les applications de protection solaire, veuillez employer les types de moteurs R8/17S à R120/11S. Pour des raisons de
responsabilité produit, toute autre utilisation n'est possible qu'après autorisation préalable accordée par la Sté BECKER.
Si les commandes et entraînements sont utilisés pour d'autres applications que celles mentionnées ci-dessus ou si des modi-
fications influant sur la sécurité de l'installation sont apportées aux appareils, le fabricant ou le revendeur n'assument
aucune garantie pour les dommages corporels et matériels, ainsi que pour les dommages consécutifs.
Concernant le fonctionnement ou la réparation de l'installation, il est impératif de respecter les indications contenues dans les
instructions de service. En cas d'intervention non conforme aux prescriptions, le fabricant ou le revendeur n'assument
aucune garantie pour les dommages corporels et matériels, ainsi que pour les dommages consécutifs.
1
M
2
F
R
M
L
A
X
N
Ç
3
A
I
S
Tournevis à lame
Largeur environ 8 mm
Tournevis
Ø 2,5 mm max.
22
Instructions d'utilisation R8/17R à R40/17R et R8/17R+ à R20/17R+

Instructions de montage

Le monteur doit s'assurer au préalable que le mur resp. le coffre de volet
roulant présentent la solidité requise (couple du moteur plus poids du volet
roulant).
Attention
Les raccordements électriques ne doivent être effectués que
par un professionnel qualifié. Pendant le montage, la ligne
d'alimentation doit être coupée. Veuillez remettre les informa-
tions ci-jointes sur le raccordement à l'électricien chargé de
l'installation.

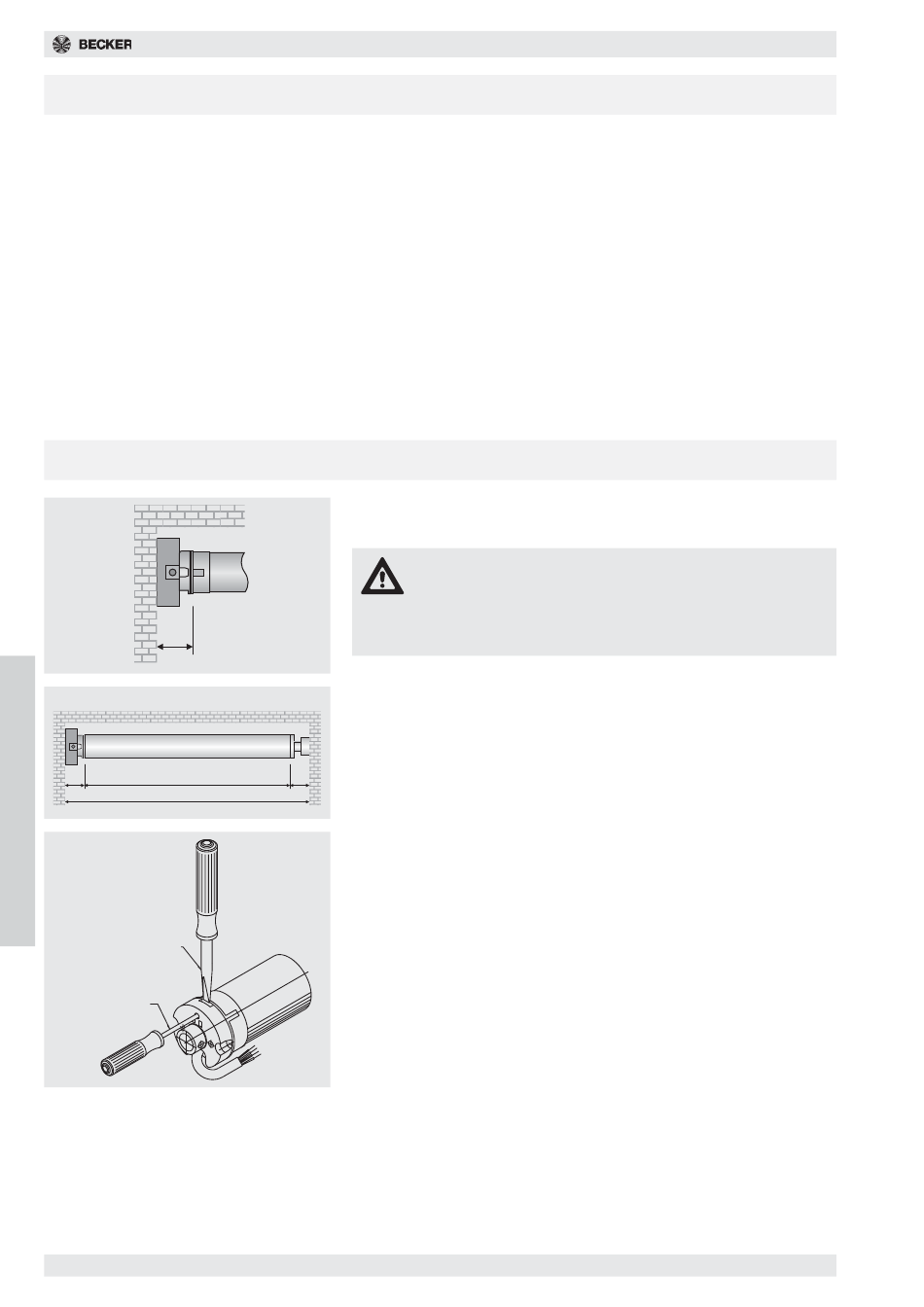

1. Calculez l'encombrement latéral (M) de la pièce de tête, de la contre-por-
tée et du palier du moteur (fig. 1), afin de calculer la longueur nécessaire
de l'arbre. La dimension intérieure du coffre du volet roulant (X) moins la
longueur totale du palier du moteur, de la contre-portée (G) et de la pièce
de tête (M), donnent la longueur de l'arbre (L):
L = X - (G + M) (fig. 2).
Mesurez vous-même l'intervalle entre le palier mural et la tête de raccorde-
G
ment, étant donné que selon la combinaison de l'entraînement et du pa-
lier, celui-ci peut varier.
2. Fixez ensuite le palier mural et la contre-portée.
Si des volets roulants à sécurité anti-remontée sont mis en œuvre, le palier
d'entraînement et la contre-portée doivent être reliés durablement et soli-
dement au mur, et protégés contre un démoulage ou une remonte. A cet
effet, veuillez n'utiliser que des paliers et tabliers adéquats.
Lors du montage de la roue, veuillez respecter les points suivants:
• Détacher le tenon de connexion
Le tenon de connexion s'enclenche automatiquement lors de son inser-
tion. Pour le détacher, insérer le tournevis dans l'alésage puis presser vers
le haut, ou alors pousser dans la rainure à l'aide d'un tournevis (fig. 3).
