6. Reliez les fils du moteur tubulaire à celles du cable de réglage en faisant correspondre les couleurs. C'est seulement à ce
moment que vous pouvez brancher l'alimentation (figure 9).
7. Positionnez l'arbre de sorte que le tablier du volet roulant puisse être fixé aux sécurités anti-effraction conformément aux
indications du fabricant.
Remarque
Nous recommandons d'utiliser au moins 3 ressorts par mètre d'arbre à enroulement. Une fixation du tablier
par des sangles est impossible avec les moteurs à commutateur électronique de fin de course.
Lors du montage du volet roulant et du store, veillez toujours à ce que le câble de raccordement du moteur ne
puisse pas être endommagé pendant le fonctionnement de l'installation.
Recouvrez les arêtes vives situées sous le passage du câble avec une bande de protection appropriée. Con-
formément aux prescriptions VDE en vigueur, les conduites de raccordement en PVC (H05VV-F) doivent être
placées dans un tube de protection en cas de pose à l'extérieur. En cas d'endommagement éventuel du câble
moteur, seul le fabricant est autorisé à en effectuer le remplacement.
La longueur du tablier de volet roulant ne doit pas dépasser la hauteur de la fenêtre plus la hauteur du coffre du volet roulant.
En cas d'utilisation de sécurités anti-effraction, le tablier en position fermée ne doit pas être au-dessus des coulisses, sinon il y
a danger de sollicitation excessive de l'articulation située entre les deux lamelles supérieures. L'utilisation de sécurités anti-
effractions n'est autorisée que si la hauteur de la fenêtre n'est pas inférieure à 5 fois le plus grand diamètre de l'enroulement
(exemple: arbre 60/8 avec sécurité anti-effraction Zurfluh-Feller: plus grand diamètre 9 cm
tablier du volet roulant doit être sécurisé contre le retour dans le coffre par des butées dans les coulisses ou des butées sur la
lame finale. Avec les éléments pré-assemblés, nous recommandons l'emploi de butées cachées dans les coulisses. Sécurisez
les différentes lamelles contre tout déplacement latéral.
F
10
R
A
N
Ç
A
I
S
11
24

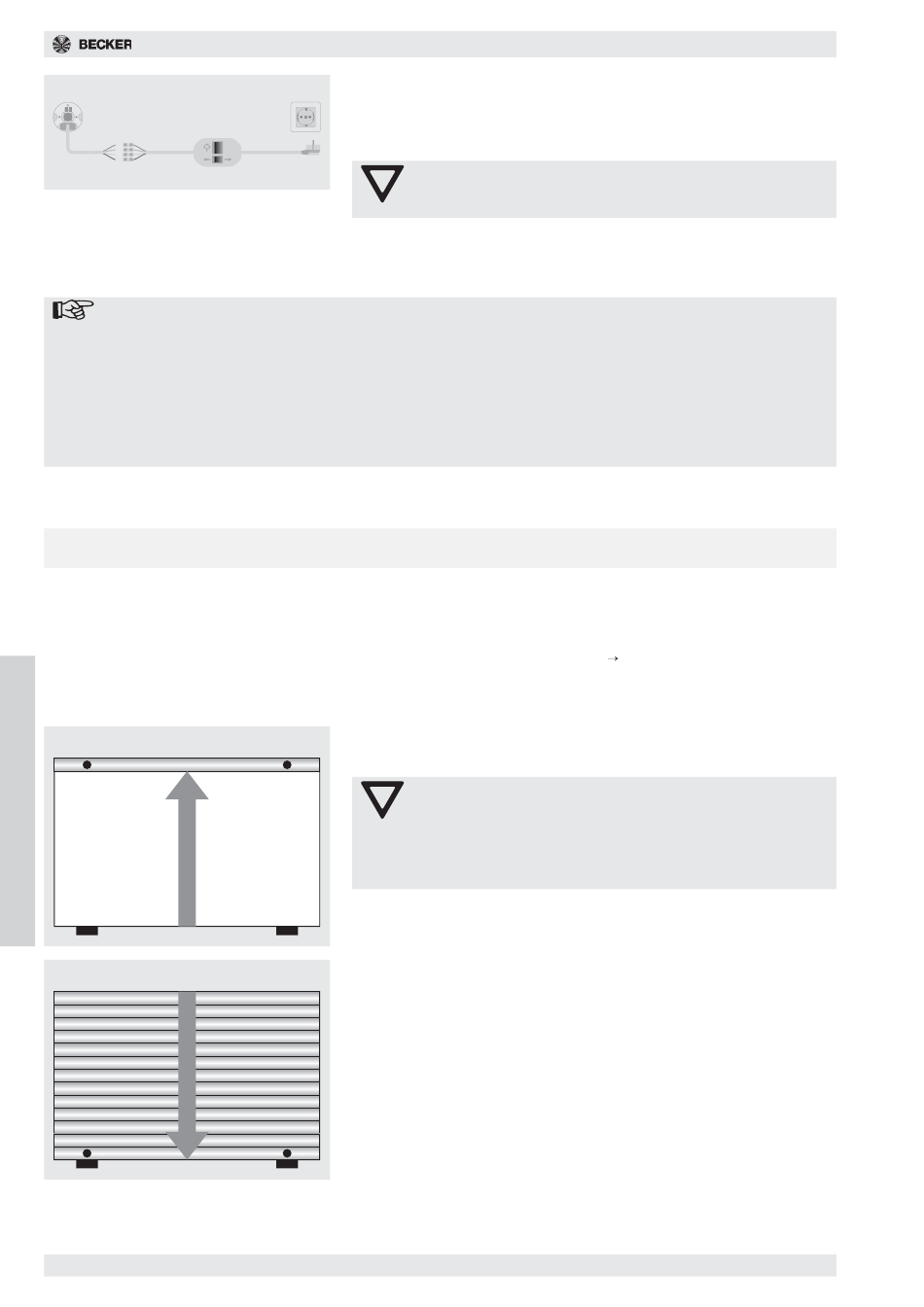

Instructions d'utilisation R8/17R à R40/17R et R8/17R+ à R20/17R+
5. Sécurisez le moteur avec la goupille fendue, selon le type de fixation du
palier de store. La mise en service peut avoir lieu soit avec le câble de
réglage BECKER (réf. 4901 002 181 0, pas de reset moteur possible), soit
avec le câble de réglage BECKER pour les moteurs avec réglage des fins
de course électroniques (réf. 4935 200 011 0).
Attention
Les câbles de réglage ne conviennent pas à une utilisation pro-
longée, ils ne sont conçus que pour la mise en service!
Réglage des positions finales
Les moteurs tubulaires BECKER avec commutateur électronique de fin de
course détectent automatiquement la position finale inférieure et la position
finale supérieure pendant une marche d'installation.
Attention
Avant le raccordement de l'installation, la détection d'obsta-
cles n'est pas active !
Lors de la programmation des positions finales, veillez à un
déplacement libre du tablier de volet roulant vers le haut
comme vers le bas.
1. Il faut d'abord monter en position haute jusqu'à ce que le moteur tubulaire
se coupe automatiquement. Pour garantir la détection de la position
haute, le moteur tire une fois le tablier avec une force légèrement augmen-
tée jusqu'à la butée existante. C'est pourquoi cette butée (cadre ou linteau
de la fenêtre) doit être aussi solide que possible (fig. 10).
2. Ensuite, faites marcher le moteur vers le bas jusqu'à ce que le moteur
tubulaire se coupe de nouveau automatiquement. Veillez à ce qu'il fonc-
tionne librement jusqu'à la position basse. Si la position basse n'est pas
encore achevée, le point d'arrêt situé à l'extrémité de la barre de guidage
doit être sécurisé par une cale provisoire (fig. 11)
L'installation est alors terminée !
Le système de commutation électronique de fin de course a mémorisé la hau-
teur de la fenêtre et les positions finales. La détection d'obstacles est en mar-
che. La touche de programmation située sur le cable de réglage ne doit plus
être actionnée.
Pour un contrôle final, faites fonctionner une nouvelle fois le volet roulant
dans les deux sens, jusqu'aux positions finales. Le tablier doit se déplacer
sans entraves et uniformément.
hauteur de la fenêtre > 45 cm). Le
