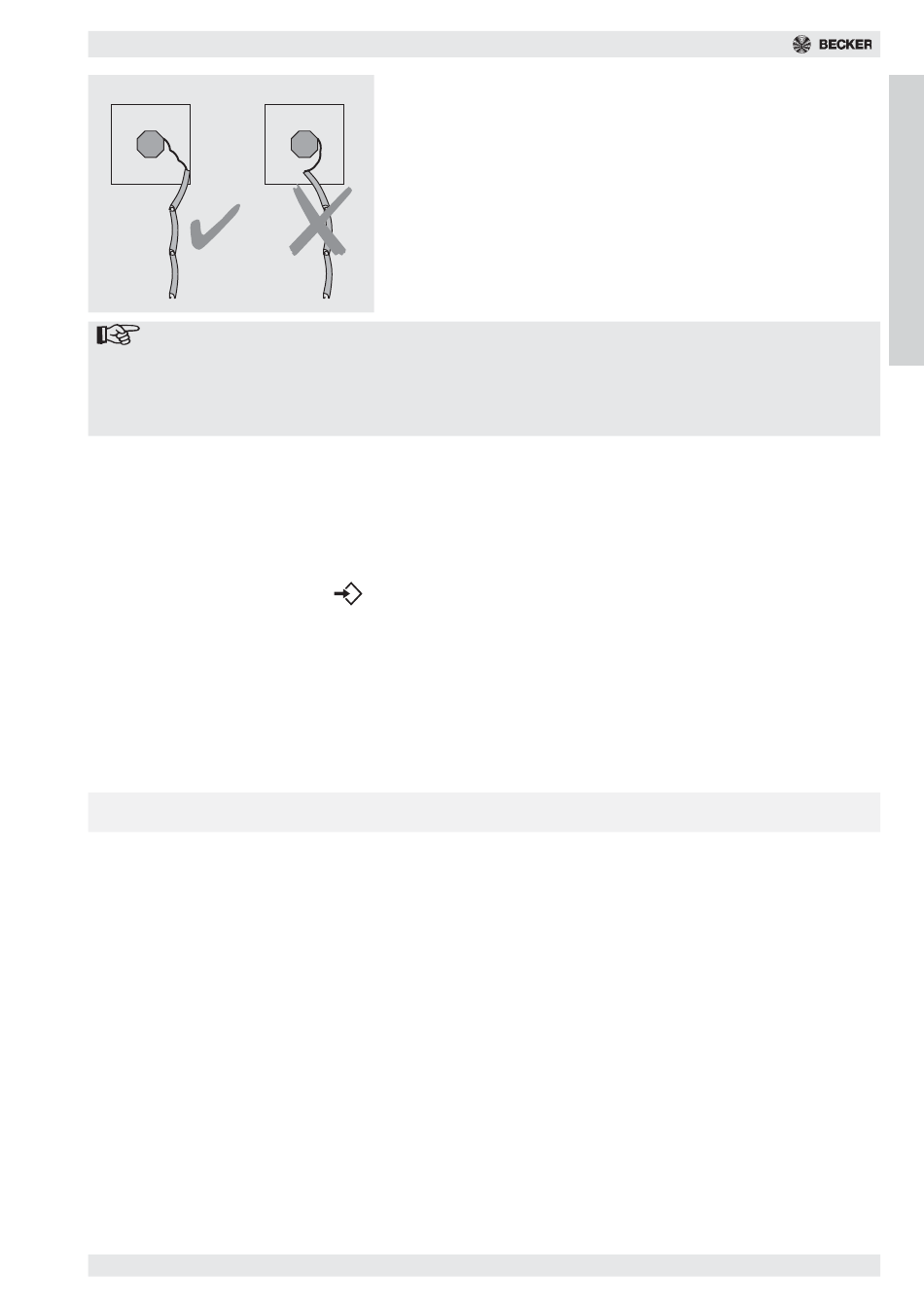

Betriebsanleitung R8/17R bis R40/17R und R8/17R+ bis R20/17R+
12
Hinweis
BECKER-Rohrantriebe sind für den Kurzzeitbetrieb (S2/KB 4 min) ausgelegt. Ein eingebauter Thermoschutz-
schalter verhindert eine Überhitzung des Rohrantriebs. Bei der Inbetriebnahme (lange Rolladenpanzer, bzw.
lange Laufzeit) kann es zum Auslösen des Thermoschalters kommen. Der Antrieb wird dann abgeschaltet.
Nach kurzer Abkühldauer ist die Anlage wieder betriebsbereit.
Die Einschaltdauer verkürzt sich, wenn der Antrieb noch nicht vollständig abgekühlt ist.
Zum Ausbau des Antriebs bzw. Löschen des internen Speichers benötigen Sie ebenfalls das BECKER-Einstellset für Antriebe
mit elektronischer Endabschaltung. Damit können Sie den Rohrantrieb in den Auslieferungszustand zurückversetzen (RESET)
beispielsweise um:
- die Installation zu wiederholen
- den Antrieb auszubauen
- eine neue Endlage einzustellen
- einen defekten Antrieb im Notprogramm zu bedienen.
Durch Betätigen der Programmiertaste
Der Rohrantrieb bestätigt den Löschvorgang durch ein deutlich hörbares zweimaliges „Klacken". Anschließend kann der Rohr-
antrieb beliebig in beide Richtungen gesteuert werden, solange nicht die obere Endlage angefahren und diese vom Rohran-
trieb erkannt wird.
Bei einem defekten Antrieb wird durch RESET in das Notprogramm umgeschaltet (nur für den Servicefall). Zur Unterscheidung
ist beim Umschalten in das Notprogramm kein „Klacken" hörbar. Im Notprogramm ist keine Hinderniserkennung aktiv. Das
Notprogramm darf nur zum Ausbau des Antriebes verwendet werden.
Zum erneuten Positionieren der Endlagen verfahren Sie bitte wie auf Seite 8 beschrieben.
Ein korrekt installierter Antrieb schaltet beim Erkennen von Hindernissen oder Störungen des Rolladens ab. Erkannt wird:
• Ein Aufstau des Panzers beim Abfahren durch Gegenstände auf der Fensterbank oder durch Klemmen der seitlichen
Führungsschienen.
• Außerordentlich starker Belastungsanstieg in Aufrichtung (z.B. Vereisung an der Endleiste)
• Überlastung des Rohrantriebs
Um ein zu empfindliches Abschalten zu vermeiden reagiert der Antrieb erst 1 bis 2 Umdrehungen nach dem Auflauf auf ein
Hindernis.
Störungen
Die elektronische Endabschaltung überwacht den Antrieb permanent. Die nachfolgende Tabelle zeigt Ihnen mögliche Stö-
rungsursachen und das Verhalten des Antriebs.
Prüfen Sie gemäß Herstellerangaben die einwandfreie Funktion der Hoch-
schiebesicherungen, sofern montiert. Sie muß sicher eingerastet sein und
den Panzer auf die Fensterbank drücken. Die Hochschiebesicherung muß die
oberste Lamelle in aufrechter Position gegen den Rolladenkasten drücken
(Abb. 12).
für mindestens 1 Sekunde löschen Sie die bei der Installation gelernten Endlagen.
