Sommaire des Matières pour Becker R8/17R

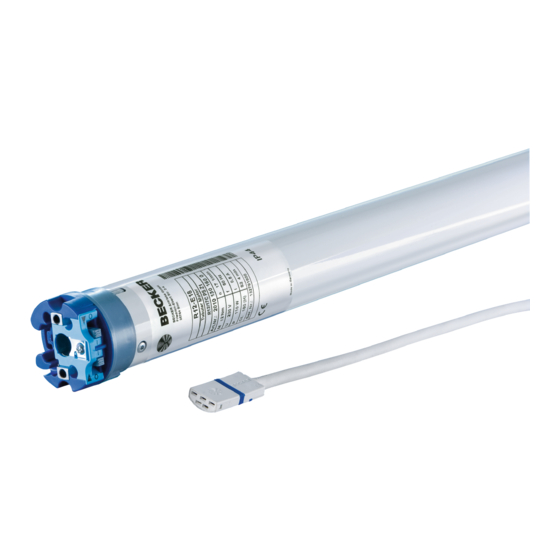

- Page 1 R8/17R - R40/17R R8/17R+ - R20/17R+ Notice de montage et d’utilisation Moteurs tubulaires de volets roulants Informations importantes pour: • l’installateur • l’électricien • l’utilisateur À transmettre à la personne concernée ! Cette notice doit être conservée par l’utilisateur.
-
Page 2: Table Des Matières
• sollicitation minimale de traction du tablier par le moteur • possibilité de brancher plusieurs moteurs en parallèle • conviennent à toutes les commandes Becker • compatibles avec les moteurs précédents (câble de raccordement à 4 brins) • détection d’obstacles même en cas d’utilisation de sécurités anti-effraction (R8/17R+ à... -
Page 3: Garantie
Garantie Toute.modification.du.moteur.et.toute.installation.inappropriée.allant.à.l’encontre.de.cette.notice.et.de.nos.autres.consignes. peuvent.causer.des.blessures.corporelles.graves.ou.représenter.un.risque.pour.la.santé.des.utilisateurs,.par.ex..des.contu- sions.;.c’est.pourquoi.toute.modification.de.la.construction.ne.peut.être.effectuée.qu‘après.nous.en.avoir.informés.et.après. obtention.de.notre.accord.;.nos.consignes,.notamment.celles.de.cette.notice.de.montage.et.d’utilisation,.doivent.être.impé- rativement.respectées. Toute.modification.des.produits.allant.à.l’encontre.de.leur.utilisation.conforme.n’est.pas.autorisée. Lorsqu’ils.utilisent.nos.produits,.les.fabricants.des.produits.finis.et.les.installateurs.doivent.veiller.à.tenir.compte.et.à.respec- ter.toutes.les.dispositions.légales.et.administratives.nécessaires,.en.particulier.les.dispositions.relatives.à.la.compatibilité. électromagnétique.actuellement.en.vigueur,.notamment.en.ce.qui.concerne.la.production.du.produit.fini,.l’installation.et.le. service-clientèle. Instructions de sécurité Ces.instructions.de.sécurité.et.avertissements.ont.pour.but.de.prévenir.les.risques.et.d’éviter.les.dommages.corporels.et. matériels..Conserver SVP. Désigne. une. situation. pouvant. se.révéler.dangereuse. et.causer. des. bles- Prudence sures. Désigne.une.situation.pouvant.se.révéler.dangereuse.et.causer.des.domma- Attention ges.au.produit.ou.à.des.éléments.situés.dans.son.environnement. Astuces.d’application.ou.autres.informations.utiles. Remarque Consignes de sécurité importantes pour l’utilisateur Prudence! Le nonrespect de ces consignes peut causer de sérieuses blessures. •... - Page 4 • Respecter toutes les normes et prescriptions en vigueur pour l’installation électrique. • Seul les pièces de rechange, outils et dispositifs accessoires autorisés par la société Becker doivent être utili- sés.
-
Page 5: Utilisation.prévue
Lors.du.montage.de.la.roue,.veuillez.respecter.les.points.suivants: • Détacher le tenon de connexion Le.tenon.de.connexion.s’enclenche.automatiquement.lors.de.son.inser- tion..Pour.le.détacher,.insérer.le.tournevis.dans.l’alésage.puis.presser.vers. le.haut,.ou.alors.pousser.dans.la.rainure.à.l’aide.d’un.tournevis.(fig..). • Montage des moteurs R8/17R(+) à R20/17R(+) avec sûreté pour la roue d’entraînement Le.sens.d’insertion.de.la.sûreté.est.imposé.par.sa.forme..Lors.de.l’inser- tion,.veillez.au.bon.enclenchement.de.l’ergot.(clic)..Vérifier.que.la.sûreté. est.bien.fixée.en.tirant.sur.la.roue.(fig..4). • Montage des moteurs R30/17R à R40/17R avec raccord vissé La.fixation.est.effectuée.à.l’aide.d’une.vis.M6x1,.sécurisée.par.une.ron- delle.M6.et.une.rondelle.dentée.correspondante.(fig..4). - Page 6 Ne cognez jamais sur le moteur tubulaire et veillez à ne pas le laisser tomber lors de son introduction dans le tube! La.Sté.Becker.recommande.de.viser.également.l’embout.au.tube. 5.. Fixez.la.tête.moteur.à.sa.pièce.de.fixation.et.insérez.l’ensemble.dans.le. tube. 6.. Accrochez. l’axe. motorisé. (tube,. moteur. tubulaire. et. embout). dans. les.
-
Page 7: Réglage.des.positions.finales
(exemple:.arbre.60/8.avec.sécurité.anti-effraction.Zurfluh-Feller:.plus.grand.diamètre.9.cm.->.hauteur.de.la.fenêtre.>.45.cm).. Le.tablier.du.volet.roulant.doit.être.sécurisé.contre.le.retour.dans.le.coffre.par.des.butées.dans.les.coulisses.ou.des.butées. sur.la.lame.finale..Avec.les.éléments.pré-assemblés,.nous.recommandons.l’emploi.de.butées.cachées.dans.les.coulisses.. Sécurisez.les.différentes.lamelles.contre.tout.déplacement.latéral. Les. moteurs. tubulaires. Becker. avec. commutateur. électronique. de. fin. de. course.détectent.automatiquement.la.position.finale.inférieure.et.la.position. finale.supérieure.pendant.une.marche.d’installation. Attention Avant le raccordement de l’installation, la détection d’obsta- cles n’est pas active ! Lors de la programmation des positions finales, veillez à un déplacement libre du tablier de volet roulant vers le haut... -
Page 8: Détection.d'obstacles
Remarque Les moteurs tubulaires Becker sont conçus pour un fonctionnement de courte durée (S2/KB 4 min.). Un thermo-rupteur de protection intégré dans le moteur empêche une surchauffe de celui-ci. En cas de mise en service de longs tabliers de volets roulants et de montées et de descentes fréquentes, il peut arriver que le thermo-rupteur se déclenche. -
Page 9: Que.faire.quand
Remarque Les moteurs tubulaires Becker portent le marquage CE. Ces moteurs répondent aux directives en vigueur de l’UE et sont conformes aux consignes en matière de compatibilité électromagnétique. Si le moteur est utilisé avec des appareils qui contiennent des sources de perturbation, l’électricien doit... -
Page 10: Caractéristiques.techniques
Notice de montage et d’utilisation Caractéristiques techniques R8/17R(+) R1/17R(+) R0/17R(+) R0/17R R40/17R Moment.nominal.(Nm) Vitesse.de.sortie.(min Plage.des.commutateurs.de.fin.de.course tours Tension.d’alimentation 0.V.AC./.50.Hz Puissance.connectée.(W) Consommation.courant.nominale.(A) 0,5 0,77 0,96 1,18 Mode.opératoire S.4.Min Classe.de.protection IP.44 Diamètre.minimal.de.l’arbre.(mm) -
Page 11: Exemples.de.raccordement
Exemples de raccordement Utilisation avec touche unique Commande centrale, de groupes ou individuelle avec le Centronic UnitControl UC42 Sous.réserve.de.modifications.techniques... - Page 12 Becker-Antriebe.GmbH 5764.Sinn/Germany www.becker-antriebe.com...
