ASSEMBLAGE
Système de chariot
Cette scie est équipée d'un chariot du côté gauche de la lame
de scie. Ce dispositif peut être particulièrement utile lors de la
découpe de matériau avec une faible section comme par ex. pour
les profilés de caisson en métal ou les extrusions etc.
Le chariot doit toujours être utilisé avec la butée d'onglet qui y est
fixée dans la position souhaitée.
Le matériau peut être bloqué au moyen du serrage de pièce à
usiner de la butée d'onglet sur le chariot. Cela permet un meilleur
contrôle et une sécurité accrue pour l'opérateur.
Le système de chariot peut également être utile pour les coupes à
la longueur se répétant (en cas d'utilisation en liaison avec la butée
d'onglet qui y est fixée).
Désolidarisation du chariot
AVERTISSEMENT : La scie doit toujours être hors service
et la lame de scie immobilisée ainsi que le recouvrement de
commutateur en position fermée (sûre) lorsque des réglages etc.
sont réalisés sur la scie ou sur la pièce à usiner.

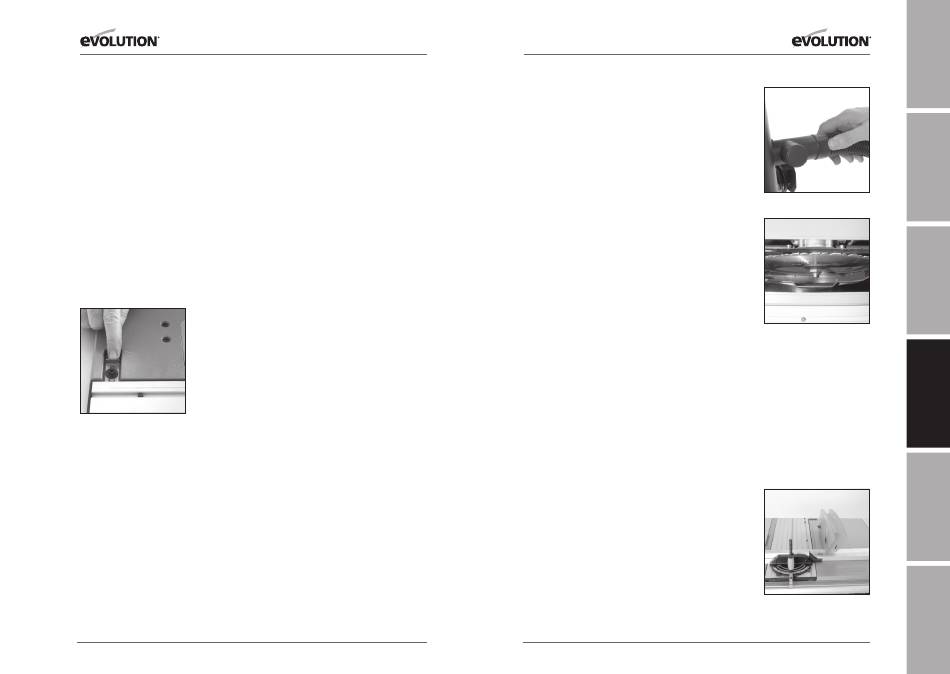

Le verrou de fixation se trouve au dos de l'établi de scie et légèrement
à gauche de la lame de scie (fig. 29).
•
Pousser le verrou vers la droite pour déverrouiller le chariot et
tirer le chariot vers l'avant.
•
Lorsque les travaux sont terminés, ramener le chariot dans sa
position d'origine et pousser le verrou de fixation vers la gauche
pour verrouiller le chariot.
•
S'assurer que le chariot se trouve dans la position « verrouillée ».
Fig. 29
130
www.evolutionpowertools.com
www.evolutionpowertools.com
ASSEMBLAGE
TRAVAUx FONDAMENTAUx SUR
LA SCIE CIRCULAIRE D'éTABLI
Lame de scie multi-usage
La scie Rage 5 est équipée d'une lame de scie TCT multi-
usage qui peut couper une grande variété de matériaux. Nous
recommandons lors de la coupe du bois ou de produits dérivés du
bois de toujours raccorder un système d'extraction de poussière
d'atelier au raccord d'aspiration de la poussière (fig. 30) pour éviter
toute accumulation de sciure de bois dans la protection inférieure
de lame de scie.
Lors du remplacement de la lame de scie (cf. entretien), la
protection inférieure de la lame de scie doit être contrôlée au
niveau de la présence de sciure de bois. Après avoir retiré la lame
de scie, le reste de la sciure de bois peut être retiré avec la buse à
joints appropriée d'un aspirateur. Ensuite, la lame de scie peut être
remise en place.
Les matériaux en métal ne doivent pas être coupés s'il est suspecté
qu'il reste de la sciure de bois dans la protection inférieure de lame
de scie. Débrancher la fiche électrique de la scie et retirer l'insert
d'établi (cf. « Assemblage » 2 et 4, fig. 2 et 8) afin qu'un contrôle
visuel soit possible (fig. 31). S'il devait y avoir de la sciure de bois, il
est impératif de la retirer du métal avant de couper.
AVERTISSEMENT :
Ne jamais tenter de couper avec cette scie
à main levée. Toujours utiliser un guidage ou une butée appropriés
pour bloquer et empêcher un recul de la lame de scie.
Nous recommandons de laisser la lame de scie dépasser d'environ
3 cm au-dessus du matériau à couper. Régler la hauteur de la lame
de scie conformément aux mesures décrites précédemment.
Cette scie n'est pas appropriée pour la coupe de plis ou
de rainures désaxées.
Il convient de raccorder aux tubulures d'aspiration au dos de la scie
un système d'extraction d'atelier (fig. 30).
1. Coupe à la longueur
Régler la butée d'onglet sur 90° et fixer avec la poignée verticale.
Positionner dans la fente en T et régler la surface de guidage de
la butée de la manière décrite auparavant. Orienter le matériau à
couper sur la surface de guidage de la butée d'onglet. Mettre la
scie en service et la laisser atteindre sa vitesse de service complète
avant que la butée d'onglet et la pièce à usiner ne soient poussées
vers l'extrémité de l'établi pour la coupe (fig. 32).
131
EN
DE
Fig. 30
ES
Fig. 31
FR
IT
Fig. 32
NL
