ASSEMBLAGE
2. Mise en place du couteau diviseur.
AVERTISSEMENT :
que lorsque la fiche électrique est débranchée de la prise murale.
Le couteau diviseur est un composant très important et doit être
correctement mis en place. Le couteau diviseur a deux fonctions :
•
il empêche un blocage de la pièce à usiner lorsqu'elle traverse la
scie.
•
Il offre un point d'appui approprié pour la protection de la lame
de scie.

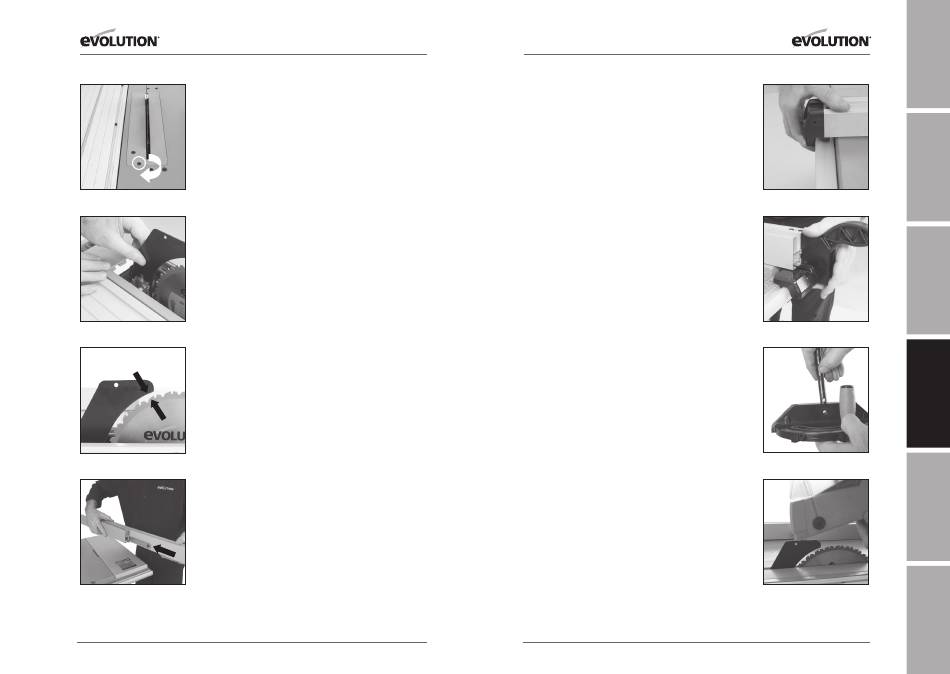

Fig. 2
Mise en place du couteau diviseur :
•
Ôter l'insert d'établi en dévissant la vis de fixation d'env. 1/4 de
tour (fig 2) . Soulever l'insert d'établi et le retirer de l'établi.
•
Régler la lame de scie sur la position la plus haute possible (cf.
fonctionnement, point 2).
•
Dévisser la vis de fixation du couteau diviseur de plusieurs tours.
•
Pousser le couteau diviseur (il est fendu pour des raisons
pratiques) entre la plaque de fixation et le bloc de montage.
(fig. 3) Assurer que les nipples dépassant du bloc de montage
pénètrent dans la fente du couteau diviseur.
•
Régler le couteau diviseur de telle manière qu'il soit à une
Fig. 3
distance de 3 à 5 mm de la lame de scie (fig. 4).
•
Resserrer la vis de fixation lorsque l'orientation correcte est
3-5mm
réglée.
•
Contrôler si la lame de scie tourne librement et si les dents sont
éloignées de 3 à 5 mm du couteau diviseur.
•
Remettre l'insert d'établi en place.
3. La butée parallèle
Cette scie est équipée d'une butée parallèle en deux parties.
La surface de guidage de la butée parallèle doit être fixée à la butée
parallèle.
Fig. 4
•
Desserrer les deux écrous papillons sur le côté droit de la butée
parallèle.
•
Pousser la surface de guidage sur la butée parallèle (fig. 5).
•
Resserrer les deux écrous papillons.
Fig. 5
120
www.evolutionpowertools.com
assurer que ces travaux ne sont réalisés
www.evolutionpowertools.com
ASSEMBLAGE
Fixer la butée parallèle assemblée sur la scie :
•
Accrocher la partie arrière du guidage de butée parallèle sur le
rail arrière de butée parallèle (fig. 6A).
•
Disposer la partie avant de la butée parallèle au-dessus du rail
antérieur de butée parallèle avec la poignée dans la position
supérieure (fig. 6B).
•
Pousser la poignée vers le bas pour encranter la butée parallèle.
4. La butée d'onglet
La butée d'onglet est dotée d'une surface de guidage réglable.
•
Insérer la tige du serrage de pièce à usiner dans la douille dans
l'unité principale de la butée d'onglet.
•
Assurer que l'ouverture dans la tige et l'ouverture dans la surface
verticale de la butée d'onglet sont orientées l'une vers l'autre
(fig. 7).
•
•Fixer la surface de guidage sur la butée d'onglet en poussant la
vis de fixation à travers l'ouverture dans la surface verticale de la
butée d'onglet et celle dans la tige.
•
Tourner les écrous papillons sur la vis de fixation.
•
La butée d'onglet est utilisée sur la partie gauche de l'établi et se
déplace dans une fente en T inversée de la plaque d'établi.
5. Protection de lame de scie
Cette scie est fournie avec une protection de lame de scie avec
protection latérale intégrale. Cette protection doit être fixée sur
le couteau diviseur de la lame de scie. La scie ne doit jamais être
utilisée sans cette protection.
Remarque: Le trou près de la lisière supérieure du couteau diviseur
sert de point pour la protection de lame de fixation.
AVERTISSEMENT :
La fiche électrique de la scie doit être
débranchée lorsque la protection de la lame de scie est montée.
Fixation de la protection de la lame de scie :
•
Disposer la lame de scie tout en haut (cf. fonctionnement, point
2) pour libérer complètement le couteau diviseur.
•
Retirez le boulon de positionnement, la rondelle et l'écrou
papillon de l'ensemble protège-lame.
•
Offrir la protection de lame et sur le couteau diviseur veiller à
ce que le trou à travers les lignes d'assemblage de la lame de la
Garde avec le trou dans le couteau diviseur. (Fig. 8)
•
Le boulon de localisation doit être inséré à travers l'ensemble
protège-lame et le trou dans le couteau diviseur et la rondelle et
l'écrou à oreilles monté sur un côté. La protection de lame doit
être en mesure de se déplacer facilement et en douceur sur le
couteau diviseur, il ne faut pas trop serrer cet écrou à oreilles.
121
EN
DE
Fig. 6A
ES
FIG. 6B
FR
Fig. 7
IT
Fig. 8
NL
