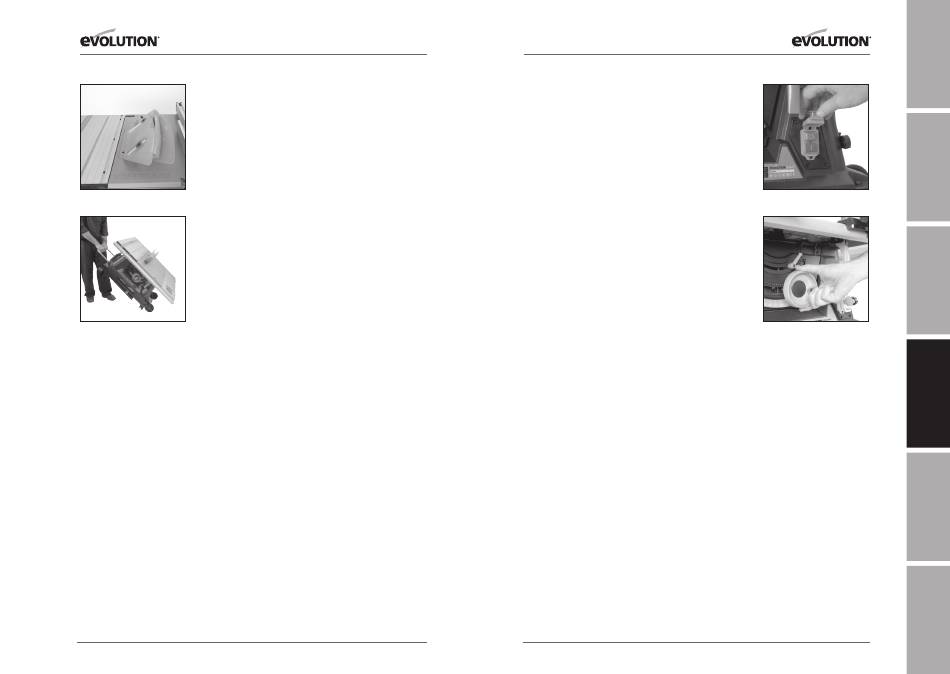

Fonctionnement; Eléments De Commande - Evolution RAGE 5 Traduction Du Manuel D'origine

ASSEMBLAGE
•
Contrôler la fonction de la protection de la lame de scie. Assurer
qu'elle fonctionne correctement et recouvre complètement les
côtés de la lame de scie ainsi que la couronne dentée.
•
Abaisser un peu la lame de scie et contrôler si la protection de la
lame de scie fonctionne.
•
S'il est assuré que la protection de la lame de scie fonctionne sur
la totalité de la plage de réglage en hauteur, il faut contrôler si la
protection fonctionne tout aussi bien lorsque la lame de scie se
trouve dans un angle d'inclinaison (fig. 9).
•
Assurer que la protection de la lame de scie et les recouvrements
latéraux sont en contact avec la surface de l'établi si la lame de
Fig. 9
scie est complètement abaissée.
6. Transport de la scie circulaire d'établi
AVERTISSEMENT :
présence d'une aide compétente si cette scie doit être transportée.
1. Assurer que la scie est débranchée de l'alimentation électrique et
que le câble d'alimentation est conservé en toute sécurité sur la scie.
2. Abaisser la lame de scie complètement dans l'appareil de sorte
que l'extrémité inférieure de la protection de lame de scie repose
Fig. 10 à plat sur l'établie de la scie.
3. Ôter et ranger en sécurité toutes les pièces accessoires,comme la
butée d'onglet, le poussoir, la butée parallèle, etc. qui ne sont pas
fixées sur la machine
4. Désolidariser les pieds du bâti, les plier ensemble avec les en-
tretoises de soutien dans l'embase et les fixer avec le crochet de
fixation. Une assistance compétente pour le pliage et le range-
ment de la scie sur le sol est utile.
5. Sortir la poignée de transport qui se trouve sur le côté opposé au
roulettes de transport.
6. Tirer la poignée vers le haut jusqu'à ce que les roulettes de
transport intégrées de la scie touchent le sol complètement
(fig. 10).
7. Rouler la scie à son nouvel emplacement.
8. Remonter la scie et fixer de nouveau les accessoires.
122
www.evolutionpowertools.com
la scie est lourde. Toujours assurer la
www.evolutionpowertools.com
ASSEMBLAGE

FONCTIONNEMENT

ELéMENTS DE COMMANDE
1. Interrupteur marche/arrêt I/O
AVERTISSEMENT :
Avant d'utiliser le commutateur marche/
arrêt, assurer que la protection de la lame de scie est correctement
en place et fonctionne correctement.
Appuyer sur la languette du côté gauche de la touche de sécurité
rouge et tirer celle-ci et le recouvrement du commutateur vers le
haut pour libérer les touches marche/arrêt. Appuyer sur la touche
« marche » (I) pour mettre la scie en service et sur la touche
« arrêt » (O) pour mettre la scie hors service (fig. 11).
AVERTISSEMENT :
Ne jamais mettre la scie en service avant
d'avoir exécuté tous les contrôles et procédures de sécurité.
2. Soulèvement/abaissement de la lame de scie
AVERTISSEMENT :
Exécuter les réglages sur la scie
uniquement lorsqu'elle est hors service et complètement
immobilisée.
Remarque : cette scie est équipée d'un volant à main avec
fonction double et manivelle pliante. Dans sa position « normale
» (sortie), le volant est utilisé pour soulever ou abaisser la lame de
scie. Lorsque le volant est poussé vers l'intérieur contre son ressort
de précontrainte, il mord dans la crémaillère coudée intégrée
dans le corps principal de la scie. Ainsi, le volant est utilisé pour le
réglage de l'angle d'inclinaison/d'onglet de la lame de scie.
Soulèvement ou abaissement de la lame de scie :
•
Assurer que le volant se trouve dans sa position « normale ».
•
Pour abaisser la lame de scie, tourner dans le sens des aiguilles
d'une montre (fig. 12).
•
Pour soulever la lame de scie, tourner dans le sens inverse à celui
des aiguilles d'un montre.
123
EN
DE
Fig. 11
ES
Fig. 12
FR
IT
NL
