ASSEMBLAGE
2. Coupe en onglet
Couper des onglets (sciages de coupe) signifie coupe du matériau
à un autre angle que 90°. Régler la butée d'onglet sur l'angle
souhaité, la fixer et procéder au sciage de coupe (coupe à la
longueur) de la manière décrite ci-dessus (fig. 33).
3. Sciage de coupe avec angle de chanfrein
Le sciage de coupe avec angle de chanfrein est effectué comme la
coupe à la longueur, mais la lame de scie est inclinée avec un angle.
Incliner la lame de scie à l'angle souhaité de la manière décrite ci-
dessus et assurer qu'elle est verrouillée.

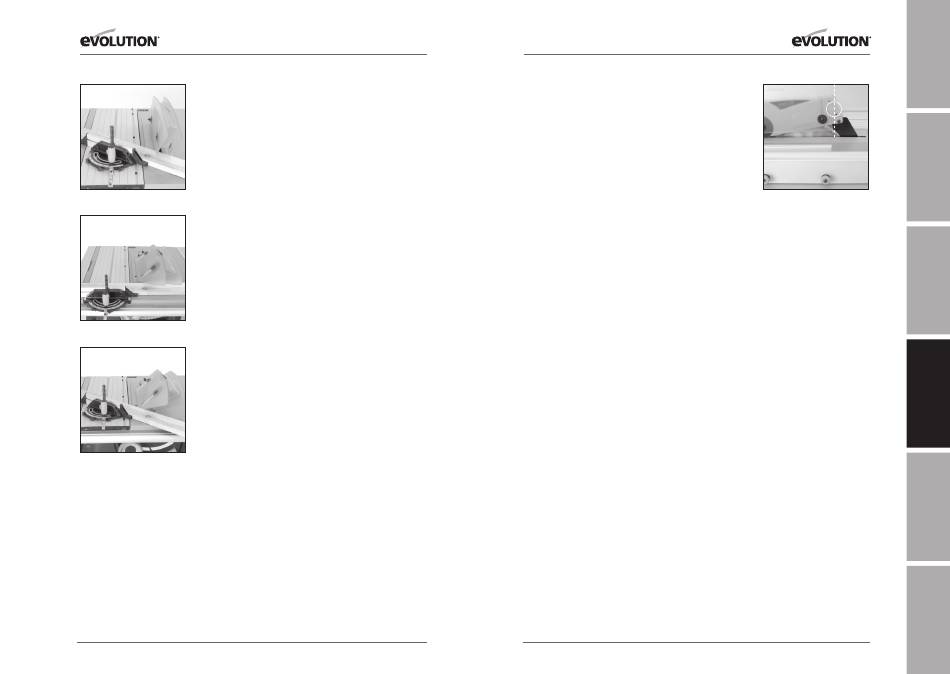

Fig. 33
Régler la butée d'onglet sur 90 et adapter la surface de guidage afin
qu'elle ne touche pas, ni ne gêne la lame de scie qui passe devant.
Orienter le matériau sur la butée d'onglet et exécuter la coupe
(fig. 34).
4. Coupe combinée
Le sciage combiné est une combinaison de coupes d'onglet et de
sciages de coupe avec angle de chanfrein.
Régler la butée d'onglet et la lame de scie sur l'angle souhaité.
Verrouiller les deux.
Contrôler si la butée d'onglet ne gêne pas la lame de scie. Régler de
Fig. 34
nouveau si nécessaire la surface de guidage de la butée d'onglet.
Orienter le matériau sur la butée d'onglet et exécuter la coupe
(fig. 35).
5. Sciages de coupe récurrents (coupe à la longueur)
On entend par des coupes à la longueur récurrente la coupe d'un
certain nombre de morceaux de même longueur sans avoir à
marquer chaque morceau.
Remarque : les coupes à la longueur récurrentes sont exécutées
avec la butée d'onglet du côté gauche de la scie et avec la butée
parallèle du côté droit de la scie.
Fig. 35
Attention :
la butée parallèle peut uniquement être utilisée
comme butée longitudinale lorsqu'elle est correctement mise en
place et réglée.
132
www.evolutionpowertools.com
www.evolutionpowertools.com
ASSEMBLAGE
Pour utiliser la butée parallèle comme butée longitudinale, orienter
l'extrémité arrière de la surface de butée réglable avec l'extrémité
arrière de la lame de scie et la mettre en place à la distance requise
de la lame de scie. Il en ressort un espace libre pour le matériau
lorsqu'il passe la lame de scie (fig. 36).
•
Contrôler si la butée parallèle a été mise en place à la distance
nécessaire et court parallèlement à la lame de scie.
•
Orienter le matériau à couper sur la surface de guidage de la
butée d'onglet et la surface de guidage de la butée parallèle.
•
Maintenir le matériau et la butée d'onglet avec la main gauche.
•
Pousser la pièce à usiner lentement à travers la scie. Utiliser un
poussoir avec la main droite pour guider la pièce à usiner du
côté droit de la lame de scie.
Remarque : lorsque le système de chariot est mis en œuvre pour
une coupe de longueur récurrente, la butée d'onglet doit être fixée
sur le chariot.
Il est recommandé de fixer la butée d'onglet sur sa position
déterminée du côté avant du chariot auquel la vis de fixation
accroche dans une ouverture dans le corps du chariot.
6. Coupe longitudinale
On entend par coupe longitudinale la coupe le long d'un morceau
de matériau et pas à travers celui-ci. La coupe longitudinale doit
toujours être effectuée avec la largeur souhaitée et sur la surface de
guidage de la butée parallèle réglée du côté droit de l'établi de scie.
La butée d'onglet n'est pas nécessaire pour ce travail et devrait être
conservée, retirée en toute sécurité de la scie pour une utilisation
ultérieure.
Remarque : contrôler si la butée parallèle est verrouillée dans sa
position et est parallèle à la lame de scie.Contrôler si le couteau
diviseur est correctement orienté sur la lame de scie.
133
