ASSEMBLAGE
Repositionnement de la surface
de guidage de la butée parallèle :
Desserrer les deux écrous papillons sur le côté droit de la butée
parallèle.
Sortir la partie extrudée de la surface de guidage en la poussant.
Fixer la surface de guidage dans la position « en bas ».
Régler la surface de guidage comme cela est nécessaire et serrer
les deux écrous papillons.
Lorsque la procédure de coupe est terminée, ramener la surface
de guidage dans la position « en haut ».

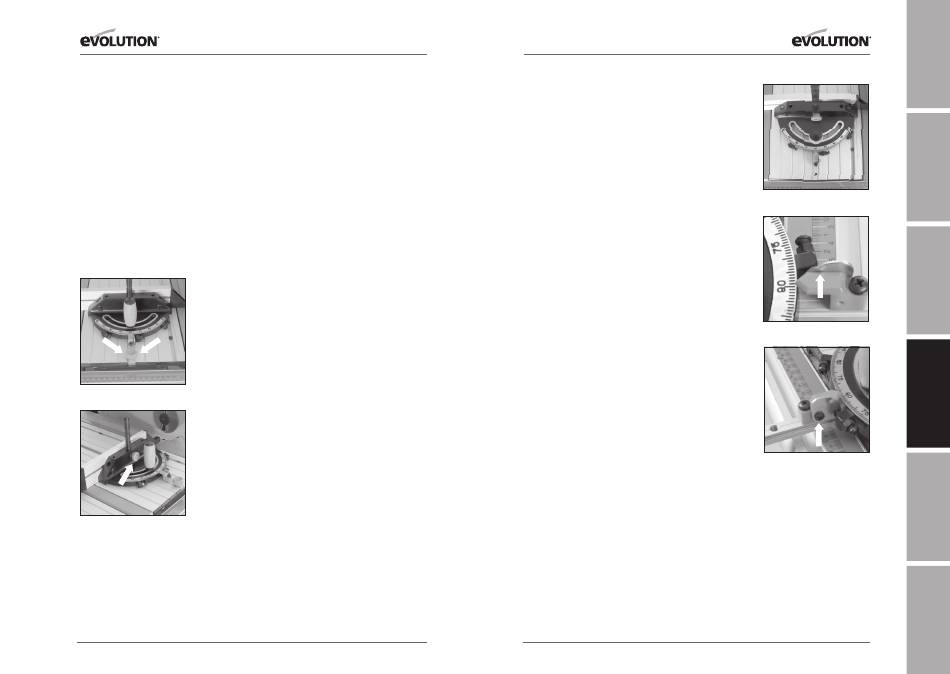

5. Butée d'onglet
La butée d'onglet est utilisée sur la partie gauche de l'établi et se
déplace dans une fente en T inversée dans le chariot de poussée.
Tourner la poignée verticale dans le sens inverse à celui des
aiguilles d'une montre pour desserrer la butée d'onglet et régler
l'angle d'onglet nécessaire. Tourner la poignée dans le sens des
aiguilles d'une montre pour fixer la butée d'onglet dans l'angle
sélectionné.
Remarque : nous recommandons de retirer la vis de fixation du
chariot de la butée d'onglet (fig. 18) et de la conserver en toute
sécurité en dehors de la scie pour une utilisation ultérieure de la
butée d'onglet avec le chariot « fixé ».
Nous recommandons en outre d'enlever le serrage de pièce à
usiner de la butée d'onglet et de le conserver en toute sécurité
lorsque la scie est utilisée avec un chariot « fixé ».
Fig. 18
Remarque : La surface de guidage extrudée de la butée d'onglet
doit être réglée de telle manière qu'elle se trouve à proximité de
la protection de la lame de scie sans la gêner toutefois. Le réglage
est effectué par desserrage des écrous papillon et déplacement
de la surface de guidage dans la position requise. Resserrer l'écrou
papillon (fig. 19).
La butée d'onglet peut être réglée sur tout angle entre 60° gauche
et 60° droite.
Avec 90°, 45° gauche et 45° droite, des positions d'indice rapide
sont intégrées dans la construction.
Fig. 19
126
www.evolutionpowertools.com
www.evolutionpowertools.com
ASSEMBLAGE
Utilisation du dispositif d'index rapide :
90° – S'assurer que la « butée » se trouve dans la position
inférieure et que la vis d'indice 90° repose à sa droite (fig. 20).
45° L – Ouvrir la « butée » en tournant vers le haut. Desserrer la
poignée de fixation verticale et tourner la butée d'onglet de telle
manière que la vis d'indice 45° L dépasse tout juste la « butée ».
Fermer la « butée » et amener la vis d'indice 45° L du côté droit
de la « butée » fermée. Resserrer la poignée.
45° R – Ouvrir la « butée » en tournant vers le haut. Desserrer la
poignée de fixation verticale et tourner la butée d'onglet de telle
manière que la vis d'indice 45° R dépasse tout juste la « butée ».
Fermer la « butée » et amener la vis d'indice 45° R du côté droit
de la « butée ».
Remarque : toutes les vis d'indice rapide ont été réglées sur l'angle
précis en usine. Toutes les vis d'indice peuvent être adaptées le cas
échéant.
La « butée » doit tourner facilement. Il est important de contrôler
et de régler l'abaissement estampé sur la « butée » (fig. 21) qui
empêche un serrage exagéré et un blocage éventuel de la fente
en T.
Contrôle et réglage de la « butée » :
Tourner la « butée » vers l'avant.
Procéder à un contrôle visuel si la matrice estampée repose sur
l'indicateur d'indice de plastique et empêche ainsi un serrage
exagéré.
Réguler si nécessaire la vis de fixation de la « butée » afin que la
butée se déplace légèrement et que la matrice repose toujours
sur l'indicateur d'indice de plastique sans pouvoir glisser devant
(fig. 22).
127
EN
DE
Fig. 20
ES
Fig. 21
FR
Fig. 22
IT
NL
