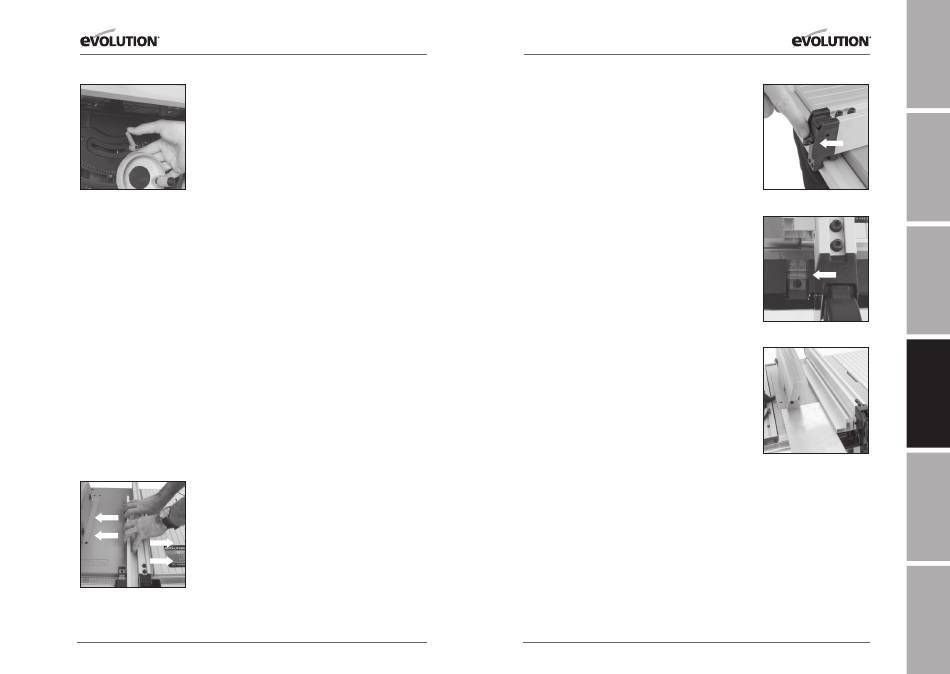

Evolution RAGE 5 Traduction Du Manuel D'origine page 27

ASSEMBLAGE
3. Inclinaison de la lame de scie
La lame de scie peut être inclinée jusqu'à 45° vers la gauche.
•
La vis de fixation pour l'angle d'inclinaison (fig. 13) est desserrée
en tournant le levier de fixation pour l'angle d'inclinaison.
•
Pousser le volant contre son ressort jusqu'à ce qu'il morde dans
la crémaillère.
•
Régler l'angle nécessaire avec le volant. Un rapporteur se trouve
derrière le volant comme aide pour le réglage.
•
Serrer la vis de fixation pour l'angle d'inclinaison une fois que
Fig. 13
l'angle requis est atteint.
•
Laisser le volant revenir dans sa position « normale ».
Remarque : l'élément de fixation pour l'angle d'inclinaison est
monté sur ressort et réglable. Ainsi, il peut être passé à la vis de
fixation.
•
Desserrer l'élément de fixation et l'amener dans la position
souhaitée.
•
Desserrer l'élément de fixation et permettre au ressort de laisser
l'élément de fixation se refixer.
Un nouveau positionnement peut être nécessaire pour éviter un
blocage du volant de la scie lorsque la lame de scie est inclinée.
4. Guidage de butée parallèle
Cette scie est équipée d'une butée parallèle en deux parties. Nous
recommandons d'utiliser la butée parallèle en cas normal en liaison
avec sa surface de guidage réglable.
La butée parallèle doit être mise en place du côté droit de la lame
de scie et est maintenue en position avec le levier de fixation. Pour
fixer, pousser vers le bas, pour desserrer, tirer vers le haut.
Tirer ou appuyer au centre de la butée pour l'amener dans la
position désirée en cas de nouveau positionnement
(fig. 14). La précision et la vitesse du réglage sont meilleures
en saisissant au centre de la butée. Le système de serrage sert à
l'orientation correcte de la butée lorsque le levier de fixation est
poussé vers le bas.
Procéder à un contrôle visuel de l'orientation en contrôlant chaque
côté de la butée avec une « ligne » quelconque qui parcourt la
table.
Si l'orientation devait être incorrecte, il est possible que ce soit
la pression qui est exercée par le levier de serrage de la butée
Fig. 14 parallèle qui est incorrecte.
124
www.evolutionpowertools.com www.evolutionpowertools.com
ASSEMBLAGE
Réglage de la pression du levier de fixation :
•
Assurer que le levier de fixation se trouve dans la position
desserrée.
•
Tourner l'écrou de réglage pour la pression de serrage (fig. 15)
de la largeur d'une surface latérale de l'écrou soit dans le sens
des aiguilles d'une montre, soit dans le sens inverse.
•
Contrôler de nouveau la fonction et l'orientation de la butée
parallèle.
•
Poursuivre le réglage de l'écrou jusqu'à ce que la fonction de la
butée parallèle soit satisfaisante et que l'orientation ainsi que le
serrage soient toujours couronnés de succès, peu importe à quel
endroit la butée se trouve.
Remarque : le guidage de butée parallèle contient une « fenêtre
transparente » avec une marque de référence pour pouvoir mieux
lire l'échelle se trouvant sur le rail de butée (fig. 16).
Le réglage de la surface de guidage de la butée parallèle est
possible vers l'arrière et vers l'avant. Desserrer les deux écrous
papillons et pousser le profilé en aluminium extrudé de la surface
de guidage dans la position souhaitée. Resserrer les deux écrous
papillons.
Remarque : Nous recommandons de régler la surface de guidage
de la butée parallèle en cas normal de telle manière que l'extrémité
arrière de la surface de guidage coure à la même hauteur que
l'extrémité arrière de la lame de scie au point où elle sort de la
plaque d'établi. Il en ressort un espace libre pour la pièce à usiner
lorsqu'elle passe le long de la lame de scie.
La surface de guidage de la butée parallèle a deux positions : « en
haut » et « en bas ». La position « en bas » peut être très utile lors de
la coupe de plaques de matériau très fin car elle offre à l'opérateur
une meilleure visibilité de la pièce à usiner lorsqu'elle traverse la
lame de scie (fig. 17).
125
EN
DE
Fig. 15
ES
Fig. 16
FR
Fig. 17
IT
NL
