FONCTIONNEMENT

COMMANDES
INTERRUPTEUR DE SÉCURITÉ MARCHE/ARRÊT
AVERTISSEMENT : avant d'appuyer sur le bouton Marche/
arrêt, vérifiez la conformité de l'installation et le bon
fonctionnement du carter de lame.
L'outil est équipé d'un interrupteur de sécurité dit NVR (No
Volt Release). Pour faire démarrer l'outil, soulevez le cache de
protection des boutons marche/arrêt (O/I). Appuyez sur le
bouton de marche pour faire démarrer l'outil et lâchez le cache,
pour le laisser reprendre sa position contre les boutons. Ne
refermez pas complètement le cache ou vous arrêteriez l'outil.
Pour arrêter l'outil, appuyez fermement sur le gros bouton
rouge du cache, en laissant ce dernier se refermer d'un clic et
déclencher le bouton d'arrêt situé sous le cache (Fig.26).
AVERTISSEMENT : ne faites jamais démarrer l'outil avant
d'avoir procédé aux vérifications et procédures de sécurité.

LEVER/BAISSER LA LAME DE LA SCIE

AVERTISSEMENT : ne procédez aux réglages de l'outil que
sur l'outil à l'ARRÊT et dont la lame s'est immobilisée.
Remarque : cet outil est muni d'une molette à double fonction.
Dans sa position « normale » (extérieure), la molette sert à lever ou
baisser la lame. Pousser la molette vers l'intérieur contre son ressort
de contrainte, l'engage dans une crémaillère à dents incurvées
intégrée au corps principal de l'outil. Ce système permet d'utiliser la
molette pour régler l'angle d'inclinaison/de chanfrein de la lame.
Pour faire monter ou descendre la lame :
• Veillez à ce que la molette soit dans sa position «normale ».
• Faites tourner la molette dans le sens antihoraire pour faire
descendre la lame (Fig. 27).
• Faites-la tourner dans le sens horaire pour la faire monter.

INCLINAISON DE LA LAME DE LA SCIE

La lame peut être inclinée vers la gauche jusqu'à 45°.
• Desserrez le mécanisme de verrouillage de l'inclinaison en
actionnant (ouvrant) le levier de verrouillage de l'inclinaison
(Fig. 28).
• Poussez la molette contre son ressort de contrainte, jusqu'à
ce qu'elle s'engage dans la crémaillère d'inclinaison.
• Réglez l'angle souhaité à l'aide de la molette. Une jauge
angulaire située derrière la molette facilite ce réglage.
• Actionnez (fermez) le levier de verrouillage de l'inclinaison
après avoir réglé l'angle d'inclinaison qui vous convient.
• Laissez la molette revenir à la position «normale ».

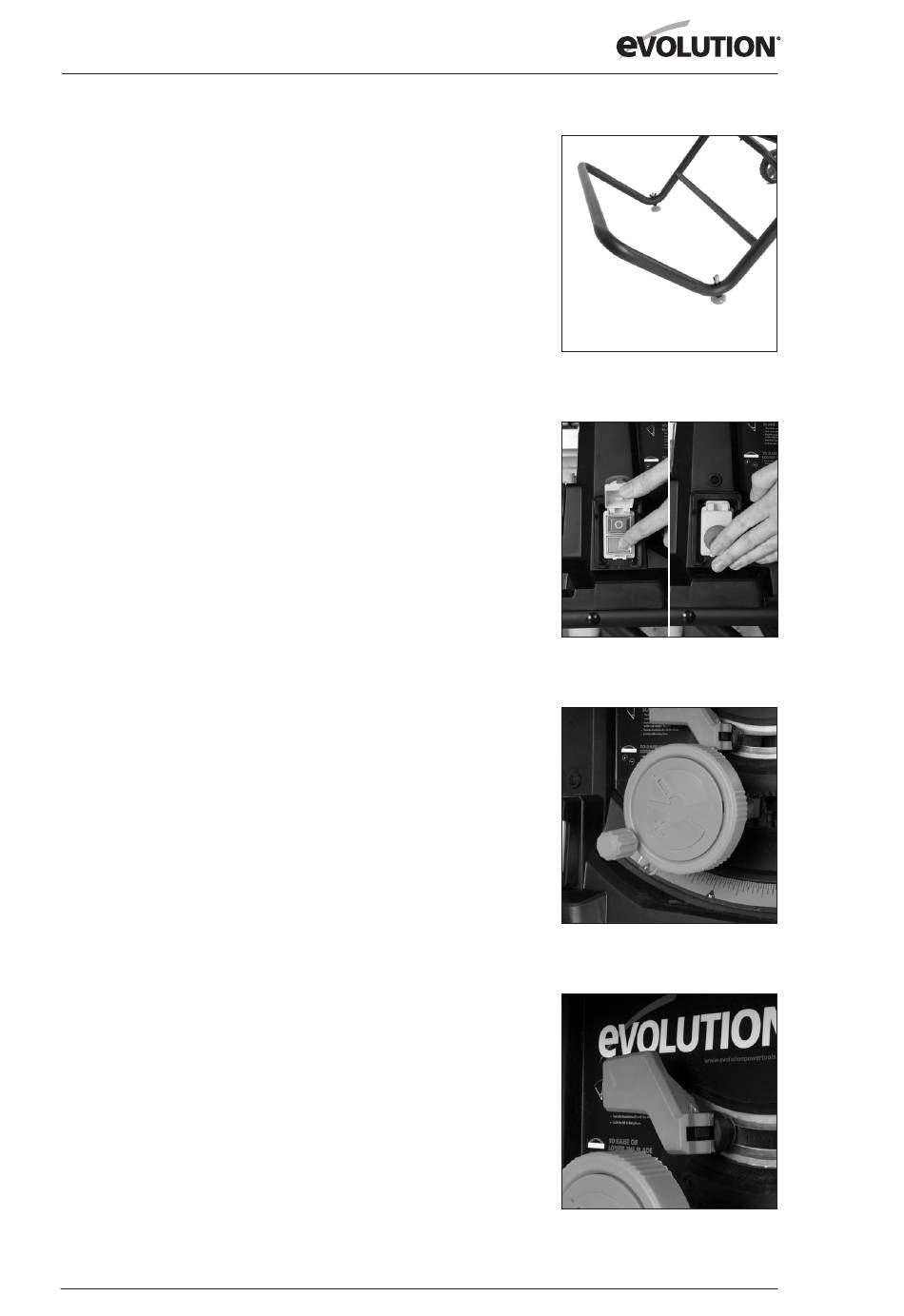

Fig. 25
Fig. 26
Fig. 27
Fig. 28
