Monter le boîtier du centre d'alimentation
1- Retirer le couvercle du Power Center en dévissant les 4 vis.
2- Positionner le Power Center sur une surface plane telle qu'un mur ou un panneau and percer à l'aide d'une mèche de
petit diamètre (plus petit que celui des vis) à travers les 4 emplacements pré-percés à l'intérieur du Power Center afin de
marquer le mur à l'emplacement de chacune des vis.
3- Percer 4 trous de 6mm aux emplacements marqués, installer des chevilles si nécessaire.
4- Repositionner le Power Center en alignant les trous dans le mur et le Power Center.
5- Installer et serrer les 4 vis (au passage des vis le trous précédemment percés dans le Power Center doivent s'élargir
garantissant le maintien de l'indice IP).

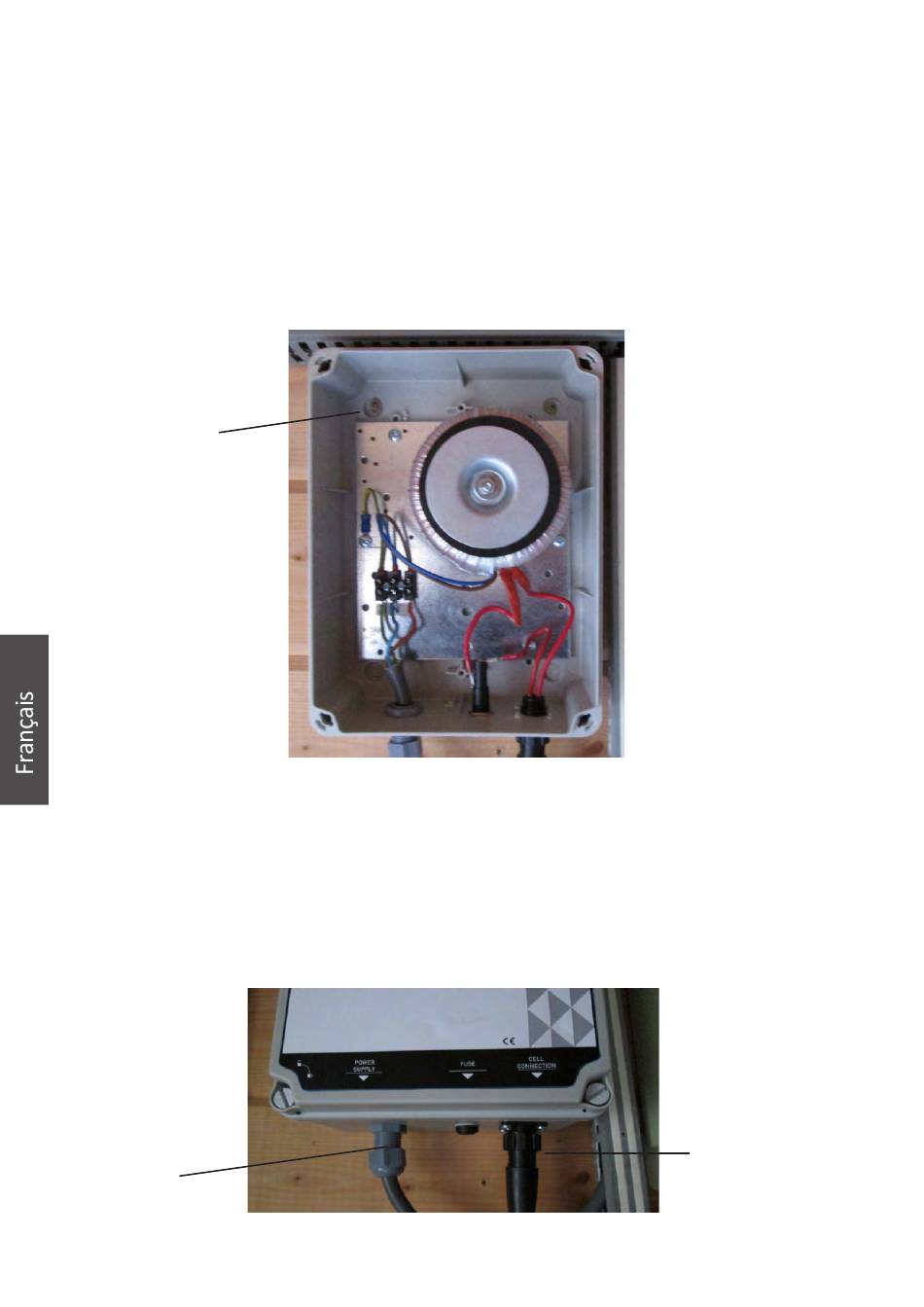

Trou de vis
Brancher le câble de cellule SC-75 au centre d'alimentation.
Brancher le câble d'alimentation de la cellule SC-75 au centre d'alimentation, comme suit :
1. AVERTISSEMENT IMPORTANT : assurez-vous que la tension d'alimentation CA du centre d'alimentation est COUPÉE
avant de brancher le cordon secteur au centre d'alimentation.
2. Aligner le connecteur du cordon secteur de la cellule SC-75 avec la prise au bas du centre d'alimentation, puis insérer le
connecteur. Tourner l'écrou rond de la prise jusqu'à ce qu'il fixe le connecteur en place.
Écrou de la prise du
connecteur
30
À la cellule SC-75
