Électricité
S'ASSURER que la mise à la terre est conforme aux normes du Code
canadien de l'électricité, du National Electrical Code et des codes
de l'électricité de la municipalité. Tout le câblage et toutes les mises
à la terre de l'équipement connexe doivent se conformer aux
normes du Code canadien de l'électricité et des codes de l'électric-
ité de la municipalité.
MISE EN MARCHE INITIALE
Avant de procéder à la mise en marche, s'assurer que la
pompe est sur la position ARRÊT.
Ne pas faire fonctionner le filtre à plus de 30 lb/po
(207 kPa).
1. Verrouiller la bague Posi-Ring
DROITE jusqu'à ce que l'on puisse entendre un «déclic», au-
delà du verrou de sécurité (se reporter à la Figure 2). Arrêter de
tourner la bague dès qu'elle émet un déclic, au-delà du verrou.
La bague peut sembler desserrée mais elle se serrera dès que la
pompe sera mise en marche et que le filtre sera sous pression.
2. Brancher le manomètre et le purgeur d'air (se reporter à la
Figure 2) sur le couvercle du réservoir.
Tab
Patte
Latch
Verrou

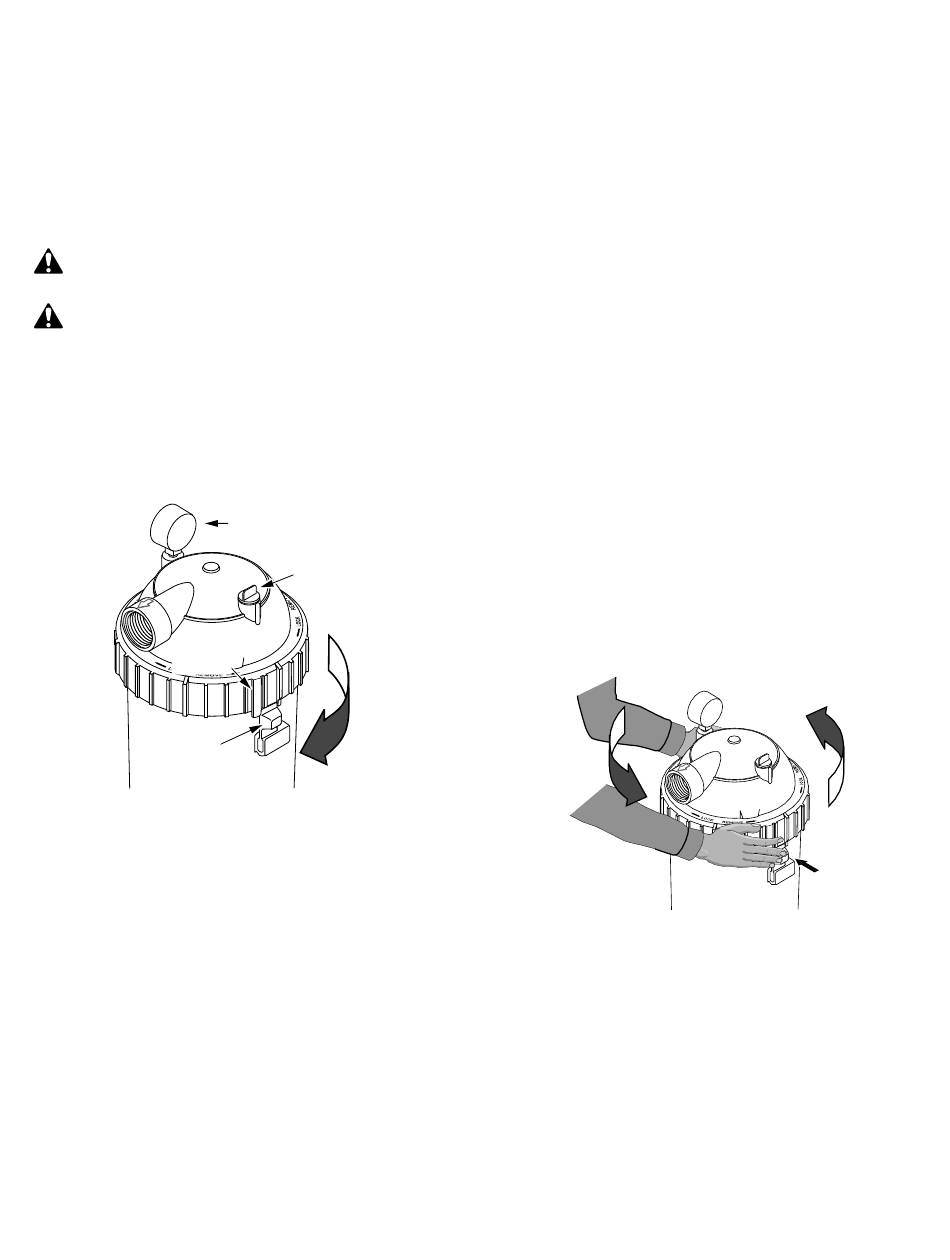

Figure 2 - Tourner la bague Posi-Ring
sa patte se verrouille au-delà du verrou de sécurité.
3. Remplir d'eau la cuve de la pompe.
4. Ouvrir le purgeur d'air qui se trouve en haut du filtre.
5. Ouvrir les robinets séparant le filtre du reste du système.
6. Démarrer la pompe pour purger l'air du système.
7. Dès qu'un jet continu d'eau sans bulle s'échappe du purgeur
d'air, fermer le purgeur.
NOTA : Toute fuite d'eau autour de la bague Posi-Ring
indiquer qu'elle n'est pas complètement verrouillée. Dans ce
cas, procéder comme suit :
A. Arrêter la pompe et ouvrir le purgeur d'air pour dissiper la
pression du filtre.
B. Déposer le bouchon de vidange et vider toute l'eau du filtre.
C. Tourner la bague Posi-Ring
verrouille au-delà du verrou de sécurité (se reporter à la
Figure 2).
2
en position en la tournant À
MD
Pressure
Manomètre
Gauge
Air Release
Purgeur d'air
Valve
S H
S H
P U
P U
3646 0200
jusqu'à ce que
MD
MD
peut
MD
à droite jusqu'à ce qu'elle se
D. Si la bague a déjà été verrouillée, la déposer, de même que le
couvercle du filtre. Inspecter le joint torique et le nettoyer, de
même que toutes les surfaces d'étanchéité. Au besoin, relubrifier
le joint torique.
NOTA : Ne lubrifier le joint torique qu'avec de la graisse à la sili-
cone, tout autre lubrifiant risquant de causer le gonflement de la
bague. NE PAS lubrifier la bague Posi-RingMD ni les filets de l'en-
veloppe du réservoir, étant donné que la poussière risque de s'accu-
muler sur le lubrifiant, ce qui rendra difficile la dépose de la bague.
Lorsque le filtre fonctionnera, relever la pression indiquée par le
manomètre et l'indiquer dans la Notice d'utilisation pour s'y re-
porter plus tard.
DÉMONTAGE ET
REMONTAGE DU FILTRE
Avant de démonter le filtre :
1. ARRÊTER LA POMPE.
2. OUVRIR le purgeur d'air et le bouchon de vidange du filtre.
3. ATTENDRE que toute la pression soit dissipée et que toute l'eau
soit vidée du filtre et du système avant de desserrer la bague
Posi-Ring
MD
.
Démontage :
1. Arrêter la pompe.
2. Ouvrir le purgeur d'air qui se trouve en haut du réservoir du filtre
pour dissiper toute la pression du réservoir.
3. Déposer le bouchon de vidange et vider toute l'eau du réservoir.
4. Déposer le couvercle du filtre en procédant comme suit :
a. Appuyer sur le verrou de sécurité (qui se trouve sous la
bague) en le poussant vers le réservoir pour le dégager (se re-
porter à la Figure 3).
Figure 3 - Appuyer sur le verrou de sécurité pour
dévisser la bague Posi-Ring
b. Tenir le verrou en position dégagée et tourner la bague À
GAUCHE pour la déposer. S'il est difficile de tourner la
bague, taper légèrement dessus avec une massette en
caoutchouc pour surmonter la résistance initiale.
5. Inspecter le joint torique à recherche de coupures, de fissures, de
déformations ou de signes d'usure; le remplacer au besoin.
NOTA : Ne pas déposer le joint torique à moins qu'il doive être
remplacé. Pour le déposer, le sortir de la gorge avec un morceau
de fil de fer rigide courbé que l'on aura introduit par la petite
fente d'accès qui se trouve à la partie inférieure du couvercle du
réservoir.
4
S H
S H
P U
P U
MD
.
