Voedingskabel op Powercenter aansluiten door middel van een automatische controller
Sluit de voedingskabel door middel van een automatische controller op het Powercenter aan als volgt:
1. BELANGRIJKE WAARSCHUWING: controleer of de voedingsleiding van het Powercenter afgeschakeld is voor u de
stroomkabel aansluit op het Powercenter.
2. Gebruik geïsoleerde drieaderige kabel 12-14 AWG voor de aansluiting op de netvoeding. Sluit het Powercenter aan op
de voeding van de zwembadpomp. Het Powercenter moet worden aangesloten op de schakelaar van de pompmotor of op
de automatische controller.
3. Bevestig de inkomende aardingsdraad aan het aardingscontact in het Powercenter. (Geel/Groen). Bevesting bruine en
blauwe draad.
5. Plaats het deksel van het Powercenter terug en bevestig met de schroef van het deksel.
6. Het Powercenter is nu geïnstalleerd. Raadpleeg de SC-75 gebruikershandleiding voor informatie over het gebruik van
de SC-75.
Bevestig de stroomkabels
afkomstig van het Loadcenter-
filterpomprelais (12-14 AWG
drieaderige kabel) aan de
voedingsdraden van het
SC-75 Powercenter.
leidingdoorvoer voor
stroomkabel

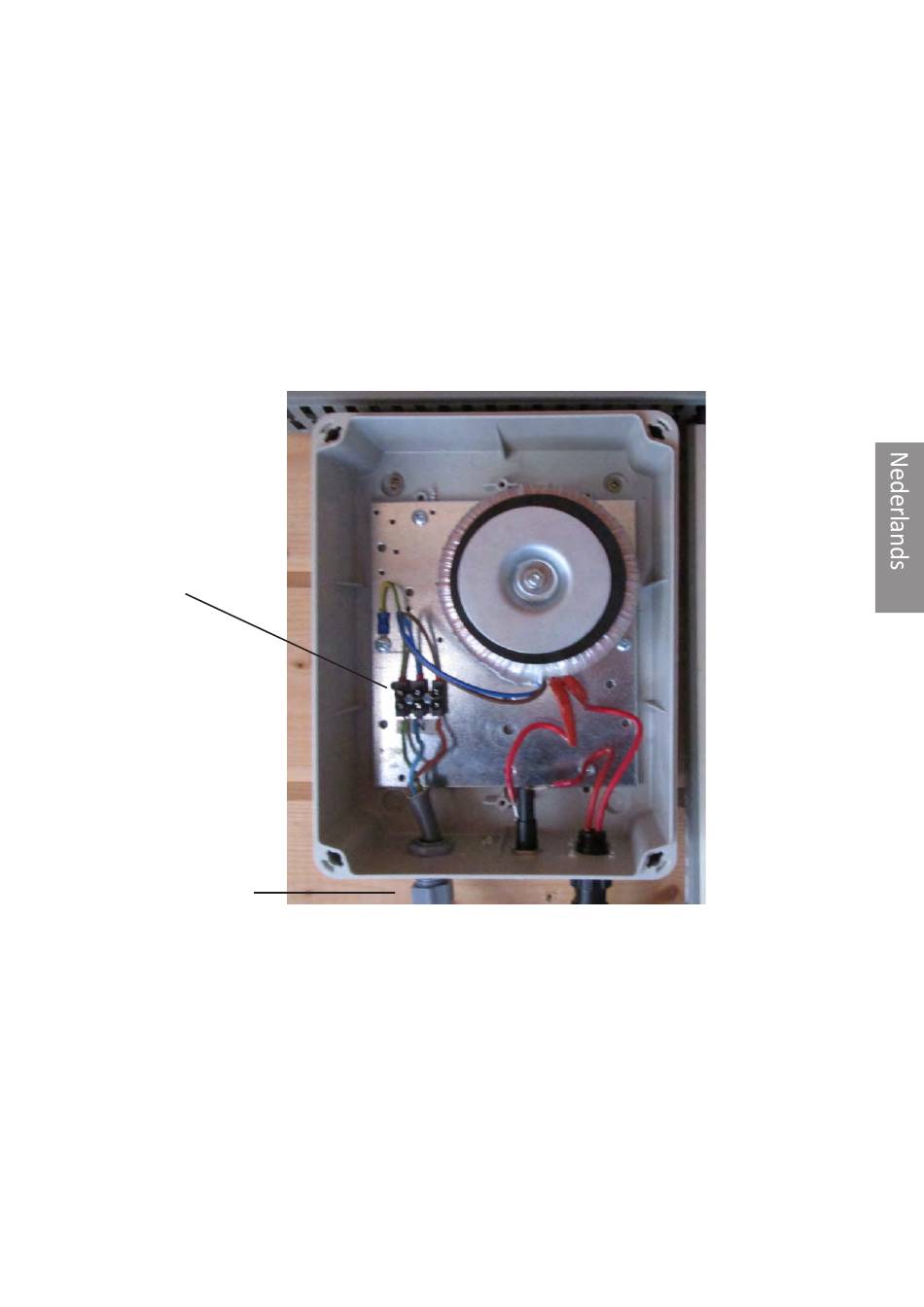

SC-75 Powercenter (artikel SC-75P)
(deksel verwijderd)
